PHANTEKS追風者REVOLT SFX 750W金牌全模組化電源開箱

[主動出擊第二彈]

PHANTEKS追風者REVOLT SFX 750W特色:

●通過80PLUS金牌認證,降低廢熱產生,節省電能消耗及電費支出

●SFX規格,全模組化設計,搭配黑色帶狀模組化線組,ATX20+4P/EPS 4+4P/PCIE 6+2P大電流迴路使用16AWG線路

●提供2個EPS 4+4P接頭,支援Intel/AMD最新處理器/主機板平台

●單路12V輸出,半橋諧振轉換,搭配12V同步整流及3.3V/5V/-12V DC-DC轉換設計,使12V可用功率最大化,改善各輸出電壓交叉調整率

●內部9.2公分智慧溫控散熱風扇具備風扇停轉功能,於低負荷下風扇將停止轉動,在散熱效能與靜音中取得平衡

●採用全日系電容,加強產品耐用性

●提供十年保固

PHANTEKS追風者REVOLT SFX 750W輸出接頭數量:

ATX20+4P:1個

EPS 4+4P:2個

PCIE 6+2P:4個

SATA:11個

大4P:1個


▼外盒正面有商標、80PLUS金牌認證、產品名稱、輸出功率

▼外盒背面有商標、產品名稱、輸出功率、80PLUS金牌認證、模組化線組長度/數量、接頭數量/圖樣、英文特色說明、10年保固圖樣、風扇轉速VS系統負荷百分比圖表

▼外盒上側面有商標、產品名稱、80PLUS金牌認證、”Powered by Seasonic”字樣。外盒下側面有多國語言產品特點、廠商聯絡資訊

▼外盒右側面有商標、產品名稱、80PLUS金牌認證

▼外盒左側面有商標、產品名稱、產品規格表、輸出規格表、模組化線組種類/數量/每條線組接頭數量/長度表、安規認證、加州65號法案警告訊息、產品條碼

▼包裝內容,電源本體裝在印有商標的不織布套內,模組化線路裝在印有商標的黑色束口袋內,包裝內還有快速安裝說明、使用說明書、安裝配件包(內含8條塑膠束帶、3條魔鬼氈整線帶及4顆固定螺絲)、12A三芯1.25mm²交流電源線、SFX轉ATX固定架

▼本體尺寸為125x63.5x100mm,模組化插座凸出外殼2mm

▼本體兩側印上商標及產品名稱

▼風扇護網直接沖壓在外殼上,中心處印上商標

▼本體背面的標籤有商標、產品名稱、型號、多國語言警告訊息、80PLUS金牌認證、輸入電壓/電流/頻率、各組最大輸出電流/功率、總輸出功率、安規認證、製造廠商資訊、產地、產品條碼

▼本體出風口處設有交流輸入插座及電源總開關

▼模組化線組輸出插座有白色字體名稱標示,最下面印上商標及產品名稱

▼一組主機板電源黑色帶狀模組化線組,提供1個ATX20+4P接頭,16AWG/18AWG線路長度為35公分

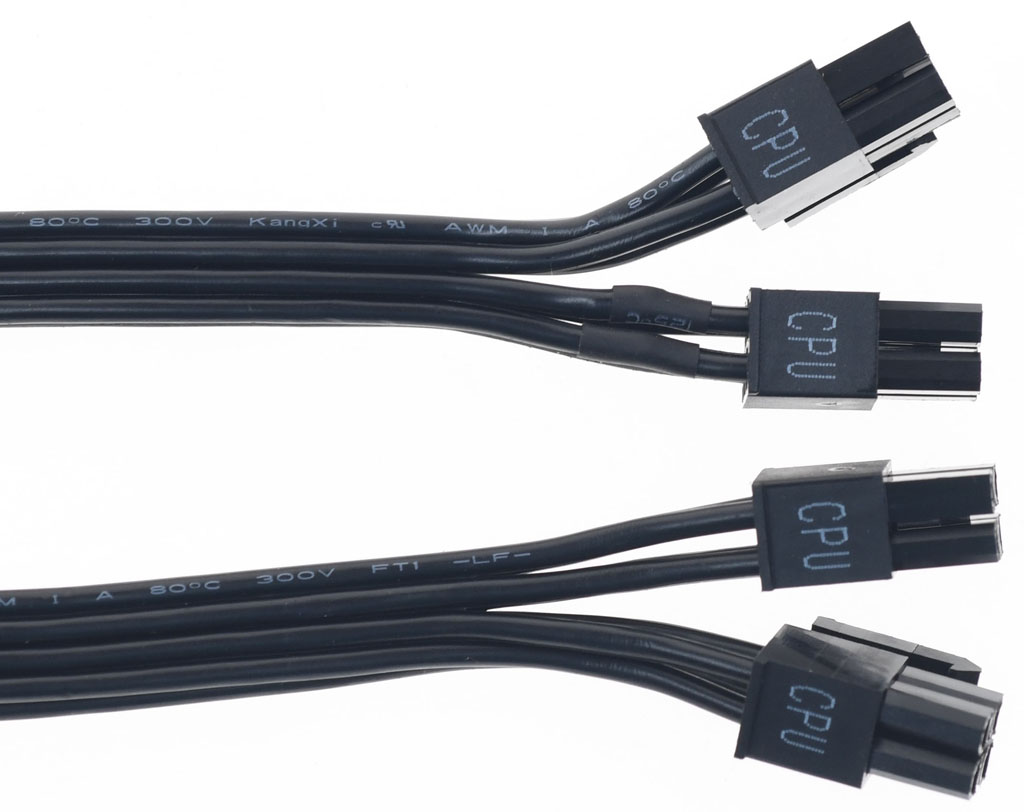

▼兩組處理器電源黑色帶狀模組化線組,提供2個EPS 4+4P接頭,16AWG線路長度為40公分

▼兩組顯示卡電源黑色帶狀模組化線組,提供4個PCIE 6+2P接頭,至第一個接頭16AWG線路長度為40公分,接頭間18AWG線路長度為10公分

▼兩組SATA接頭黑色帶狀模組化線組,提供6個直角SATA接頭及2個直式SATA接頭,至第一個接頭18AWG線路長度為16公分,接頭間18AWG線路長度為10公分

▼一組SATA/大4P接頭黑色帶狀模組化線組,提供3個直角SATA接頭及1個省力易拔大4P接頭,至第一個接頭18AWG線路長度為15.5公分,接頭間18AWG線路長度為10公分。未配置小4P接頭或提供轉接線

▼將所有模組化線組插上的樣子

▼PHANTEKS追風者REVOLT SFX 750W內部結構及使用元件說明簡表

▼PHANTEKS追風者REVOLT SFX 750W為Seasonic海韻代工,採用APFC、半橋諧振、二次側12V同步整流,並經由DC-DC轉換3.3V/5V/-12V

▼採用Hong Hua HA9215SH12FD-F00 9.2公分 12V/0.46A 3500RPM風扇,有設置氣流導風片

▼主電路板背面有絕緣隔板,於二次側區域開孔(紅色箭頭),讓導熱墊片可以接觸二次側區域

▼背面外殼內側貼上導熱墊片(紅色箭頭),將二次側熱量傳導至背面外殼,導熱墊片比絕緣隔板的開孔大

▼電路板背面焊點做工良好,二次側大電流路徑加上實心金屬板

▼交流輸入插座及總開關後方加上小電路板,2個Y電容(CY1/CY2)裝在小電路板上,使用內含銅片的隔板蓋住並將銅片焊接至交流輸入插座接地線,交流電源線及磁芯有包覆套管

▼總開關也連接至小電路板,小電路板上還有1個X電容(CX1)及X電容放電IC

▼主電路板EMI濾波電路有2個共模電感(CM1/CM2)、2個Y電容(CY3/CY4)、1個X電容(CX2)。臥式安裝的保險絲有包覆套管,突波吸收器未包覆套管。VISHAY GBUE2560低導通壓降橋式整流器裝在一次側散熱片上。右邊包覆套管的NTC熱敏電阻用來抑制輸入湧浪電流,在電源啟動後會使用繼電器將其短路,去除NTC所造成的功耗損失

▼左邊是封閉式磁芯APFC電感,右邊輔助電源電路變壓器外包覆黑色聚酯薄膜膠帶,中間APFC電容底部也有黑色聚酯薄膜膠帶

▼位於主電路板背面的Excelliance MOS EM8671A及Infineon IPD70R900P7S MOSFET構成輔助電源電路一次側

▼APFC電容採用1顆Nippon Chemi-con 420V 470µF KMZ系列105℃電解電容

▼一次側散熱片上有1顆APFC的Infineon IPW60R070P6 TO-247 MOSFET,左邊1個諧振電感與2個諧振電容組成一次側諧振槽,諧振電感與比流器外包覆黑色聚酯薄膜膠帶

▼一次側散熱片另外一面的右邊有2顆一次側的Infineon IPA60R099P6全絕緣封裝MOSFET。左邊有1顆APFC的Infineon IDH08G65C6二極體

▼主電路板背面的Champion CM6500UNX負責APFC控制

▼主電路板背面的Skyworks/Silicon Labs Si8230BD負責一次側MOSFET隔離驅動

▼負責12V輸出的主變壓器

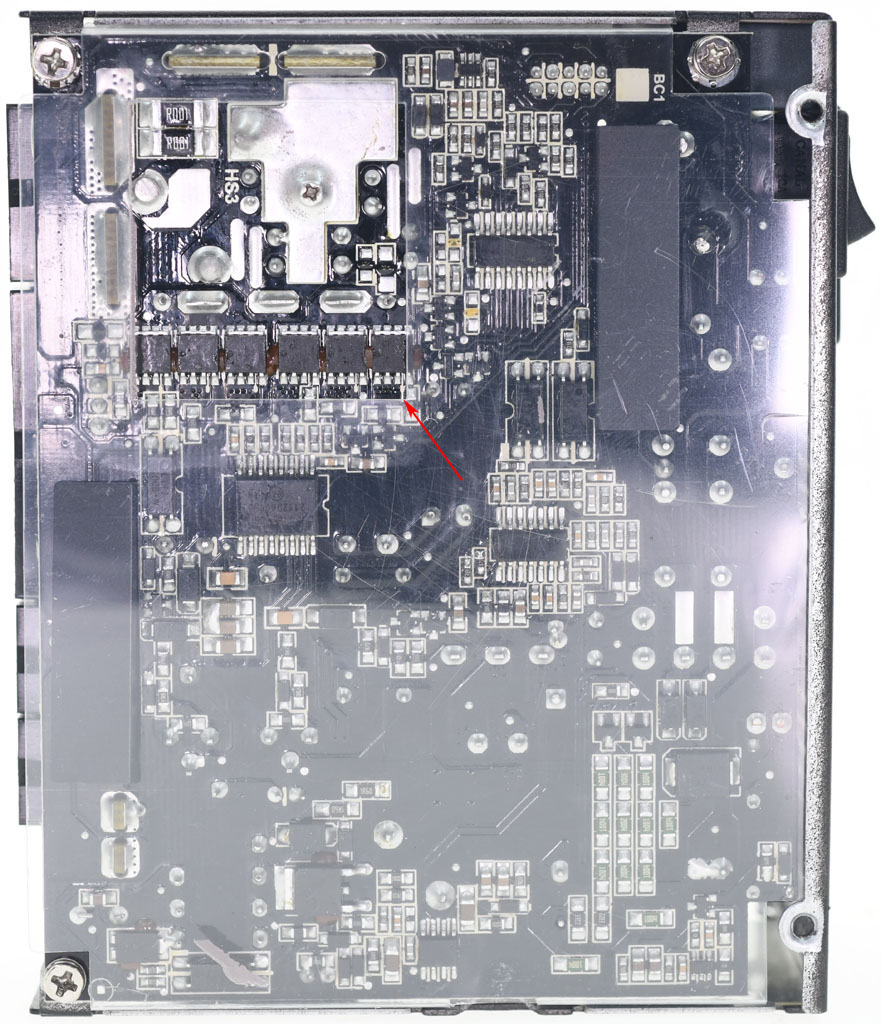

▼主電路板背面有6顆Nexperia PSMN1R0-40YLD MOSFET組成12V全波同步整流電路,因為正面沒有任何散熱片,只能靠MOSFET表面及二次側實心金屬板,經導熱墊片傳遞熱量至背面外殼進行散熱。右上有2顆偵測12V輸出電流的分流器

▼二次側12V輸出濾波電路用Nippon Chemi-con固態電容

▼主電路板背面的Champion CU6901VPA負責控制一次側半橋諧振轉換器及二次側12V同步整流MOSFET

▼二次側旁子卡內含3.3V/5V DC-DC、風扇控制電路及電源管理電路,正面有DC-DC用環形/直立電感及固態電容

▼子卡背面中間有3.3V/5V DC-DC的5顆Nexperia PSMN3R5-30YL MOSFET,一組配置3顆,一組配置2顆,由Anpec APW7159C控制,最左邊有偵測3.3V/5V輸出電流的分流器。最右邊Weltrend WT7527RA電源管理IC負責監控輸出電壓及電流、接受PS-ON信號控制、產生Power Good信號,右上Weltrend WT51F104微控制器負責風扇轉速控制

▼模組化輸出插座板背面加上黑色隔板

▼模組化輸出插座板背面右上角LITE-ON LSP5523及正面的環形電感組成-12V DC-DC

▼模組化輸出插座板與主電路板/子卡之間使用焊盤及金屬插針連接,插座間的固態電容可加強輸出濾波/退耦效果

接下來就是上機測試


測試文閱讀方式請參照此篇:電源測試文閱讀小指南

▼PHANTEKS追風者REVOLT SFX 750W於20%/50%/100%下效率分別為92.07%/92.59%/89.91%,符合80PLUS金牌認證要求20%輸出87%效率、50%輸出90%效率、100%輸出87%效率

從電源本體及線組插頭處測試的電壓差異,會對效率產生0.02%至0.16%的影響

▼PHANTEKS追風者REVOLT SFX 750W於10%/20%/50%/100%的交流輸入波形(黃色-電壓,紅色-電流,綠色-功率)。50%輸出下功率因數為0.9793,符合80PLUS金牌認證要求50%輸出下功率因數需大於0.9的要求

▼綜合輸出負載測試,輸出68%時3.3V/5V電流達15A以後就不再往上加,3.3V/5V/12V電壓記錄如下表

▼綜合輸出9%至101%之間3.3V輸出電壓最高與最低點差異為24.3mV

▼綜合輸出9%至101%之間5V輸出電壓最高與最低點差異為24.5mV

▼綜合輸出9%至101%之間12V輸出電壓最高與最低點差異為64mV

▼偏載測試,這時12V維持空載,分別測試3.3V滿載(CL1)、5V滿載(CL2)、3.3V/5V滿載(CL3)的3.3V/5V/12V電壓變化,並無出現超出±5%範圍情形(3.3V:3.135V-3.465V,5V:4.75V-5.25V,12V:11.4V-12.6V)

▼純12V輸出負載測試,這時3.3V/5V維持空載,3.3V/5V/12V電壓記錄如下表

▼純12V輸出6%至100%之間3.3V輸出電壓最高與最低點差異為14mV

▼純12V輸出6%至100%之間5V輸出電壓最高與最低點差異為10.1mV

▼純12V輸出6%至100%之間12V輸出電壓最高與最低點差異為49mV

▼12V低輸出轉換效率測試,輸出12V/1A效率70.3%,輸出12V/2A效率80.4%,輸出12V/3A效率79.3%

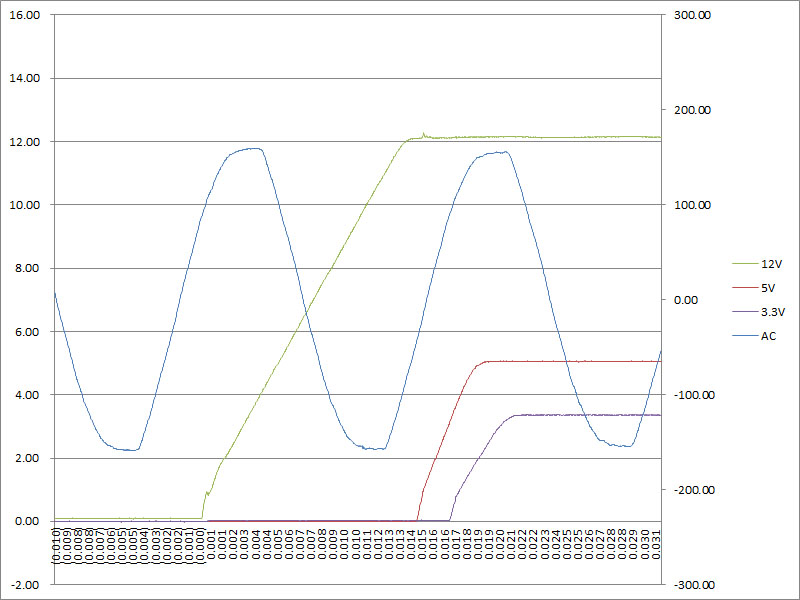

▼電源PS-ON信號啟動後直接3.3V/15A、5V/15A、12V/52A滿載輸出下各電壓上升時間圖,從12V開始上升處當成起點(0.000s)時,12V上升時間為15ms,5V與3.3V上升時間為5ms

▼3.3V/15A、5V/15A、12V/52A滿載輸出下斷電的Hold-up time時序圖,從交流中斷處當成起點(0.000s)時,12V於13ms後降至11.4V(圖片中資料點標籤)

以下波形圖,CH1黃色波形為動態負載電流變化波形,CH2藍色波形為12V電壓波形,CH3紫色波形為5V電壓波形,CH4綠色波形為3.3V電壓波形

▼輸出無負載時,12V有鋸齒狀漣波,3.3V/5V也帶有漣波(上圖)。輸出12V/1A時,12V鋸齒狀漣波頻率改變(下圖)

▼輸出12V/2A時,12V鋸齒狀漣波振幅加大(上圖)。輸出12V/3A至12V/5A之間,12V漣波消失,僅3.3V/5V帶有漣波(下圖)

▼輸出12V/6A時,12V漣波再度出現(上圖)。輸出12V/7A時,漣波波形改變,之後波形維持不變,只改變振幅(下圖)

▼於3.3V/15A、5V/15A、12V/52A(綜合全負載)輸出下,12V/5V/3.3V各路低頻漣波分別為28mV/19.6mV/17.2mV,高頻漣波分別為9.2mV/18mV/11.2mV

▼於12V/62A(純12V全負載)輸出下,12V/5V/3.3V各路低頻漣波分別為29.2mV/24.8mV/19.6mV,高頻漣波分別為8.4mV/23.2mV/15.2mV

▼12V啟動動態負載,變動範圍5A至25A,維持時間500微秒,最大變動幅度為554mV,同時造成3.3V產生46mV、5V產生48mV的變動

▼12V啟動動態負載,變動範圍25A至50A,維持時間500微秒,最大變動幅度為370mV,同時造成3.3V產生60mV、5V產生72mV的變動

▼12V啟動動態負載,變動範圍10A至50A,維持時間500微秒,最大變動幅度為676mV,同時造成3.3V產生88mV、5V產生98mV的變動

▼電源供應器滿載輸出下內部(上圖)及背面外殼(下圖)的紅外線熱影像圖(附註:安裝位置環境溫度會影響測試結果)

▼電源供應器滿載輸出下橋式整流/APFC MOSFET/APFC電感(上圖)及一次側/諧振電感(下圖)的紅外線熱影像圖(附註:安裝位置環境溫度會影響測試結果)

▼電源供應器滿載輸出下主變壓器/二次側(上圖)及DC-DC(下圖)的紅外線熱影像圖(附註:安裝位置環境溫度會影響測試結果)

▼單條CPU 8P連續輸出28A(336W)10分鐘後的模組化接頭紅外線熱影像圖(附註:安裝位置環境溫度會影響測試結果)

▼單條PCIE 6+2P連續輸出21A(252W)10分鐘後的模組化接頭紅外線熱影像圖(附註:安裝位置環境溫度會影響測試結果)

本體及內部結構心得小結:

◆採用全模組化設計,搭配黑色帶狀模組化線組。提供1個ATX20+4P、2個EPS 4+4P、4個PCIE 6+2P、11個SATA(9個直角2個直式)、1個省力易拔大4P,未提供小4P或轉接線。ATX20+4P/EPS 4+4P/PCIE 6+2P模組化線組的大電流迴路使用16AWG線路

◆直接在外殼上沖壓風扇護網

◆交流輸入插座/總開關加上小電路板,上面有X/Y電容及X電容放電IC,並覆蓋內含銅片的隔板。交流電源線/磁芯/保險絲有包覆絕緣套管,突波吸收器未包覆套管

◆電路板背面焊點做工良好,二次側正面無散熱片,背面增加實心金屬片,靠導熱墊片將熱量傳遞至背面外殼

◆採用APFC、半橋諧振架構、同步整流輸出12V,並透過DC-DC轉換3.3V/5V/-12V

◆使用VISHAY低導通壓降橋式整流,APFC/一次側MOSFET及APFC DIODE使用Infineon,12V同步整流及3.3V/5V DC-DC MOSFET使用Nexperia。一次側使用全絕緣封裝MOSFET

◆內部固態電容使用Nippon Chemi-con/nichicon,電解電容使用Nippon Chemi-con/Rubycon

◆二次側電源管理IC可偵測輸出電壓及電流是否在正常範圍

◆模組化插座板與主電路板/子卡透過焊盤及金屬插針連接


各項測試結果簡單總結:

◆PHANTEKS追風者REVOLT SFX 750W於20%/50%/100%下效率分別為92.07%/92.59%/89.91%,符合80PLUS金牌認證要求20%輸出87%效率、50%輸出90%效率、100%輸出87%效率

◆PHANTEKS追風者REVOLT SFX 750W的功率因數修正,滿足80PLUS金牌認證要求輸出50%下功率因數需大於0.9

◆偏載測試,12V維持空載,測試3.3V滿載、5V滿載、3.3V/5V滿載的3.3V/5V/12V電壓變化,均無出現超出±5%範圍情形

◆電源啟動至綜合全負載輸出狀態,12V上升時間為15ms,3.3V/5V上升時間為5ms

◆綜合全負載輸出狀態切斷AC輸入模擬電力中斷,12V於13ms後降至11.4V

◆輸出無負載下12V帶鋸齒狀漣波,3.3V/5V也帶有漣波;輸出12V/1A時12V鋸齒狀漣波頻率改變;輸出12V/2A時12V鋸齒狀漣波振幅加大;輸出12V/3A至12V/5A之間12V漣波消失;輸出12V/6A時12V漣波再度出現;輸出12V/7A及以上漣波波形不變只改變振幅;於綜合全負載輸出下12V/5V/3.3V各路低頻漣波分別為28mV/19.6mV/17.2mV;於純12V全負載輸出下12V/5V/3.3V各路低頻漣波分別為29.2mV/24.8mV/19.6mV

◆12V動態負載測試,變動範圍5A至25A,維持時間500微秒,最大變動幅度為554mV

◆12V動態負載測試,變動範圍25A至50A,維持時間500微秒,最大變動幅度為370mV

◆12V動態負載測試,變動範圍10A至50A,維持時間500微秒,最大變動幅度為676mV

◆熱機下3.3V過電流截止點在30A(150%),5V過電流截止點在29A(145%),12V過電流截止點在87A(140%)


報告完畢,謝謝收看
