特色：
●通過80PLUS金牌認證，降低廢熱產生，節省電能消耗及電費支出
●黑色帶狀線組，半模組化設計，ATX20+4P、1個EPS 4+4P、2個PCIE 6+2P由電源直出，其他則採模組化配置
●提供2個EPS 4+4P接頭，支援Intel/AMD最新處理器/主機板平台
●單路12V輸出，半橋諧振轉換，搭配12V同步整流及3.3V/5V/-12V DC-DC轉換設計，使12V可用功率最大化，改善各輸出電壓交叉調整率
●12公分FDB軸承溫控散熱風扇，使用者可開啟/關閉風扇停轉功能，開啟後於低負荷下風扇將停止轉動，在散熱效能與靜音中取得平衡
●450V 105℃日系主電容，加強產品耐用性
●提供OCP/OVP/OPP/SCP/OTP保護
●提供十年保固
FSP Hydro GT PRO 1000W輸出接頭數量：
ATX20+4P：1個
EPS 4+4P：2個
PCIE 6+2P：6個
SATA：10個
大4P：2個
▼外盒正面有商標、產品外觀圖、450V 105℃日系電解電容圖示、80PLUS金牌認證、IEC62368 READY圖示、半模組化圖示、產品名稱、輸出功率、10年保固圖示、支援Intel最新CPU圖示
▼外盒背面有商標、產品名稱、輸出功率、輸入/輸出規格表、特色說明、電源線類型、線材/接頭配置圖、接頭數量表、80PLUS金牌認證、認證標誌、使用手冊QR碼、廠商資訊、產品條碼
▼外盒上側面有官方網址及輸出功率。外盒下側面有風扇噪音VS輸出百分比圖表及轉換效率表
▼外盒右側面有商標、代理商貼紙、官方網址、產品名稱。外盒左側面有多國語言”有關產品詳細規格，請瀏覽FSP官方網站”
▼包裝內容有電源本體、使用說明書、ATX 24P啟動測試插座、固定螺絲、安裝說明卡、印有商標的魔鬼氈整線帶、模組化線路、3x1.25mm² 13A交流電源線
▼本體尺寸為150x86x150mm
▼本體兩側的裝飾貼紙有商標及產品名稱

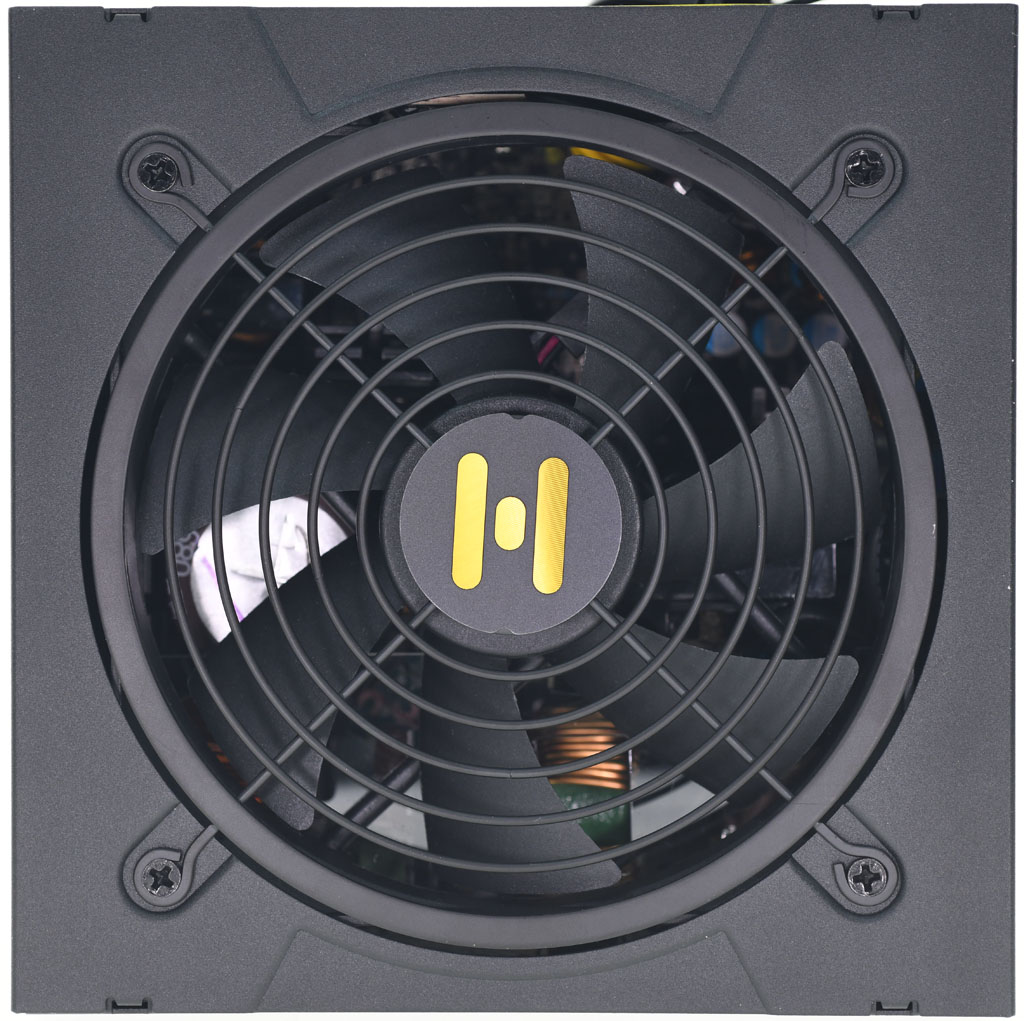

▼從外側鎖上的圓形風扇護網，中心處有H字樣銘牌
▼本體背面的標籤有商標、產品名稱、型號、輸出功率、輸入電壓/電流/頻率、各組最大輸出電流/功率、總輸出功率、中英文警告訊息、安規認證、80PLUS金牌認證、條碼、廠商資訊、產地
▼本體出風口處設有交流輸入插座、電源總開關、風扇模式切換開關，左下有POWER NEVER ENDS標語
▼模組化線組輸出插座有白色字體名稱標示，直出線組開孔有護套，下方黃色標籤上的英文提醒使用者1.連接接頭直到聽見”喀”一聲2.如果接頭損壞，請立即停止使用並聯絡購買商家3.建議每6個月檢查一次接頭4.如果接頭鬆動，接頭可能會燒毀或發生短路
▼一組主機板電源黑色帶狀直出線路，提供1個ATX20+4P接頭，18AWG+22AWG線路長度為58公分
▼兩組處理器電源黑色帶狀線路，提供2個EPS 4+4P接頭，其中一組直出18AWG線路長度為69公分，另一組模組化18AWG線路長度為70公分
▼三組顯示卡電源黑色帶狀線路，提供6個PCIE 6+2P接頭，其中一組為電源直出，提供2個PCIE 6+2P接頭，至第一個接頭18AWG線路長度為49公分，接頭間18AWG線路長度為15公分。另外兩組為模組化線路，每組提供2個PCIE 6+2P接頭，其中一條至第一個接頭18AWG線路長度為64公分，接頭間18AWG線路長度為15公分。另一條至第一個接頭18AWG線路長度為50公分，接頭間18AWG線路長度為15公分
▼兩組SATA接頭黑色帶狀模組化線路，提供4個直式SATA接頭及4個直角SATA接頭，至第一個接頭18AWG線路長度為50公分，接頭間18AWG線路長度為15.5公分
▼一組SATA/大4P接頭黑色帶狀模組化線路，提供2個直角SATA及2個直式大4P接頭，至第一個接頭18AWG線路長度為50公分，接頭間18AWG線路長度為15.5公分，末端大4P接頭的18AWG線路長度為10公分。未提供小4P接頭或轉接線
▼將模組化線路插上的樣子
▼FSP Hydro GT PRO 1000W內部結構及使用元件說明簡表
▼FSP Hydro GT PRO 1000W採用APFC、半橋諧振、二次側12V同步整流，並經由DC-DC轉換3.3V/5V/-12V
▼採用Yate Loon D12BH-12 12公分12V/0.6A風扇，有設置氣流導風片
▼電路板背面焊點做工良好，大電流路徑有敷錫，於高壓側及低壓側之間開4個長條孔洞
▼二次側位置(下方紅色箭頭)及輔助電源電路位置(上方紅色箭頭)都有加上導熱墊，並於下方絕緣墊片開孔，使導熱墊可以直接接觸金屬外殼
▼交流輸入插座後方焊點加上2個Y電容(CY1/CY2)及1個X電容(CX1)，X電容外面包覆黑色聚酯薄膜膠帶，X電容接腳/磁芯/風扇模式開關線路有包覆套管，輸入插座/總開關/風扇模式開關焊點未包覆套管
▼主電路板直立安裝的保險絲本體與接腳都有包覆套管，保險絲與共模電感之間有隔板，突波吸收器未包覆套管
▼主電路板EMI濾波電路有2個共模電感(CM1/CM2)，1個X電容(CX2)，2個Y電容(CY3/CY4)。每個共模電感下面各有兩支玻璃放電管，玻璃放電管外包覆套管
▼2顆並聯的GBJ2506橋式整流器固定在散熱片兩側。旁邊的NTC熱敏電阻用來抑制輸入湧浪電流，在電源啟動後會使用繼電器將其短路，去除NTC所造成的功耗損失
▼環狀磁芯APFC電感外包覆黑色聚酯薄膜膠帶
▼散熱片上的APFC功率元件有2顆ST STF33N60M2全絕緣封裝MOSFET及1顆ST STPSC8H065DI內絕緣二極體

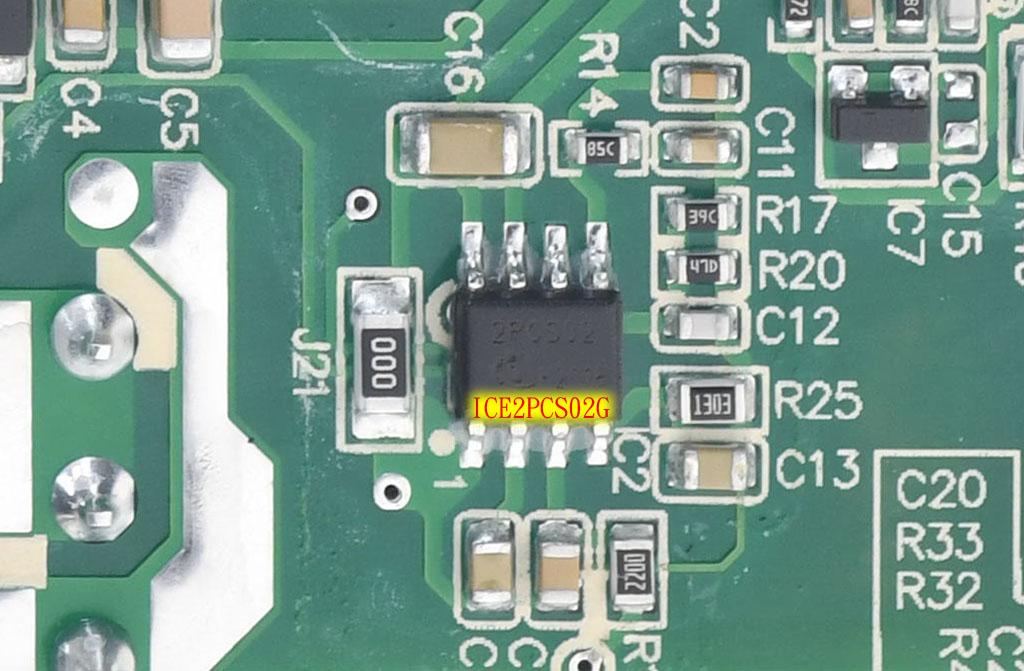

▼主電路板背面的Infineon ICE2PCS02G負責APFC電路控制
▼位於APFC散熱片另一側的CET CEF04N7G全絕緣封裝MOSFET為輔助電源電路一次側功率元件，右邊輔助電源電路變壓器包覆黑色聚酯薄膜膠帶
▼APFC電容採用1顆Nippon Chemi-con 450V 680µF KHS系列105℃電解電容

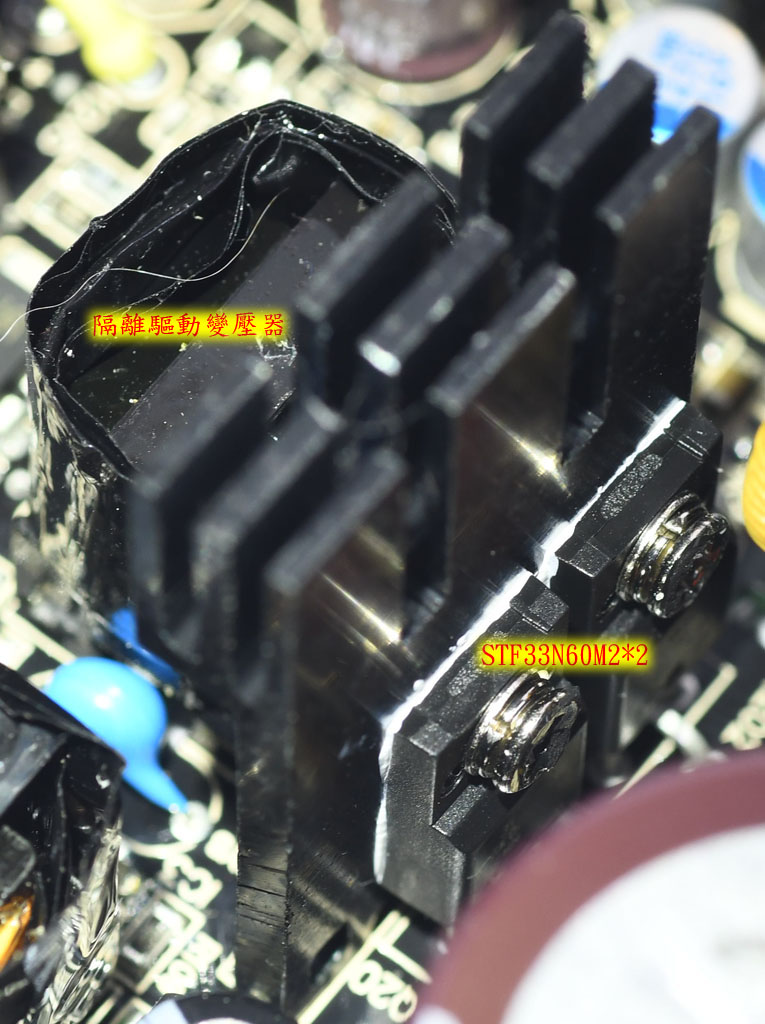

▼一次側散熱片上有2顆ST STF33N60M2全絕緣封裝MOSFET，散熱片後方一次側MOSFET隔離驅動變壓器外包覆黑色聚酯薄膜膠帶
▼1個諧振電感與4個諧振電容組成一次側諧振槽，諧振電感與比流器安裝在子卡上，子卡背面有絕緣隔板
▼主變壓器旁有兩片二次側散熱用金屬板
▼主電路板背面有6顆Infineon BSC014N04LS MOSFET組成12V全波同步整流電路，透過焊點將熱量傳導至電路板正面散熱用金屬板
▼主電路板背面的Champion CM6901T2X負責控制一次側諧振轉換器及二次側12V同步整流MOSFET
▼二次側散熱用金屬板左邊有12V輸出濾波電路用Nippon Chemi-con固態/電解電容及電感。上方子卡具備3.3V/5V DC-DC電路、電源管理電路、風扇控制電路，正面有DC-DC電路的環形電感及Nippon Chemi-con固態電容。紅色箭頭綠色豆狀元件為熱敏電阻，用來偵測二次側散熱用金屬板的溫度，作為風扇溫度控制參考
▼子卡背面3.3V/5V DC-DC電路共有6顆CYSteh MTB4D0N03BJ3 MOSFET，每組DC-DC配置3顆，由Anpec APW7159C控制。左邊有風扇控制用Anpec APW9010
▼子卡正面的Weltrend WT7527RA電源管理IC，負責監控輸出電壓及電流、接受PS-ON信號控制、產生Power Good信號
▼主電路板背面的DIODES AP6503為-12V DC-DC
▼主電路板線組連接處，線組尾端有套上不同顏色套管以資區別，並用數條分色線組連接模組化輸出插座板
▼模組化輸出插座板背面線路敷錫加強載流
▼模組化輸出插座板正面金屬條可加強載流，插座之間的固態電容可加強輸出濾波/退耦效果
接下來就是上機測試
測試文閱讀方式請參照此篇：電源測試文閱讀小指南
▼FSP Hydro GT PRO 1000W於20%/50%/100%下效率分別為91.1%/91.76%/88.9%，符合80PLUS金牌認證要求20%輸出87%效率、50%輸出90%效率、100%輸出87%效率
從電源本體及線組插頭處測試的電壓差異，會對效率產生0.04%至0.35%的影響
▼FSP Hydro GT PRO 1000W於10%/20%/50%/100%的交流輸入波形(黃色-電壓，紅色-電流，綠色-功率)。50%輸出下功率因數為0.9946，符合80PLUS金牌認證要求50%輸出下功率因數需大於0.9的要求
▼綜合輸出負載測試，輸出46%時3.3V/5V電流達14A以後就不再往上加，3.3V/5V/12V電壓記錄如下表

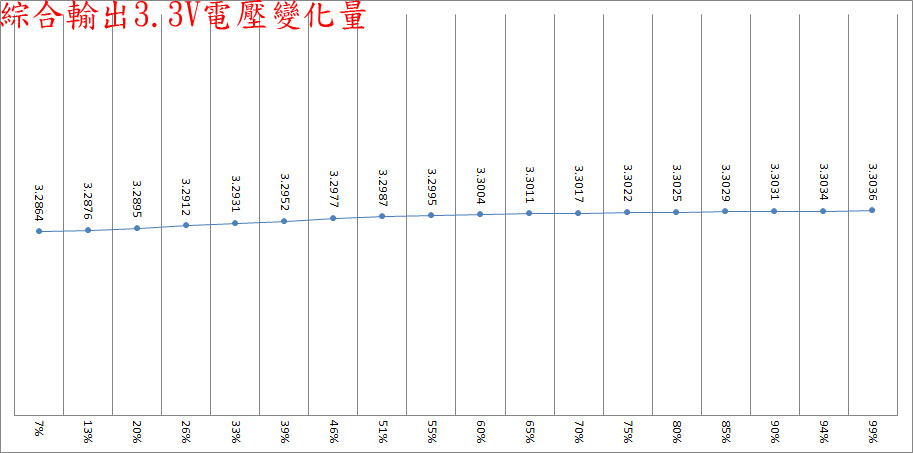

▼綜合輸出7%至99%之間3.3V輸出電壓最高與最低點差異為17.2mV
▼綜合輸出7%至99%之間5V輸出電壓最高與最低點差異為16.9mV
▼綜合輸出7%至99%之間12V輸出電壓最高與最低點差異為36mV
▼偏載測試，這時12V維持空載，分別測試3.3V滿載(CL1)、5V滿載(CL2)、3.3V/5V滿載(CL3)的3.3V/5V/12V電壓變化，並無出現超出±5%範圍情形(3.3V：3.135V-3.465V，5V：4.75V-5.25V，12V：11.4V-12.6V)
▼純12V輸出負載測試，這時3.3V/5V維持空載，3.3V/5V/12V電壓記錄如下表
▼純12V輸出5%至100%之間3.3V輸出電壓最高與最低點差異為9.9mV
▼純12V輸出5%至100%之間5V輸出電壓最高與最低點差異為10.1mV
▼純12V輸出5%至100%之間12V輸出電壓最高與最低點差異為21mV
▼12V低輸出轉換效率測試，輸出12V/1A效率56.8%，輸出12V/2A效率71%，輸出12V/3A效率77.6%
▼電源PS-ON信號啟動後直接3.3V/14A、5V/14A、12V/72A滿載輸出下各電壓上升時間圖，從12V開始上升處當成起點(0.000s)時，12V上升時間為18ms，5V與3.3V上升時間為3ms
▼3.3V/14A、5V/14A、12V/72A滿載輸出下斷電的Hold-up time時序圖，從交流中斷處當成起點(0.000s)時，12V於19ms後降至11.4V(圖片中資料點標籤)
以下波形圖，CH1黃色波形為動態負載電流變化波形，CH2藍色波形為12V電壓波形，CH3紫色波形為5V電壓波形，CH4綠色波形為3.3V電壓波形
▼風扇預設關閉下，輸出無負載時無明顯漣波(上圖)。輸出12V/2A時開始出現漣波
▼風扇預設開啟下，輸出無負載時12V帶有一點漣波(上圖)。輸出12V/1A時無明顯漣波
▼於3.3V/14A、5V/14A、12V/72A(綜合全負載)輸出下，12V/5V/3.3V各路低頻漣波分別為26.8mV/18.4mV/38.4mV，高頻漣波分別為14.4mV/18.8mV/38mV
▼於12V/82A(純12V全負載)輸出下，12V/5V/3.3V各路低頻漣波分別為25.2mV/15.6mV/34.8mV，高頻漣波分別為15.6mV/17.2mV/34mV

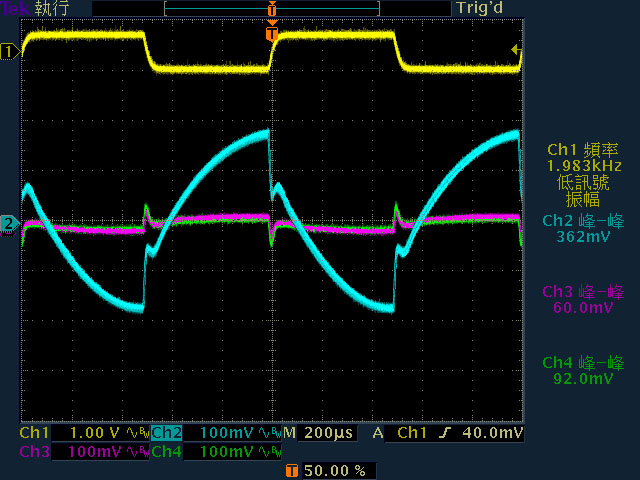

▼12V啟動動態負載，變動範圍5A至25A，維持時間500微秒，最大變動幅度為362mV，同時造成3.3V產生92mV、5V產生60mV的變動
▼12V啟動動態負載，變動範圍25A至50A，維持時間500微秒，最大變動幅度為300mV，同時造成3.3V產生116mV、5V產生92mV的變動
▼12V啟動動態負載，變動範圍10A至67A，維持時間500微秒，最大變動幅度為716mV，同時造成3.3V產生222mV、5V產生170mV的變動
▼電源供應器滿載輸出下內部的紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)
▼電源供應器滿載輸出下橋式整流/APFC電感(上圖)及APFC MOSFET/APFC DIODE(下圖)的紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)
▼電源供應器滿載輸出下一次側/諧振電感(上圖)及主變壓器/二次側(下圖)的紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)
▼電源供應器滿載輸出下DC-DC(上圖)及背面外殼(下圖)的紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)
▼單條EPS 4+4P(模組化單頭線)連續輸出28A(336W)10分鐘後的模組化接頭紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)

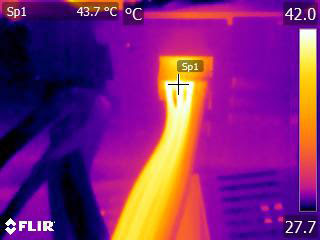

▼單條PCIE 6+2P(模組化雙頭線)連續輸出21A(252W)10分鐘後的模組化接頭紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)
本體及內部結構心得小結：
◆黑色帶狀線組，採用半模組化設計。電源直出1個ATX20+4P、1個EPS 4+4P、2個PCIE 6+2P，模組化部分提供1個EPS 4+4P、4個PCIE 6+2P、10個SATA(6直角4直式)、2個直式大4P，未提供小4P接頭或轉接線
◆從外側鎖上圓形風扇護網
◆交流輸入插座後方焊點加上X/Y電容，X電容包覆黑色聚酯薄膜膠帶，X電容接腳/磁芯/風扇模式開關線路/保險絲有包覆套管，輸入插座焊點/總開關焊點/風扇模式開關焊點/突波吸收器未包覆套管
◆電路板背面焊點做工良好，大電流路徑有敷錫，於高壓側及低壓側之間開4個長條孔洞
◆EMI電路共模電感下方加裝4支玻璃放電管
◆採用APFC、半橋諧振架構、同步整流輸出12V，並透過DC-DC轉換3.3V/5V/-12V
◆APFC/一次側MOSFET、APFC二極體使用ST，12V同步整流MOSFET使用Infineon，3.3V/5V DC-DC MOSFET使用CYSteh。APFC及一次側使用全絕緣封裝MOSFET
◆內部固態電容使用Nippon Chemi-con/nichicon，電解電容使用Nippon Chemi-con/Rubycon，APFC電容使用450V耐壓等級
◆二次側電源管理IC可偵測輸出電壓及電流是否在正常範圍
◆模組化插座板透過數條分色線組連接主電路板
各項測試結果簡單總結：
◆FSP Hydro GT PRO 1000W於20%/50%/100%下效率分別為91.1%/91.76%/88.9%，符合80PLUS金牌認證要求20%輸出87%效率、50%輸出90%效率、100%輸出87%效率
◆FSP Hydro GT PRO 1000W的功率因數修正，滿足80PLUS金牌認證要求輸出50%下功率因數需大於0.9
◆偏載測試，12V維持空載，測試3.3V滿載、5V滿載、3.3V/5V滿載的3.3V/5V/12V電壓變化，均未超出±5%範圍
◆電源啟動至綜合全負載輸出狀態，12V上升時間為18ms，3.3V/5V上升時間為3ms
◆綜合全負載輸出狀態切斷AC輸入模擬電力中斷，12V於19ms後降至11.4V
◆風扇預設關閉下，輸出無負載時無明顯漣波(上圖)。輸出12V/2A時開始出現漣波；於綜合全負載輸出下12V/5V/3.3V各路低頻漣波分別為26.8mV/18.4mV/38.4mV；於純12V全負載輸出下12V/5V/3.3V各路低頻漣波分別為25.2mV/15.6mV/34.8mV
◆12V動態負載測試，變動範圍5A至25A，維持時間500微秒，最大變動幅度為362mV
◆12V動態負載測試，變動範圍25A至50A，維持時間500微秒，最大變動幅度為300mV
◆12V動態負載測試，變動範圍10A至67A，維持時間500微秒，最大變動幅度為716mV
◆熱機下3.3V過電流截止點在36A(180%)，5V過電流截止點在29A(145%)，12V過電流截止點在111A(133%)
報告完畢，謝謝收看
