特色：
●通過80PLUS金牌認證轉換效率
●採用直出帶狀線材
●提供2個EPS 4+4P接頭，支援高階Intel/AMD處理器及主機板平台
●提供1個12V-2×6接頭，相容ATX 3.1，支援新款顯示卡
●採用主動功率因數修正、全橋諧振及同步整流12V功率級，單路12V輸出搭配DC-DC轉換3.3V/5V，使12V可用功率最大化，並改善各輸出電壓交叉調整率
●12公分風扇採溫控運轉，在散熱效能與靜音中取得平衡
●全日系電容
輸出接頭數量：
ATX 20+4P：1個
EPS 4+4P：2個
12V-2×6：1個
PCIE 6+2P：2個
SATA：5個
大4P：3個
▼外盒正面有商標、名稱、80PLUS金牌認證、全日系電容圖示、ATX 3.1 Ready圖示、12V-2×6 Ready圖示、外觀圖
▼外盒背面有商標、特色、多國語言"電腦用電源供應器，請參訪我們的網站獲取更多資訊"、QR碼連結、輸入/輸出規格表、回收資訊、認證標誌、接頭外觀/數量表、條碼、產地(中國)、原廠網址
▼外盒上/下側面有商標及名稱
▼外盒左側面有商標及輸出功率標示，外盒右側面有商標及名稱
▼包裝內容有電源、3×1.25mm² 11A交流電源線、說明書、固定螺絲、塑膠束帶
▼電源尺寸140×150×86mm
▼側邊外殼裝飾圖樣內有商標、名稱、輸出功率
▼直接在外殼上沖壓風扇護網，中間加上商標銘牌
▼電源背面標籤有商標、名稱、型號、輸入電壓/電流/頻率、80PLUS金牌認證、各組最大輸出電流/功率、總輸出功率、認證標誌、警告訊息、產地(中國)、製造商、條碼
▼電源出風口處設有電源總開關及交流輸入插座
▼外殼的直出線組穿線孔有加上護套
▼1條主機板電源直出線路，提供1個ATX 20+4P接頭，18AWG/22AWG線路長度61公分
▼1條處理器電源直出線路，提供2個EPS 4+4P接頭，至第一個接頭18AWG線路長度61公分，接頭間18AWG線路長度14.5公分
▼1條顯示卡電源直出線路，提供2個PCIE 6+2P接頭，至第一個接頭18AWG線路長度57公分，接頭間18AWG線路長度15公分
▼1條12V-2×6直出線路，16AWG線路長度61公分，S4/S3接至COM，接頭標示600W
▼12V-2×6接頭內部金屬連接器的樣式如下圖所示
▼12V-2×6接頭外殼側面有H++標示
▼2條SATA+大4P直出線路，提供5個直角SATA接頭、1個直角大4P接頭、2個直式大4P接頭，至第一個接頭18AWG線路長度47公分，接頭間18AWG線路長度15公分
▼內部結構及使用元件說明簡表
▼採用一次側主動功率因數修正及全橋諧振，二次側12V同步整流，並經由DC-DC轉換3.3V/5V
▼採用GLOBE FAN S1202512M 12V/0.3A(SLEEVE)風扇，並設置氣流導風片
▼主電路板背面沒有任何元件，焊點整體做工良好，部分大電流線路有敷錫
▼交流輸入插座焊點加上2個Y電容(CY1/CY2)，交流輸入插座焊點及總開關焊點未包覆套管
▼主電路板上有2個共模電感(CM1/CM2)、2個X電容(CX1/CX2)、4個Y電容(CY3/CY4/CY5/CY6)、X電容放電IC及電阻。保險絲及突波吸收器未包覆套管
▼橋式整流器兩面均加上散熱片
▼APFC電容及環狀磁芯APFC電感之間的NTC熱敏電阻用來抑制輸入湧浪電流，電源啟動後會使用繼電器將其短路，去除NTC所造成的功耗損失。一次側散熱片上面有2個Maplesemi美浦森SLF65R170E7全絕緣封裝APFC MOSFET、1個Maplesemi美浦森MSP08065G1 APFC二極體、4個SI Semiconductors深圳深愛半導體SIF13N50C全絕緣封裝一次側MOSFET
▼APFC控制子卡的TI德儀UCC28180及SYNC POWER擎力科技SPN5003負責APFC電路控制
▼APFC電容採用Rubycon 420V 390µF MXH系列105℃電解電容
▼包覆黑色聚酯薄膜膠帶的輔助電源電路變壓器旁有PWM控制器(紅框SOT23-6元件)、First Semiconductors福斯特半導體FIR4N70L TO-252(D-PAK)封裝MOSFET、MBR1060CT整流二極體

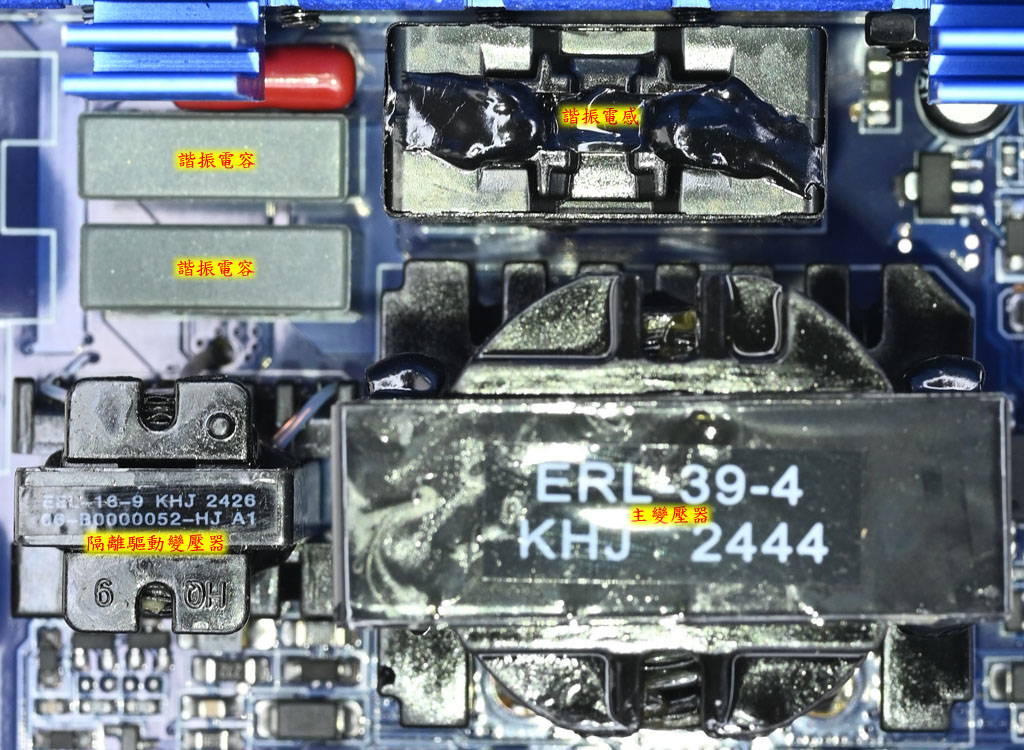

▼主變壓器及隔離驅動變壓器旁的1個諧振電感及2個諧振電容組成一次側諧振槽
▼主電路板正面散熱片上的4個HUAYI華羿微電子HYG020N04NA1P MOSFET負責12V功率級二次側同步整流
▼二次側區域的Nippon Chemi-con固態電容及Rubycon/Nippon Chemi-con電解電容
▼主電路板正面3.3V DC-DC的Anpec茂達電子APW7164同步降壓PWM控制器及2個Infineon英飛凌BSC0906NS MOSFET
▼主電路板正面5V DC-DC的Anpec茂達電子APW7164同步降壓PWM控制器及2個Infineon英飛凌BSC0906NS MOSFET
▼風扇控制子卡左邊子卡上的TI德儀UCC25600負責12V功率級一次側諧振控制，INFSitronix極創電子IN1S313I-SAG電源管理IC負責監控輸出電壓、接受PS-ON信號控制、產生Power Good信號
▼主電路板直出線組焊點使用不同顏色熱縮套管區分3.3V、5V、12V、-12V、5VSB、GND
接下來就是上機測試
測試文閱讀方式請參照此篇：電源測試文閱讀小指南
▼空載功耗
▼20%/50%/100%輸出轉換效率分別為91.03%/91.72%/88.51%，符合80PLUS金牌認證要求20%輸出87%效率、50%輸出90%效率、100%輸出87%效率
▼10%/20%/50%/100%輸出的交流輸入波形(黃色-電壓，紅色-電流，綠色-功率)。50%輸出下功率因數為0.9916，滿足80PLUS金牌認證要求50%輸出下功率因數大於0.9
▼綜合輸出負載測試，輸出46%時3.3V/5V電流達12A以後就不再往上加，3.3V/5V/12V電壓記錄如下表
▼綜合輸出8%至100%之間3.3V輸出電壓最高與最低點差異為15.9mV
▼綜合輸出8%至100%之間5V輸出電壓最高與最低點差異為1.8mV
▼綜合輸出8%至100%之間12V輸出電壓最高與最低點差異為34mV
▼偏載測試，這時12V維持空載，分別測試3.3V滿載(CL1)、5V滿載(CL2)、3.3V/5V滿載(CL3)的3.3V/5V/12V電壓變化，並無出現超出±5%範圍情形(3.3V：3.135V-3.465V，5V：4.75V-5.25V，12V：11.4V-12.6V)
▼純12V輸出負載測試，這時3.3V/5V維持空載，3.3V/5V/12V電壓記錄如下表
▼純12V輸出6%至100%之間3.3V輸出電壓最高與最低點差異為7.9mV
▼純12V輸出6%至100%之間5V輸出電壓最高與最低點差異為2.4mV
▼純12V輸出6%至100%之間12V輸出電壓最高與最低點差異為9mV
▼12V低輸出轉換效率測試，輸出12V/1A效率63.4%，輸出12V/2A效率76.6%，輸出12V/3A效率81.4%
▼電源PS-ON信號啟動後直接3.3V/12A、5V/12A、12V/62A滿載輸出下各電壓上升時間圖，從12V開始上升處當成起點(0ms)時，12V上升時間5ms，5V上升時間8ms，3.3V上升時間8ms
▼3.3V/12A、5V/12A、12V/62A滿載輸出下斷電的Hold-up time時序圖，從交流中斷處當成起點(0ms)時，12V於14ms開始下降，15ms降至11.41V(圖片中資料點標籤)
以下波形圖，CH2藍色波形為12V電壓波形，CH3紫色波形為5V電壓波形，CH4綠色波形為3.3V電壓波形
▼輸出無負載的漣波
▼輸出12V/3A(上圖)及輸出12V/5A(下圖)的漣波
▼於3.3V/12A、5V/12A、12V/62A(綜合全負載)輸出下，12V/5V/3.3V各路低頻漣波分別為38.4mV/32.8mV/20.8mV，高頻漣波分別為35.2mV/30.8mV/20mV
▼於12V/70A(純12V全負載)輸出下，12V/5V/3.3V各路低頻漣波分別為39.6mV/32mV/17.2mV，高頻漣波分別為36mV/29.2mV/16.4mV
▼12V啟動動態負載，變動範圍5A至25A，維持時間500微秒，最大變動幅度726mV，同時造成5V產生166mV、3.3V產生310mV的變動
▼12V啟動動態負載，變動範圍25A至50A，維持時間500微秒，最大變動幅度1.18V，同時造成5V產生244mV、3.3V產生472mV的變動
▼12V啟動動態負載，變動範圍10A至56A，維持時間500微秒，最大變動幅度1.91V，同時造成5V產生378mV、3.3V產生714mV的變動
▼12V啟動動態負載，變動範圍20A至70A，維持時間500微秒，最大變動幅度2.11V，同時造成5V產生398mV、3.3V產生760mV的變動
▼電源供應器滿載輸出下內部的紅外線熱影像圖
▼電源供應器滿載輸出下APFC MOSFET/APFC二極體/一次側MOSFET/APFC電感(上圖)及諧振電感/主變壓器(下圖)的紅外線熱影像圖

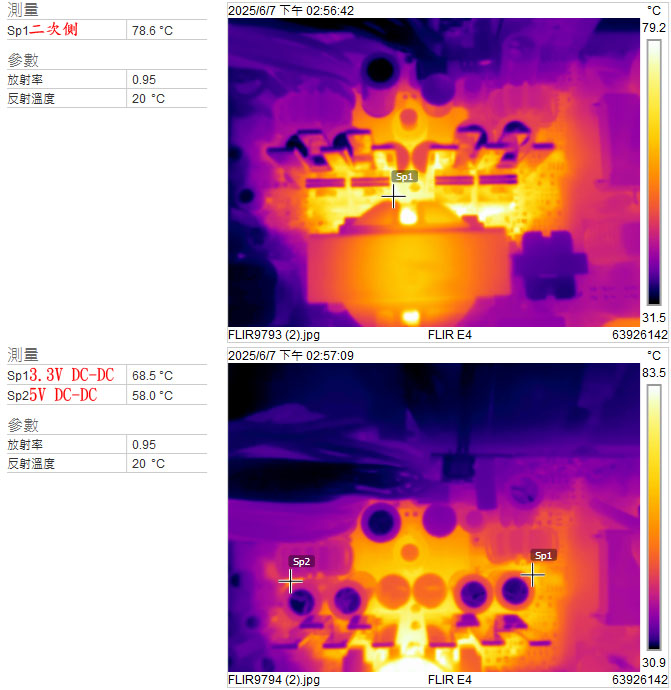

▼電源供應器滿載輸出下二次側(上圖)及3.3V DC-DC/5V DC-DC(下圖)的紅外線熱影像圖
▼直出一分二EPS 4+4P連續輸出28A(336W)10分鐘後的接頭(上圖)及線材(下圖)紅外線熱影像圖
▼直出一分二PCIE 6+2P連續輸出21A(252W)10分鐘後的接頭(上圖)及線材(下圖)紅外線熱影像圖
本體及內部結構心得小結：
○採用直出帶狀線材。提供1個ATX 20+4P、2個EPS 4+4P、1個12V-2×6、2個PCIE 6+2P、5個直角SATA、3個大4P(1個直角，2個直式)，未提供小4P接頭或轉接線
○12V-2×6插頭S4/S3接至COM，為600W定義
○直接在外殼上沖壓風扇護網，風扇採常時溫控運轉
○交流輸入插座焊點/總開關焊點/保險絲/突波吸收器沒有包覆套管
○主電路板背面沒有任何元件，焊點整體做工良好，部分大電流線路有敷錫
○採用一次側主動功率因數修正及全橋諧振、二次側同步整流輸出單路12V，搭配DC-DC轉換3.3V/5V
○APFC MOSFET及二極體採用美浦森，一次側MOSFET採用深圳深愛半導體，二次側同步整流MOSFET採用華羿微電子，3.3V&5V DC-DC MOSFET採用英飛凌。APFC及一次側MOSFET採用全絕緣封裝
○APFC電容使用Rubycon，固態電容使用Nippon Chemi-con，其他電解電容使用Rubycon/Nippon Chemi-con/UNICON
○二次側電源管理IC可偵測輸出電壓是否在正常範圍
各項測試結果簡單總結：
○20%/50%/100%輸出轉換效率分別為91.03%/91.72%/88.51%，符合80PLUS金牌認證要求
○功率因數修正，符合80PLUS金牌認證要求
○偏載測試，12V維持空載，測試3.3V滿載、5V滿載、3.3V/5V滿載的3.3V/5V/12V電壓變化，均未超出±5%範圍
○電源啟動至綜合全負載輸出狀態，12V上升時間5ms，5V上升時間8ms，3.3V上升時間8ms
○綜合全負載輸出狀態切斷AC輸入模擬電力中斷，12V於14ms開始下降，15ms降至11.41V
○綜合全負載輸出下12V/5V/3.3V各路低頻漣波分別為38.4mV/32.8mV/20.8mV，於純12V全負載輸出下12V/5V/3.3V各路低頻漣波分別為39.6mV/32mV/17.2mV
○12V動態負載測試，變動範圍5A至25A，維持時間500微秒，最大變動幅度726mV
○12V動態負載測試，變動範圍25A至50A，維持時間500微秒，最大變動幅度1.18V
○12V動態負載測試，變動範圍10A至56A，維持時間500微秒，最大變動幅度1.91V
○12V動態負載測試，變動範圍20A至70A，維持時間500微秒，最大變動幅度2.11V
○熱機下3.3V過電流截止點40A(200%)，5V過電流截止點41A(205%)，12V過電流截止點109A(154%)
報告完畢，謝謝收看
