特色：
●側面的鏡面裝飾面板內建OLED單色螢幕，除開機顯示動畫外，還可即時顯示交流功耗
●側面ROG標誌與角落透明THOR立體三角形具備RGB燈效，除內建呼吸漸變燈效外，也可透過ARGB控制線與支援ARGB的主機板連動控制
●80PLUS鈦金認證轉換效率，節省電能消耗，降低廢熱產生
●全模組化設計，ATX20+4P/EPS 4+4P/PCIE 6+2P線組採用黑色傘繩編織線，並預先裝好理線梳。SATA/大4P採用黑色帶狀模組化線材
●附上12VHPWR插頭16AWG黑色編織網包覆模組化線材，支援新款顯示卡
●處理器12V供電提供2組EPS 4+4P接頭，支援Intel/AMD處理器/主機板平台
●採用氮化鎵GaN功率元件，降低損失提高效率。雙TI數位控制器分別控制APFC及全橋諧振/同步整流12V功率級，搭配DC-DC轉換3.3V/5V/-12V，使12V可用功率最大化，並改善各輸出電壓交叉調整率
●採用雙滾珠軸承13.5公分風扇，扇葉邊緣具備可提高風壓的環狀圈，具備0 dB Fan模式風扇停轉功能，於低負載下風扇自動停止轉動，負載提高後採溫控運轉，在散熱效能與靜音中取得平衡
●100%全日系電容，加強可靠度及耐用度
ASUS ROG THOR 1600W輸出接頭數量：
ATX20+4P：1個
EPS 4+4P：2個
PCIE 6+2P：10個
12VHPWR：1個
SATA：12個
大4P：6個
▼外盒正面有ROG標誌、REPUBLIC OF GAMERS字樣、產品名稱、產品外觀圖、AURA SYNC圖示、80PLUS鈦金認證、10年保固圖示、CYBENETICS鈦金認證及噪音A++認證圖示、ASUS商標
▼外盒背面有ROG標誌、REPUBLIC OF GAMERS字樣、產品名稱、英文產品各部照片特色說明、ASUS商標、官方網站/臉書連結QR碼、廠商資訊、安規/BSMI認證標章、配備建議PSU換算連結QR碼
▼外盒上側面有ROG標誌，下側面有產品規格表、輸出接頭圖片/數量、多國語言產品名稱、條碼、中文產品資訊貼紙
▼外盒左/右側面有ROG標誌、REPUBLIC OF GAMERS字樣、銀色亮面字體產品名稱、ASUS商標
▼打開外盒上蓋，上蓋內面有ROG標誌、REPUBLIC OF GAMERS及WELCOME TO THE REPUBLIC字樣。盒內分隔用紙板上蓋也有REPUBLIC OF GAMERS及THOR字樣、ROG標誌
▼包裝內容有電源本體、印上ROG標誌及REPUBLIC OF GAMERS字樣的黑色不織布收納袋(內含模組化線組)、3x2.0mm² 15A交流電源線、印上ROG標誌及REPUBLIC OF GAMERS字樣的半透明配件包
▼印上ROG標誌及REPUBLIC OF GAMERS字樣的半透明配件包內含使用說明書、改裝線材折價券、塑膠束帶、金屬立體ROG標誌銘牌、固定螺絲、印有ROG標誌及REPUBLIC OF GAMERS字樣的魔鬼氈整線帶
▼本體尺寸為150mm(W)x86mm(H)x190mm(D)
▼本體其中一個側面有鏡面面板，中央深色長條狀區域為OLED螢幕，左下方有REPUBLIC OF GAMERS及THOR字樣，右側有銀色ROG標誌，右上角落有透明立體三角形
▼角落的透明立體三角形內有THOR字樣
▼本體另一個側面有ROG THOR 1600W字樣、斜線凹槽及及ROG標誌
▼銀黑雙色斜向長條狀進氣口鋁合金風扇護網的左上角落有ROG字樣
▼本體背面貼上三角形標籤，右下有中文產品資訊貼紙
▼標籤有ROG標誌、REPUBLIC OF GAMERS字樣、型號、產品名稱、廠商資訊、產地、輸入電壓/電流/頻率、各組最大輸出電流/功率、總輸出功率、80PLUS鈦金認證、安規認證、條碼、警告訊息。在日本100V輸入下，最大輸出功率為1300W
▼本體出風口處提供正反方向安裝固定孔，設有C20交流輸入插座及電源總開關，右上方有ROG標誌及REPUBLIC OF GAMERS字樣銘牌
▼模組化線組輸出插座有外框及名稱標示，最左邊有ROG標誌及字樣
▼一組主機板電源黑色傘繩編織線模組化線路，提供1個ATX20+4P接頭，線路長度61公分
▼2條處理器電源黑色傘繩編織線模組化線路，提供2個EPS 4+4P接頭，線路長度66公分
▼8條顯示卡電源黑色傘繩編織線模組化線路，其中6條每條提供1個PCIE 6+2P接頭，長度68公分。另外2條每條提供2個PCIE 6+2P接頭，至第一個接頭線路長度68公分，接頭間線路長度7.5公分。總共提供10個PCIE 6+2P接頭
▼傘繩編織線模組化線路已預先裝好理線梳
▼1條顯示卡12VHPWR插頭轉2個電源端模組化8P插頭黑色編織網包覆模組化線路，使用16AWG線路，長度75公分，S3/S4均為接地，表示此線為600W功率定義
▼3條SATA黑色帶狀模組化線路，提供9個直角帶固定卡榫SATA接頭及3個直式帶固定卡榫SATA接頭，至第一個接頭18AWG線路長度39公分，接頭間18AWG線路長度12公分
▼直角SATA接頭(左)及直式SATA接頭(右)固定卡榫近照
▼3條大4P接頭黑色帶狀模組化線路，提供6個大4P接頭，至第一個接頭18AWG線路長度45公分，大4P接頭間18AWG線路長度12公分。未提供小4P接頭或轉接線
▼1條ARGB控制線，主機板端為ARGB 3pin母頭，電源端為Mini-fit Jr. 2pin插頭，線路長度80公分

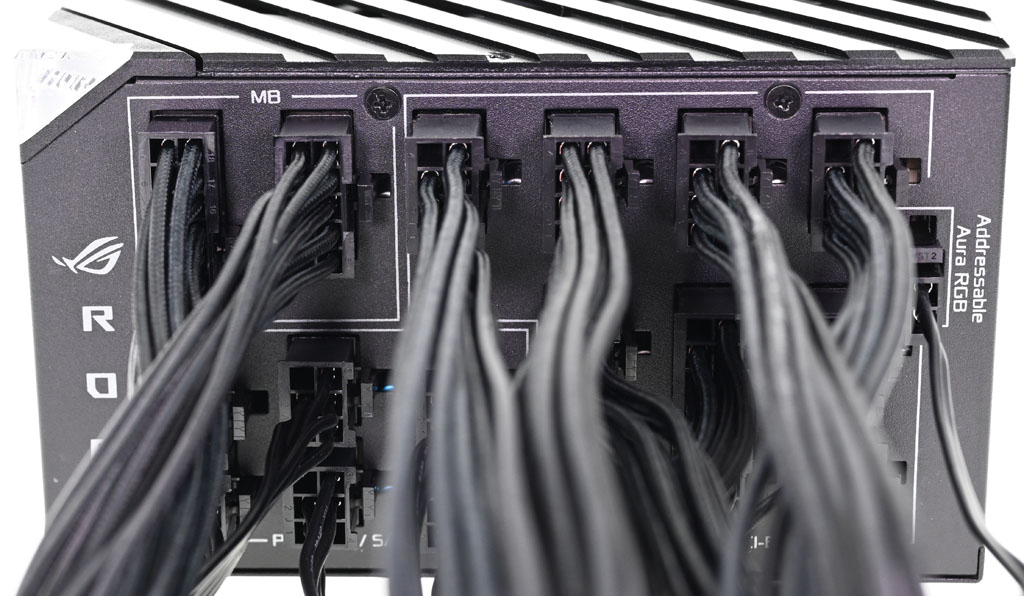

▼將所有模組化線路插上的樣子
▼ASUS ROG THOR 1600W內部結構及使用元件說明簡表
▼ASUS ROG THOR 1600W為穩態光電代工，採用數位控制APFC、數位控制全橋諧振、數位控制二次側12V同步整流，並經由DC-DC轉換3.3V/5V/-12V

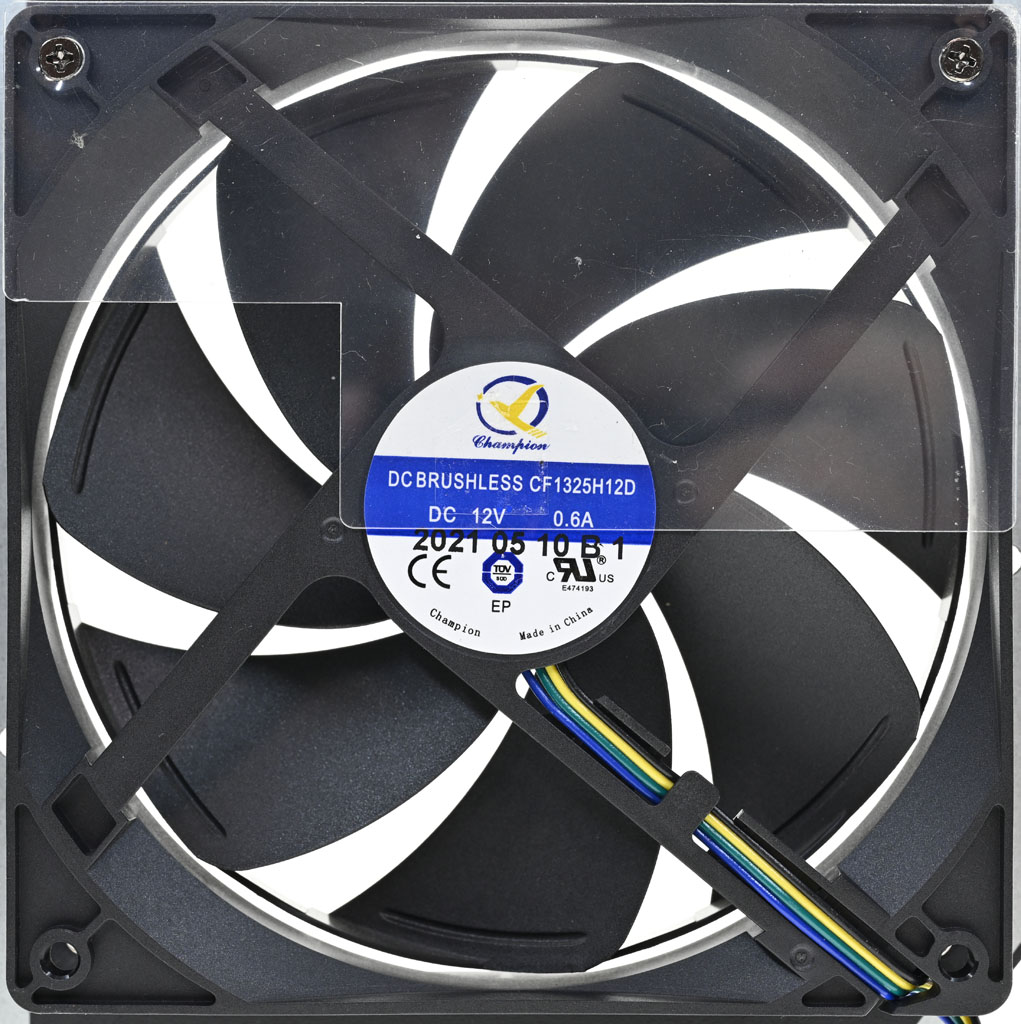

▼採用Champion CF1325H12D 13.5公分12V/0.6A風扇，有設置氣流導風片
▼電路板背面為紅色，焊點做工良好，大電流路徑有敷錫，二次側區域迴路有加上金屬板
▼交流輸入插座及總開關後方加上小電路板，上面有2個Y電容(CY1/CY2)、1個X電容(CX1)、臥式安裝的保險絲，交流電源線與保險絲有包覆套管
▼小電路板背面有X電容放電IC(Power Integrations CAPZero-2 CAP200DG)，電路板背面沒有覆蓋絕緣隔板
▼交流電源線的磁芯有包覆套管，EMI濾波電路子卡上突波吸收器未包覆套管
▼直立安裝的EMI濾波電路子卡上有2個共模電感(CM1/CM2)，共模電感下方有2個X電容(CX2/CX3)，側邊有4個Y電容(CY3/CY4/CY5/CY6)，最下方使用固定膠加強固定
▼主電路板的EMI濾波電路子卡(右)、橋式整流器/整流輔助MOSFET(中)、採用GaN FET的APFC電路(左)
▼5顆並聯的GBJ25JL橋式整流器(右)及4顆SemiHow HCA60R040整流輔助TO-247封裝MOSFET(左)都沒有安裝散熱片
▼2顆氮化鎵GaN FET裝在APFC散熱片上
▼其中1顆氮化鎵GaN FET安裝方向反轉(正面朝內)
▼主電路板APFC電路背面有TI UCC27324，用來驅動APFC GaN FET
▼主電路板APFC電感背面靠近側邊處有ON SEMI NCP81071B，用來驅動整流輔助MOSFET
▼2顆APFC二極體安裝在一片金屬板上，傳導電流同時當散熱片使用，下方有2組APFC電路電流偵測用比流器
▼2顆APFC電感採用封閉式磁芯
▼APFC電容採用5顆TK 400V 470µF LGW系列105℃電解電容並聯組成，總容值為2350µF

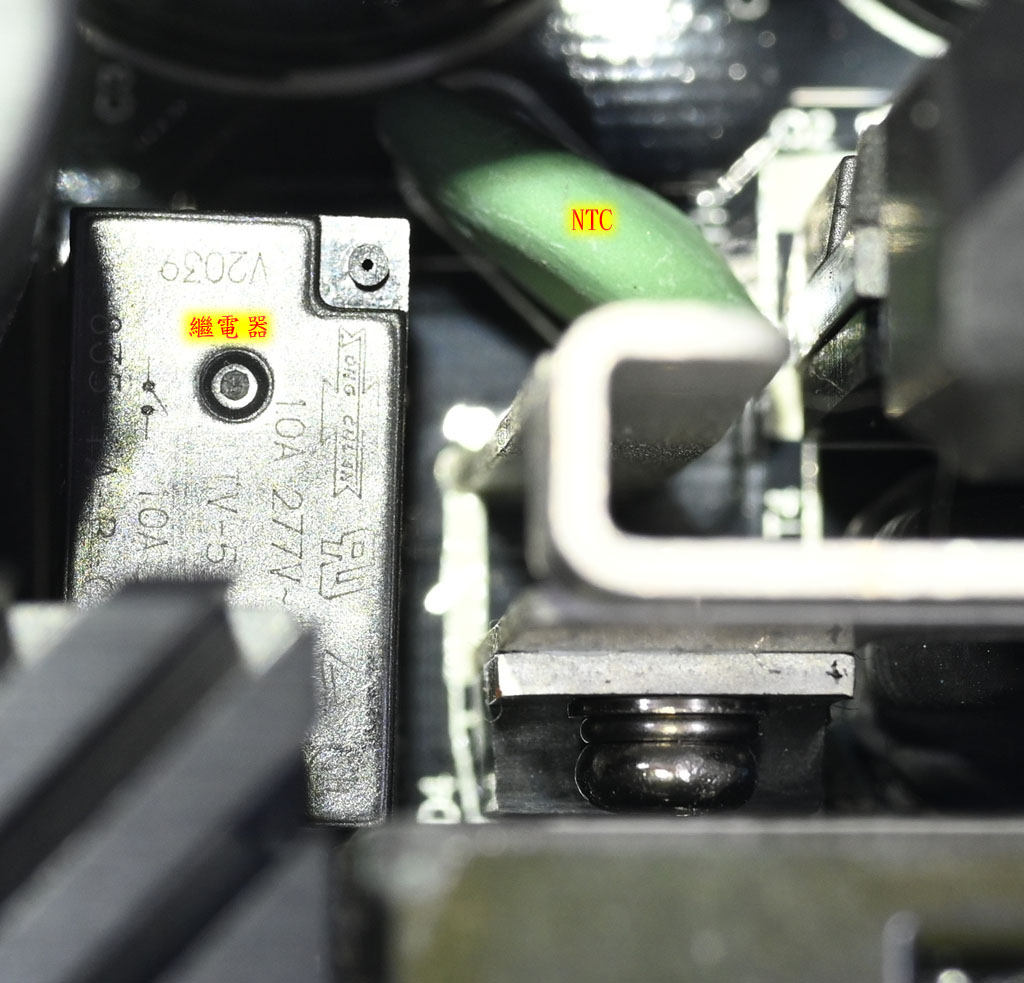

▼APFC電容旁的NTC熱敏電阻用來抑制輸入湧浪電流，在電源啟動後會使用繼電器將其短路，去除NTC所造成的功耗損失
▼輔助電源電路安裝在獨立子卡上，輔助電源電路變壓器包覆黑色聚酯薄膜膠帶
▼輔助電源電路一次側MOSFET為KEC KF5N65D
▼2個一次側散熱片，每個散熱片的正反面各有1顆Alpha & Omega AOTF29S50全絕緣封裝MOSFET，總共4顆
▼主電路板背面有2顆Skyworks/Silicon Labs Si8230BD，為一次側MOSFET隔離驅動IC
▼2個一次側散熱片之間有APFC電容，靠右側較小的一次側散熱片旁有諧振電感，諧振電感外包覆黑色聚酯薄膜膠帶。透明隔板上方的2顆主變壓器、金屬散熱板及二次側12V同步整流子卡組成一個緊密結構
▼二次側12V同步整流子卡輸出A/B/C/D四組12V，透過金屬條連接至模組化插座板(紅框處)
▼模組化插座板背面上方疊了一片長條狀電路板，該電路板右側有Weltrend WT7502R電源管理IC，負責監控輸出電壓、接受PS-ON信號控制、產生Power Good信號
▼數位控制子卡上面有2顆TI UCD3138A，右邊負責APFC電路及整流輔助MOSFET控制，左邊負責12V功率級一次側諧振及二次側同步整流控制
▼數位控制子卡與主電路板相接處背面有TI TPS560200降壓轉換器
▼3.3V/5V DC-DC及RGB LED/OLED螢幕控制子卡與主電路板相接處背面有電流偵測用分流器
▼3.3V/5V DC-DC及RGB LED/OLED螢幕控制子卡正面，左上方有OLED螢幕排線連接器及RGB LED連接器，左下方有MPS MP1542升壓轉換器，右側有3.3V/5V DC-DC用環形/柱狀電感及8顆Nippon Chemi-con固態電容
▼3.3V/5V DC-DC及RGB LED/OLED螢幕控制子卡背面與輔助電源電路子卡之間有透明隔板，背面右側有OLED螢幕及ARGB LED控制用ARTERY AT32F403ACCU7微控制器，背面中間有3.3V/5V DC-DC控制用雙通道同步降壓PWM控制器，背面左側有數顆3.3V/5V DC-DC功率級用Excelliance MOS杰力科技EMB04N03HR MOSFET
▼固定在側面外殼的RGB LED燈板(左)及OLED螢幕(右)
▼模組化插座板正面，左下方為3.3V/5V DC-DC及RGB LED/OLED螢幕控制子卡結合焊接處，左上方有1顆Nippon Chemi-con電解電容及5VSB切換用Excelliance MOS杰力科技EMB04N03HR MOSFET，中間偏右上的4個白色方框為二次側12V輸出4支金屬條結合焊接處。插座之間設置38顆Nippon Chemi-con固態電容，加強輸出濾波/退耦效果
接下來就是上機測試
▼電源啟動後，側面OLED螢幕會顯示開機動畫，然後進入交流功率顯示畫面
測試文閱讀方式請參照此篇：電源測試文閱讀小指南▼110V輸入時ASUS ROG THOR 1600W的空載功耗，因採Skip/Burst模式運作，功耗最低1.09W，最高19.65W
▼110V輸入時ASUS ROG THOR 1600W於10%/20%/50%/100%下效率分別為92.16%/94.55%/94.62%/92.26%，符合80PLUS鈦金認證要求10%輸出90%效率、20%輸出92%效率、50%輸出94%效率、100%輸出90%效率
從電源本體及線組插頭處測試的電壓差異，會對效率產生0.07%至0.47%的影響
▼110V輸入時ASUS ROG THOR 1600W於10%/20%/50%/100%的交流輸入波形(黃色-電壓，紅色-電流，綠色-功率)。20%輸出下功率因數為0.9949，符合80PLUS鈦金認證要求20%輸出下功率因數需大於0.95的要求
▼220V輸入時ASUS ROG THOR 1600W的空載功耗12.21W
▼220V輸入時ASUS ROG THOR 1600W於10%/20%/50%/100%下效率分別為92.41%/95.05%/95.79%/94.25%，從電源本體及線組插頭處測試的電壓差異，會對效率產生0.06%至0.48%的影響
▼220V輸入時ASUS ROG THOR 1600W於10%/20%/50%/100%的交流輸入波形(黃色-電壓，紅色-電流，綠色-功率)
▼ASUS ROG THOR 1600W於110V輸入(藍線)及220V輸入(紅線)的轉換效率折線圖
▼110V輸入的綜合輸出負載測試，輸出29%時3.3V/5V電流達12A以後就不再往上加，3.3V/5V/12V電壓記錄如下表

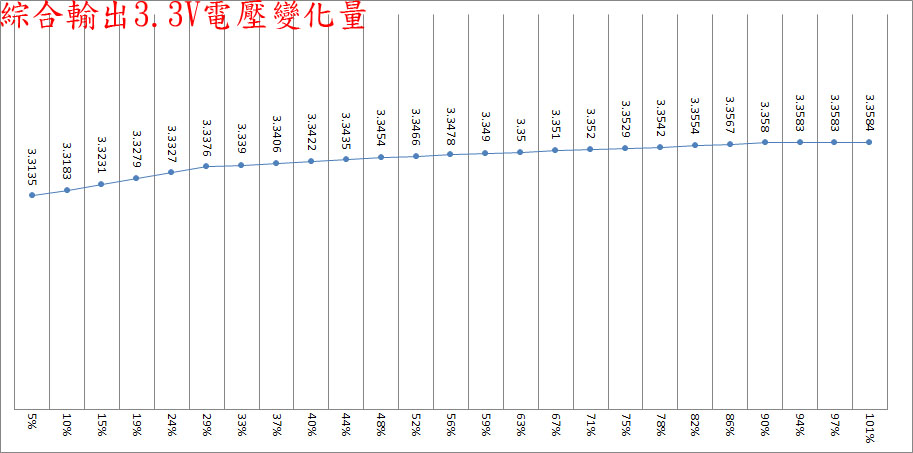

▼110V輸入下綜合輸出5%至101%之間3.3V輸出電壓最高與最低點差異為44.9mV
▼110V輸入下綜合輸出5%至101%之間5V輸出電壓最高與最低點差異為45.1mV
▼110V輸入下綜合輸出5%至101%之間12V輸出電壓最高與最低點差異為54mV
▼110V輸入的偏載測試，這時12V維持空載，分別測試3.3V滿載(CL1)、5V滿載(CL2)、3.3V/5V滿載(CL3)的3.3V/5V/12V電壓變化，並無出現超出±5%範圍情形(3.3V：3.135V-3.465V，5V：4.75V-5.25V，12V：11.4V-12.6V)
▼110V輸入的純12V輸出負載測試，這時3.3V/5V維持空載，3.3V/5V/12V電壓記錄如下表
▼110V輸入下純12V輸出4%至99%之間3.3V輸出電壓最高與最低點差異為26mV
▼110V輸入下純12V輸出4%至99%之間5V輸出電壓最高與最低點差異為26.7mV
▼110V輸入下純12V輸出4%至99%之間12V輸出電壓最高與最低點差異為57mV
▼110V輸入下12V低輸出轉換效率測試，輸出12V/1A效率47.6%，輸出12V/2A效率65.2%，輸出12V/3A效率74.2%，輸出12V/4A效率79.4%
▼110V輸入下實際交流功耗與側面OLED顯示值比較表，顯示值整體偏高，功耗越大，偏高幅度越大
▼110V輸入時電源PS-ON信號啟動後直接3.3V/12A、5V/12A、12V/125A滿載輸出下各電壓上升時間圖，從12V開始上升處當成起點(0.000s)時，12V上升時間為18ms，5V與3.3V上升時間為5ms
▼110V輸入時3.3V/12A、5V/12A、12V/125A滿載輸出下斷電的Hold-up time時序圖，從交流中斷處當成起點(0.000s)時，12V於23ms後降至11.4V(圖片中資料點標籤)
以下波形圖，CH1黃色波形為動態負載電流變化波形，CH2藍色波形為12V電壓波形，CH3紫色波形為5V電壓波形，CH4綠色波形為3.3V電壓波形
▼110V輸入下輸出無負載時3.3V/5V帶有小振幅高頻漣波，12V帶有小振幅低頻漣波
▼110V輸入下輸出達12V/35A後12V漣波波形維持不變

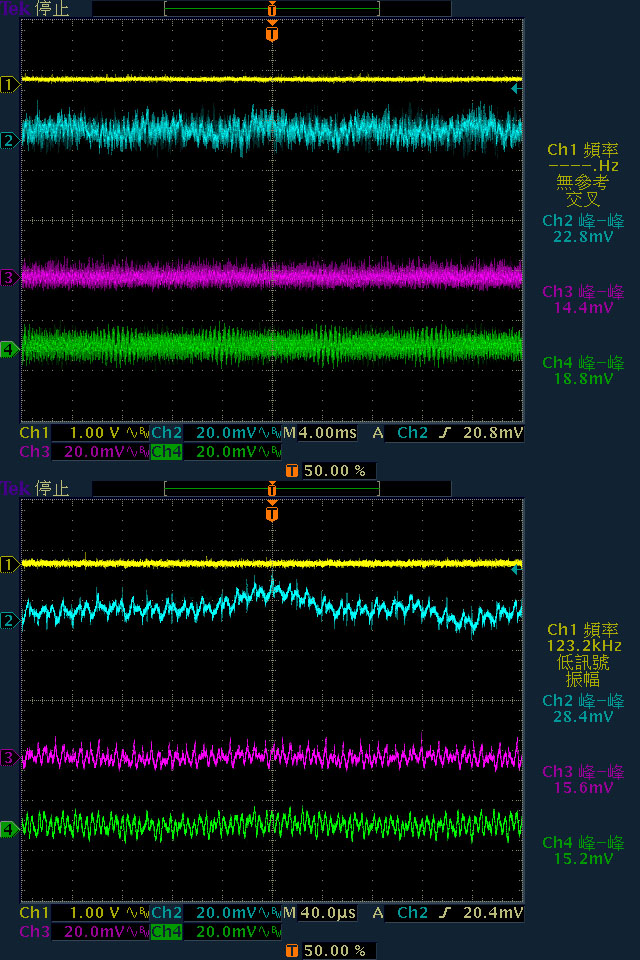

▼110V輸入時於3.3V/12A、5V/12A、12V/125A(綜合全負載)輸出下，12V/5V/3.3V各路低頻漣波分別為22.8mV/14.4mV/18.8mV，高頻漣波分別為28.4mV/15.6mV/15.2mV
▼110V輸入時於12V/130A(純12V全負載)輸出下，12V/5V/3.3V各路低頻漣波分別為20.8mV/14.4mV/14.8mV，高頻漣波分別為18mV/14.8mV/15.6mV
▼110V輸入下12V啟動動態負載，變動範圍5A至25A，維持時間500微秒，最大變動幅度為146mV，同時造成3.3V產生64mV、5V產生70mV的變動
▼110V輸入下12V啟動動態負載，變動範圍25A至50A，維持時間500微秒，最大變動幅度為182mV，同時造成3.3V產生82mV、5V產生82mV的變動
▼110V輸入下12V啟動動態負載，變動範圍50A至100A，維持時間500微秒，最大變動幅度為316mV，同時造成3.3V產生134mV、5V產生144mV的變動
▼110V輸入下12V啟動動態負載，變動範圍10A至107A，維持時間500微秒，最大變動幅度為526mV，同時造成3.3V產生208mV、5V產生218mV的變動
▼110V輸入時電源供應器滿載輸出下內部的紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)

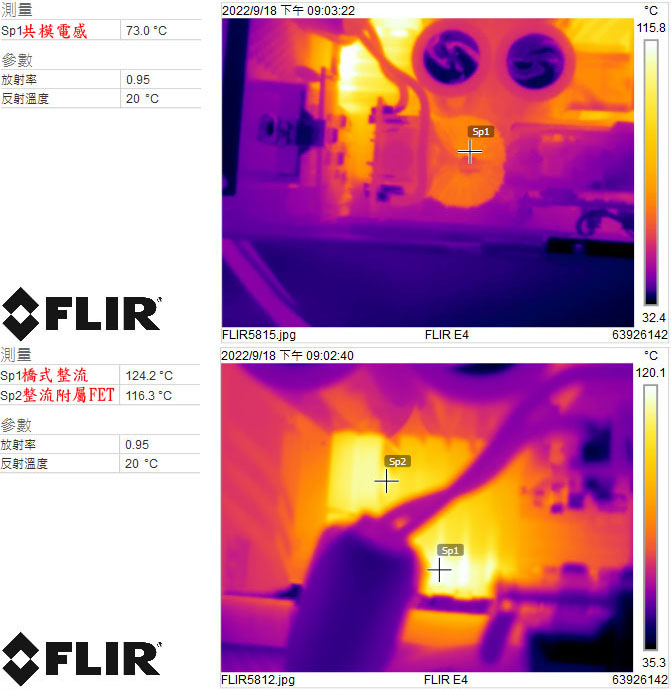

▼110V輸入時電源供應器滿載輸出下共模電感(上圖)及橋式整流/整流附屬MOSFET(下圖)的紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)
▼110V輸入時電源供應器滿載輸出下APFC GaN FET/APFC DIODE/APFC電感(上圖)及一次側MOSFET/諧振電感(下圖)的紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)
▼110V輸入時電源供應器滿載輸出下二次側區域(上圖)及DC-DC(下圖)的紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)
▼110V輸入時單條EPS 4+4P連續輸出28A(336W)10分鐘後的模組化接頭紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)
▼110V輸入時單條單頭PCIE 6+2P連續輸出21A(252W)10分鐘後的模組化接頭紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)
▼110V輸入時單條雙頭PCIE 6+2P連續輸出21A(252W)10分鐘後的模組化接頭紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)
▼用隨附的12VHPWR模組化線材去接MSI GEFORCE RTX 4090 GAMING X TRIO進行測試
▼執行FURMARK 30分鐘後，電源端8P模組化插頭(上圖)及顯示卡端12VHPWR插頭(下圖)的紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)
本體及內部結構心得小結：
◆採用全模組化設計，ATX20+4P/EPS 4+4P/PCIE 6+2P線組採用黑色傘繩編織線，理線梳已預先安裝。SATA/大4P採用18AWG黑色帶狀模組化線材。提供1個ATX 20+4P，2個EPS 4+4P，10個PCIE 6+2P，12個帶固定卡榫SATA(9個直角，3個直式)，6個大4P。未附上小4P接頭或轉接線
◆隨附1條12VHPWR插頭16AWG黑色編織網包覆模組化線材，使用2個8P模組化插座供電，採用600W定義
◆鋁合金風扇護網可單獨拆下，方便清理灰塵。風扇具備0 dB Fan功能，於低負載/低溫下風扇停止運轉，待負載/溫度提高後才會啟動並採溫控運轉
◆交流輸入插座及總開關後方加上小電路板，上面有保險絲、2個Y電容、1個X電容及X電容放電IC，背面未覆蓋絕緣隔板。磁芯、L/N電源線、保險絲有包覆套管，突波吸收器未包覆套管
◆電路板背面焊點整體做工良好，大電流區域有敷錫處理，二次側迴路有加上金屬板
◆雙TI數位控制器分別控制APFC及全橋諧振/同步整流12V功率級，搭配DC-DC轉換3.3V/5V/-12V
◆APFC採用氮化鎵GaN功率元件
◆APFC電容使用TK，其他固態/電解電容使用Nippon Chemi-con/Rubycon
◆二次側電源管理IC可偵測輸出電壓是否在正常範圍
◆內建微控制器控制OLED螢幕顯示交流輸入功率及RGB LED燈光
各項測試結果簡單總結：
◆110V輸入時ASUS ROG THOR 1600W於10%/20%/50%/100%下效率分別為92.16%/94.55%/94.62%/92.26%，符合80PLUS鈦金認證要求10%輸出90%效率、20%輸出92%效率、50%輸出94%效率、100%輸出90%效率
◆110V輸入時ASUS ROG THOR 1600W的功率因數修正，滿足80PLUS鈦金認證要求輸出20%下功率因數需大於0.95
◆220V輸入下，ASUS ROG THOR 1600W於10%/20%/50%/100%下效率分別為92.41%/95.05%/95.79%/94.25
◆110V輸入的偏載測試，12V維持空載，測試3.3V滿載、5V滿載、3.3V/5V滿載的3.3V/5V/12V電壓變化，均未超出±5%範圍
◆110V輸入下側面OLED顯示功耗與實際交流功耗比較起來顯示值整體偏高，功耗越大，偏高幅度越大
◆110V輸入下電源啟動至綜合全負載輸出狀態，12V上升時間為18ms，3.3V/5V上升時間為5ms
◆110V輸入下綜合全負載輸出狀態切斷AC輸入模擬電力中斷，12V於23ms後降至11.4V
◆110V輸入下輸出無負載時3.3V/5V帶有小振幅高頻漣波，12V帶有小振幅低頻漣波；輸出達12V/35A後12V漣波波形維持不變；於綜合全負載輸出下12V/5V/3.3V各路低頻漣波分別為22.8mV/14.4mV/18.8mV；於純12V全負載輸出下12V/5V/3.3V各路低頻漣波分別為20.8mV/14.4mV/14.8mV
◆110V輸入下12V動態負載測試，變動範圍5A至25A，維持時間500微秒，最大變動幅度為146mV
◆110V輸入下12V動態負載測試，變動範圍25A至50A，維持時間500微秒，最大變動幅度為182mV
◆110V輸入下12V動態負載測試，變動範圍50A至100A，維持時間500微秒，最大變動幅度為316mV
◆110V輸入下12V動態負載測試，變動範圍10A至107A，維持時間500微秒，最大變動幅度為526mV
◆110V輸入時熱機下3.3V過電流截止點在33A(165%)，5V過電流截止點在30A(150%)
報告完畢，謝謝收看
