JONSBO喬思伯VR4機殼開箱

JONSBO喬思伯VR4機殼特色:

●正面/左側/右側一體式無縫金屬網孔板提供良好通風效果,內部固定結構採後抽式設計,上蓋免用工具即可開啟

●正面/後方提供最多4顆120mm風扇安裝空間

●正面可安裝最大360mm一體式水冷散熱排

●底部電源進氣口內置磁吸式過濾網

●頂置式I/O面板提供1個USB3.2 Gen1 Type-A及1個USB3.2 Gen1 Type-C

●下方硬碟架安裝位置可2段調整,可安裝2顆3.5吋硬碟或1顆3.5吋硬碟加1顆2.5吋SSD

●電源艙隔板有1個2.5吋SSD安裝空間


JONSBO喬思伯VR4機殼規格:

本體含腳座尺寸(DxWxH):398x216x440mm

可安裝主機板種類:ATX、Micro ATX、ITX

前置I/O埠:1個USB3.2 Gen1 Type-A、1個USB3.2 Gen1 Type-C

下方硬碟架3.5吋安裝空間:2個

下方硬碟架2.5吋安裝空間:1個(與3.5吋空間共用)

電源艙隔板2.5吋安裝空間:1個

標準擴充槽:7個

前方風扇安裝空間:3個120mm/2個140mm

後方風扇安裝空間:1個120mm

過濾網:正面/左側/右側金屬網孔板,底部電源進氣口磁吸式過濾網

可安裝CPU散熱器高度:167mm

可安裝顯示卡長度:320-345mm

可安裝電源供應器長度:170-200mm

正面可安裝水冷排尺寸:120/140/240/280/360mm

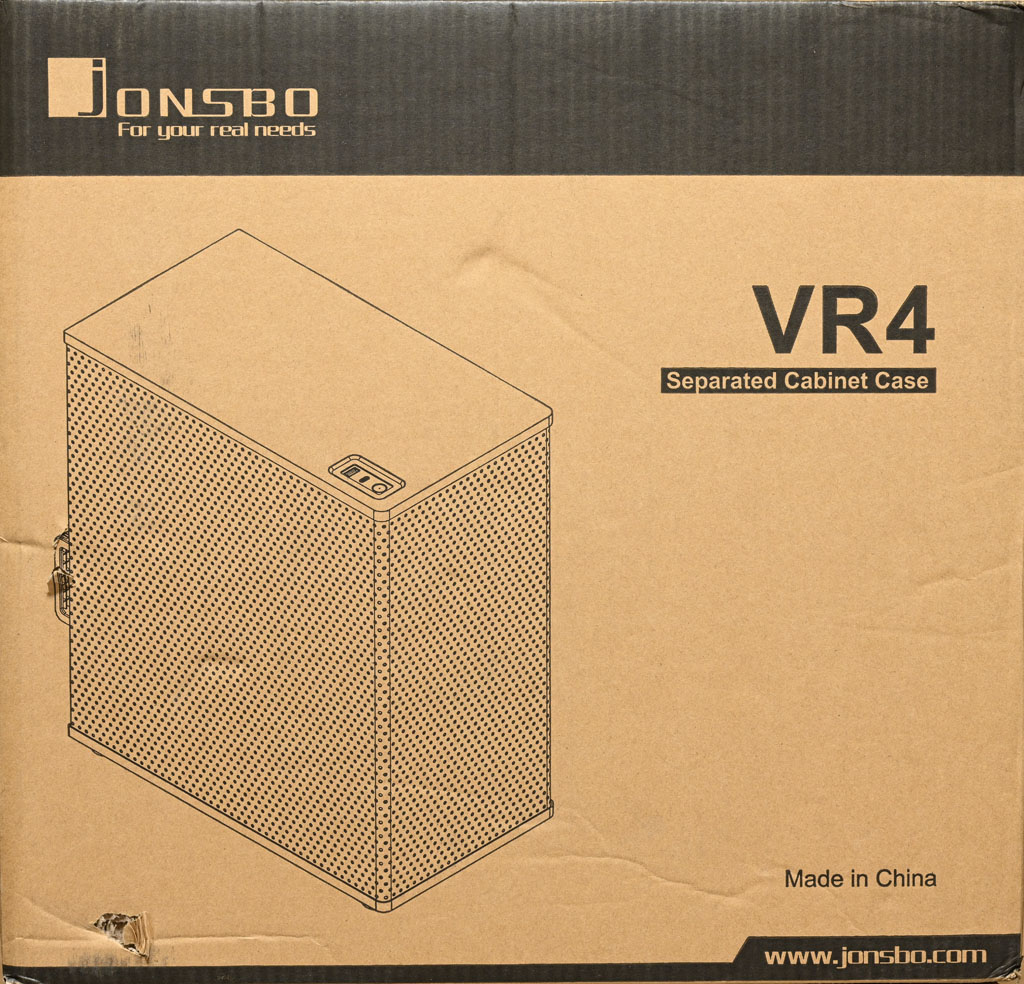

▼此面外箱有商標、外觀單線圖、產品名稱、產地、官方網址

▼此面外箱有商標、外觀單線圖、產品名稱、產地、官方網址

▼此面外箱有商標、產品名稱、顏色標示、中文顏色標示/產品規格、運輸標誌、中文廠商資訊、產地

▼此面外箱有商標、產品名稱、英文顏色標示/產品規格、運輸標誌、英文廠商資訊、條碼、中文產品資訊、產地

▼外箱頂部有商標、運輸標誌、代理商貼紙、活動貼紙

▼機殼正面為整片的金屬網孔板

▼機殼左側面為整片的金屬網孔板,左邊為抽出內部結構用的施力把手

▼機殼右側面為整片的金屬網孔板,右邊為抽出內部結構用的施力把手

▼機殼底部圓柱形腳座有防滑墊,底部電源進氣口內置磁吸式過濾網

▼機殼後方右上通風口配置長條形固定孔,可安裝1個120mm風扇。下面電源供應器固定板僅提供單一方向安裝螺絲孔,安裝電源時要先拆卸固定板,放入電源供應器後再鎖上固定板。紅色箭頭螺絲為內部結構固定螺絲(4顆)

▼配置7個標準擴充槽,僅最上方3個槽位安裝可重複使用的擋板,其餘槽位為一次性擋板。擴充槽固定螺絲蓋板使用螺絲固定

▼頂部金屬蓋板無固定機制,免用工具即可開啟

▼位於頂部前方左側的縱置式I/O埠、按鈕與指示燈,由前至後分別是電源按鈕/電源指示燈、1個USB3.2 Gen1 Type-A、1個USB3.2 Gen1 Type-C

▼頂部金屬蓋板開啟圖,紅色箭頭螺絲為內部結構固定螺絲(1顆)

▼拆卸後方及頂部共5顆固定螺絲後,可將內部結構往後抽出網狀外殼

▼若要方便拆裝,可將網狀外殼下方電源進氣口內側磁吸式過濾網取出改為吸附在外側

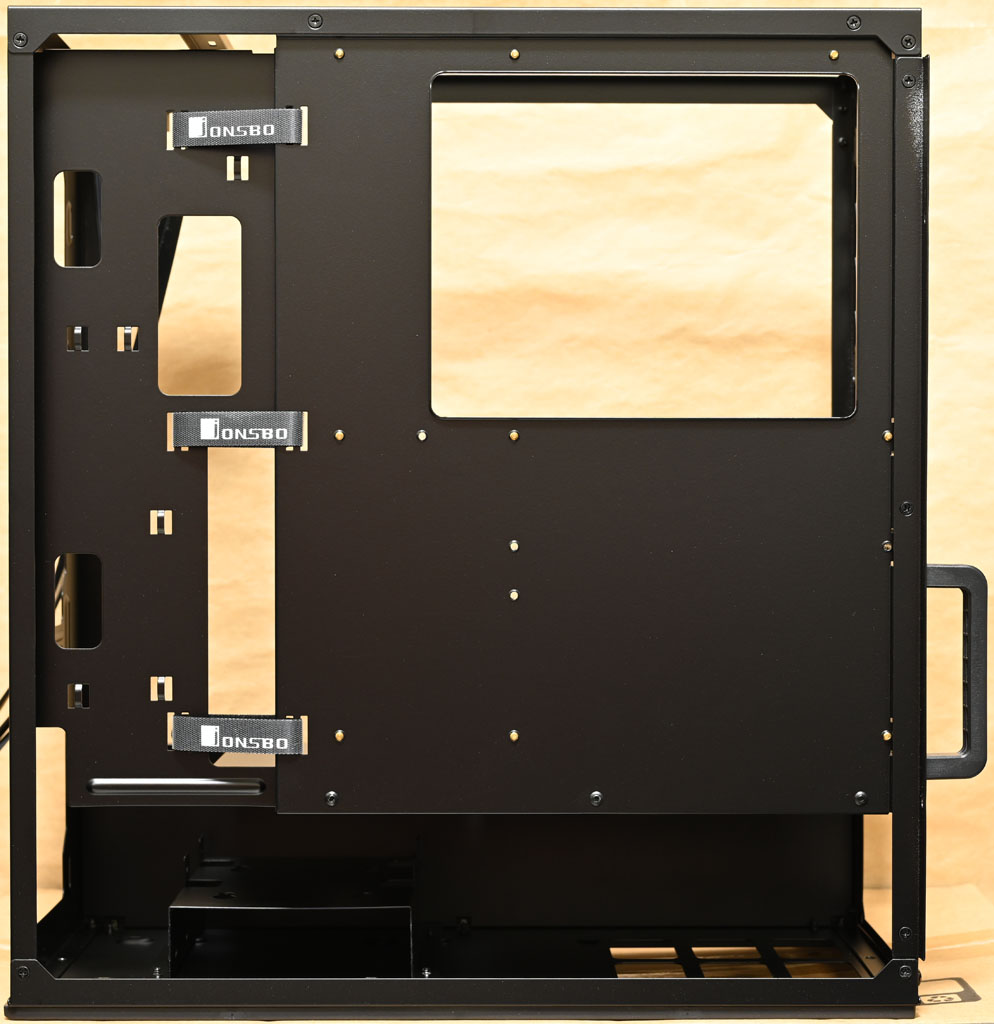

▼內部結構左側面,主機板/介面卡安裝區與電源艙採隔離設計,底板右側穿線開孔有3條固定線路的魔鬼氈束帶,從擴充槽到正面的長度為373mm

▼固定內部結構、電源供應器固定板、下方硬碟架的螺絲具備黑色墊圈

▼隨附配件有CPU電源延長線(A)、磁吸標誌(B)、3.5吋硬碟螺絲(C)、主機板銅柱/擴充槽/電源供應器螺絲及墊圈(D)、2.5吋SSD專用螺絲及橡膠墊圈(E),風扇螺絲(F)、塑膠束帶(G)

▼使用2.5吋SSD專用螺絲及橡膠墊圈時,先把橡膠墊圈裝到專用螺絲上(墊圈直徑較小部分朝向螺絲頭),再鎖上2.5吋SSD底部螺絲孔

▼機殼連接線組,1為電源指示燈,2為電源開關,3為USB3.2 Gen1 Type-A及USB3.2 Gen1 Type-C的19pin接頭

▼內部結構正面長條形固定孔可安裝3個120mm或2個140mm風扇,水冷排可裝到360mm

▼從內部看正面風扇安裝位置

▼電源艙隔板上有2個穿線開孔及1顆2.5吋SSD安裝位置(搭配專用螺絲及橡膠墊圈)

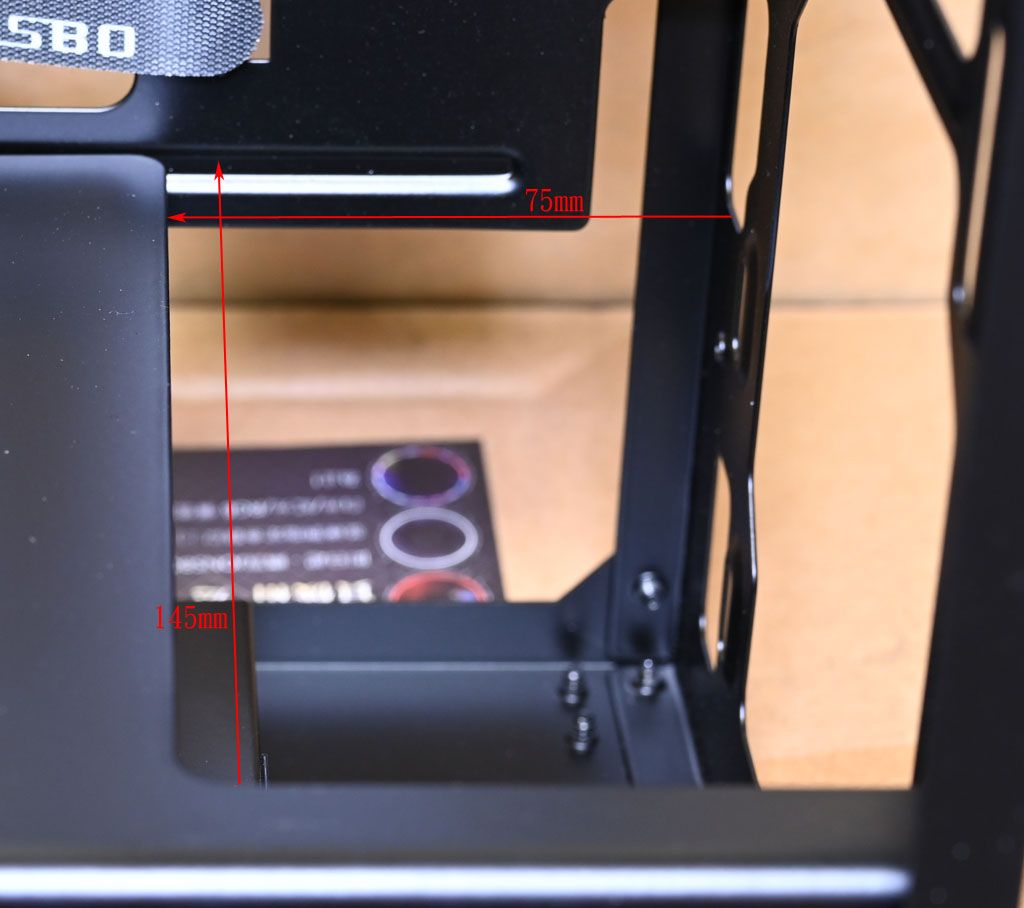

▼電源艙隔板前方開口大小為145x75mm,水冷排加風扇的厚度建議小於52mm

▼主機板安裝底板上方鏤空,方便拆裝CPU散熱器背板。3片可重複使用的標準擴充槽擋板具備網狀通風開孔

▼內部結構右側面,背板前端區域為整線空間,整線時注意線要收納好不可凸出,避免影響內部結構裝回網狀外殼

▼下方硬碟架用4顆螺絲固定在底部,具備2組安裝位置鎖點

▼下方硬碟架2段安裝位置示意圖(上/中),亦可拆除以獲得最大電源安裝空間(下)

▼安裝長度160mm的電源供應器後,電源供應器左側與2段安裝位置的硬碟架右側距離分別是77mm及48mm。電源供應器頂端與電源艙頂部無空隙

▼雖然電源供應器頂端與電源艙頂部無空隙,但電源艙隔板靠近電源供應器的開口處仍有15mm的穿線空間

▼下方硬碟架頂層可裝1顆3.5吋硬碟或1顆2.5吋SSD(搭配專用螺絲及橡膠墊圈),底層可裝1顆3.5吋硬碟

▼安裝2顆3.5吋硬碟(上圖)或1顆2.5吋SSD加1顆3.5吋硬碟(下圖)


不錯的點:

◆正面/左側/右側一體式無縫金屬網孔板提供良好通風效果,內部固定結構採後抽式設計

◆正面/後方提供最多4顆120mm風扇安裝空間。正面可裝360mm一體式水冷散熱排

◆底部電源進氣口內置磁吸式過濾網

◆頂置式I/O面板提供2個USB3.2 Gen1 Type-A及1個USB3.2 Gen2 Type-C,配件內隨附防塵橡膠塞

◆下方硬碟架安裝位置可2段調整,可安裝2顆3.5吋硬碟或1顆3.5吋硬碟加1顆2.5吋SSD。電源艙隔板有1個2.5吋SSD安裝空間

◆部分螺絲有墊圈,可避免留下鎖緊摩擦的痕跡


可改進的點:

◆未預裝任何風扇

◆上蓋無固定機制(卡榫/螺絲等)

◆擴充槽只安裝3片可重複使用擋板,其他為一次性擋板

◆內部結構右側走線空間受限,線路過度凸出會影響網狀外殼安裝

◆需使用專用螺絲及橡膠墊圈安裝2.5吋SSD,橡膠墊圈用久要注意老化問題

◆只配置電源開關及指示燈,Type-C僅支援USB3.2 Gen1


報告完畢,謝謝收看
