MSI GeForce RTX 4090 GAMING X TRIO：看著，我現在是主機板了！<(￣︶￣)>
MSI MPG Z790I EDGE WIFI：∑(☉д⊙ﾉ)ﾉ大驚！
▼MSI MPG Z790I EDGE WIFI規格表：
▼外盒正面有龍圖樣、13代Intel Core圖示、Intel Z790晶片組圖示、產品名稱、LIGHTNING GEN 5字樣、MPG圖示
▼外盒背面有產品名稱、HDMI圖示、13代Intel Core圖示、Intel Z790晶片組圖示、主機板外觀圖、特色說明、規格表、後置I/O埠配置圖、廠商資訊、產地、說明書連結QR碼
▼外盒上側面有”支援12代/13代Intel Core、Pentium Gold及Celeron處理器、PCI Express 5.0插槽”多國語言說明、加州65號法案警告、認證標誌、回收資訊。外盒下側面有產品名稱、龍圖樣及商標
▼外盒左右側面有龍圖樣、商標、產品名稱、條碼
▼主機板正面Frozr散熱片尺寸加大，確保在高負載下仍保有良好性能表現， CPU座上方/右側2片VRM散熱片使用熱導管連結，加大散熱總面積，同時在CPU座散熱片的右側內建散熱風扇(黑色部分為進氣口)，提供主動式散熱

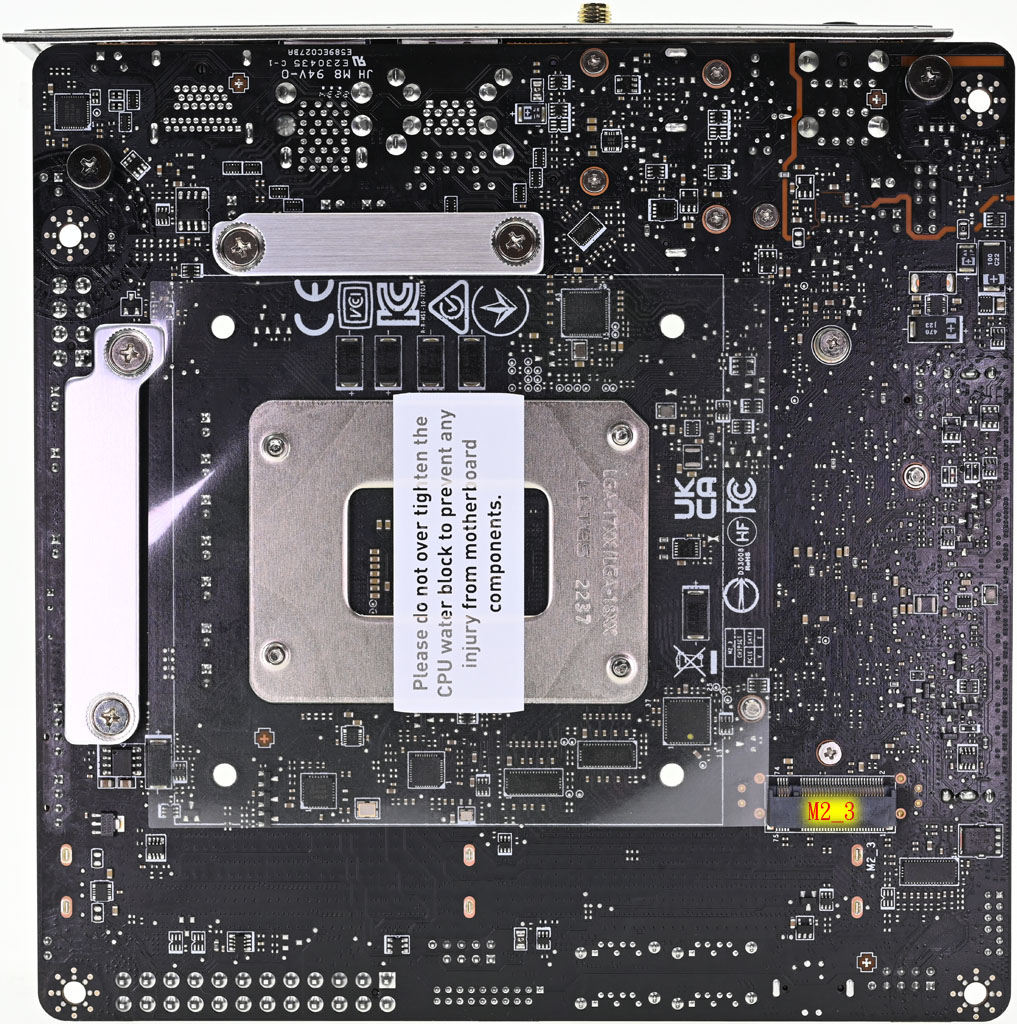

▼主機板採用12層PCB，CPU座背面2支MOSFET散熱鋁背板透過7W/mK導熱墊接觸VRM MOSFET，有助於降低溫度。右下方有M2_3插槽，支援PCIe Gen4 x4 64Gbps傳輸及2280尺寸。CPU座背面貼紙提醒使用者不要過度鎖緊水冷頭托架，避免對主機板元件造成損壞

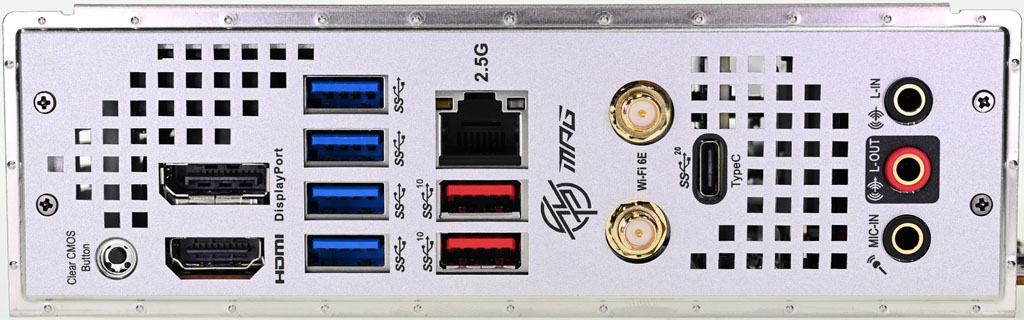

▼預裝後置I/O埠護蓋，提供更好的EMI保護及安裝便利性。由左至右是Clear CMOS按鍵、Display Port、HDMI、4個USB3.2 Gen1 Type-A、2.5Gbps有線網路RJ-45、2個USB3.2 Gen2 Type-A、Wi-Fi 6E/藍芽天線SMA接頭、USB3.2 Gen2x2 Type-C、3.5mm LINE-IN、3.5mm LINE-OUT、3.5mm MIC-IN。SMA接頭左側有MPG圖示字樣，護蓋有開散熱通風孔
▼主機板右側面有CPU供電輸入(CPU_PWR1)、5V ARGB 3pin插針(JARGB_V2_1)、CPU風扇插針(CPU_FAN1)、幫浦插針(PUMP_FAN1)、機殼入侵偵測(JCI1)
▼主機板下方有主機板供電輸入(ATX_PWR1)、前置USB2.0插針(JUSB1)、前置USB3.2 Gen1 Type-A插針(JUSB2)、SATA埠5(後)/7(前)、SATA埠(6(後)/8(前)、前置USB3.2 Gen2x2 Type-C連接器(JUSB3)、面板開關/指示燈(JFP1)

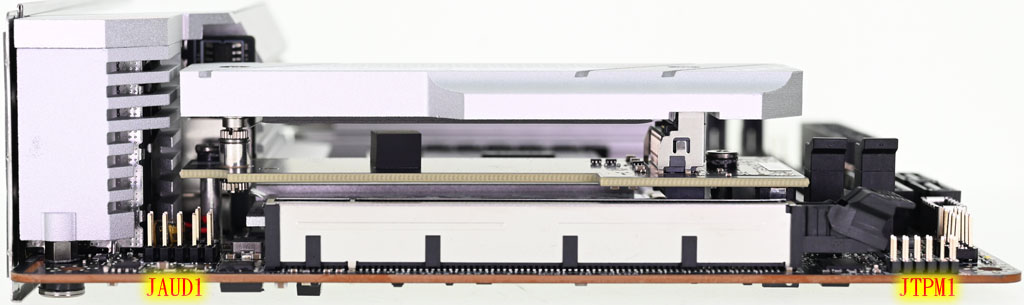

▼主機板左側面有TPM 2.0模組插針(JTPM1)及前置耳機/麥克風插針(JAUD1)
▼LGA 1700腳位CPU座，可支援12代/13代Intel Core、Pentium Gold及Celeron處理器。具備10+1+1相CPU供電VRM，使用7W/mK導熱墊讓VRM電感與MOSFET接觸散熱片，有助降低電感及MOSFET溫度
▼2支DIMM插槽可安裝2支DDR5記憶體。左下方EZ Debug LED可顯示啟動狀態及提供簡易除錯，紅色CPU指示燈表示偵測不到CPU或故障；黃色DRAM指示燈表示偵測不到DRAM或故障；白色VGA指示燈表示偵測不到GPU或故障；綠色BOOT指示燈表示偵測不到啟動裝置或故障
▼主機板左側有1支PCI Express 5.0 x16擴充槽，採用SMT表面黏著焊接技術(Surface Mount Technology)，降低雜訊干擾，提高傳輸穩定性。MSI STEEL ARMOR於擴充槽外增加金屬外罩，同時在主機板上增加強化焊接點，提高穩固性，以支撐沉重的顯示卡重量。擴充槽上方有系統風扇插針(SYS_FAN1)
▼CPU座左側搭載M.2 Shield Frozr散熱片，採層疊式結構，最下方是Z790晶片組散熱片兼M2_2插槽散熱片，最上方是M2_1插槽散熱片，可確保運作中的M.2 SSD散熱良好，避免降速，同時確保資料安全儲存
▼鬆開螺絲取下第一層散熱片，可看到下方的M2_1插槽，支援PCIe Gen4 x4 64Gbps傳輸及2280尺寸，安裝前要撕下散熱片上導熱墊的保護膜
▼鬆開螺絲取下電路板，將其翻轉至背面，可看到位於背面的M2_2插槽，支援PCIe Gen3 x4 32Gbps或SATA介面傳輸及2280尺寸，安裝前要撕下底部晶片組散熱片上導熱墊的保護膜
▼後置USB3.2 Gen2x2 Type-C埠使用子卡安裝，上方有ASMedia ASM3241控制器，提供USB3.2 Gen2x2 20Gbps傳輸速度

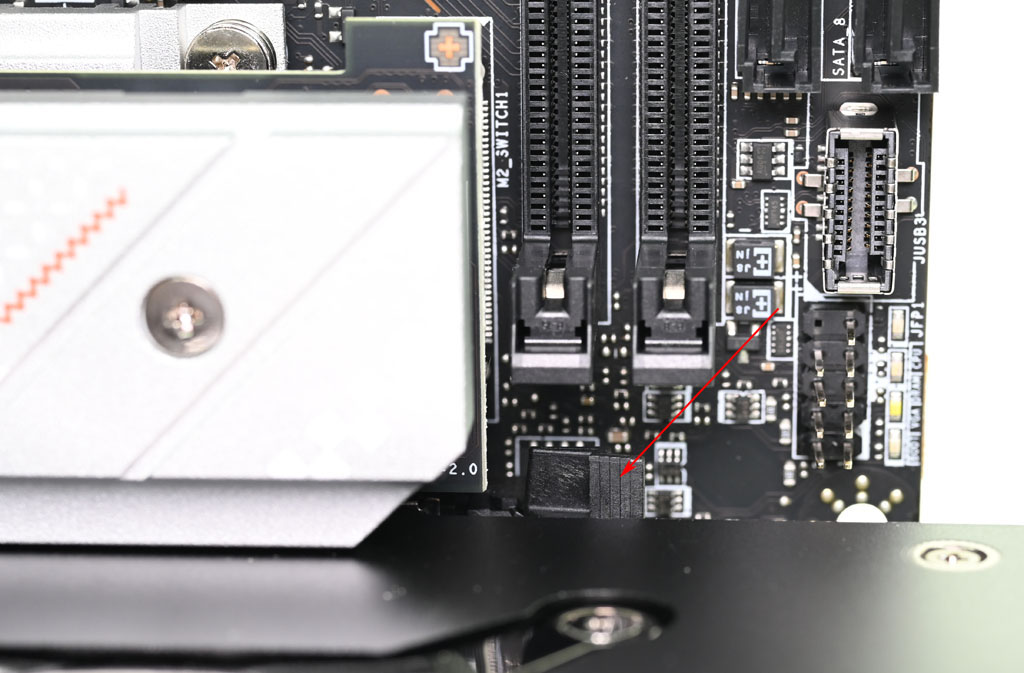

▼因為ITX主機板元件佈局緊湊，淨空區域小，安裝帶背板的散熱器時，要注意背板是否會壓迫到主機板上的元件。例如上圖扣具背板的黃色圓柱部分會碰觸到主機板上的SMD MLCC電容(紅色箭頭)並造成背板懸空，若是強行裝上可能會壓壞該SMD電容造成故障，而下圖另一種扣具背板就不會碰觸到該電容，安裝前一定要再三確認

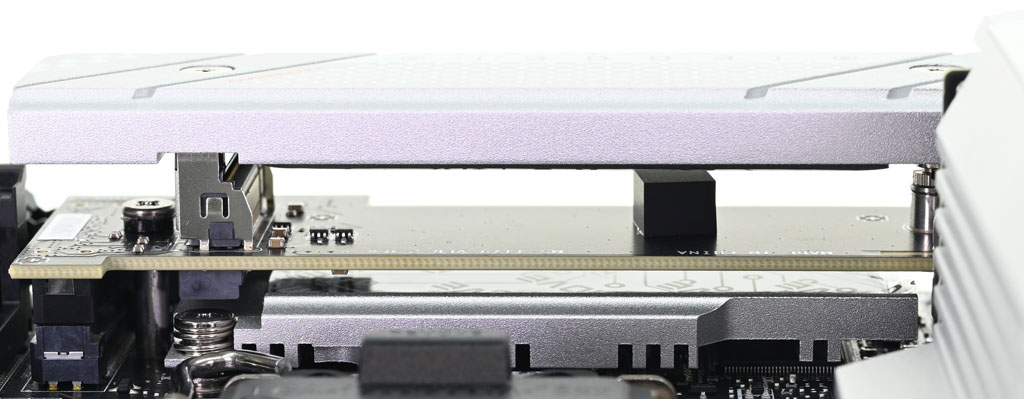

▼同時因為CPU座左側空間減小，散熱片結構也加高，若是在PCI Express擴充槽安裝大型顯示卡時，其固定卡榫(紅色箭頭)會變得難以碰觸及下壓，拆裝時也要避免造成卡榫及鄰近組件刮傷/損壞

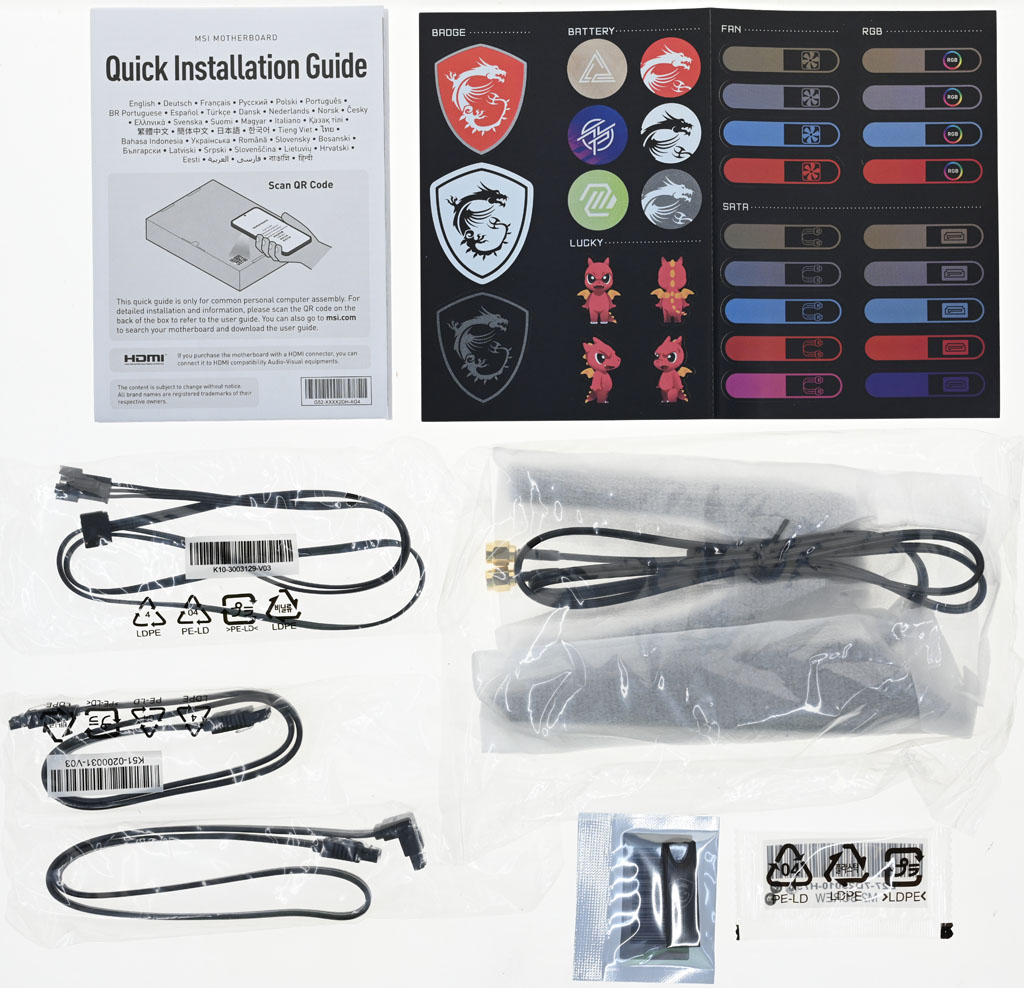

▼隨附配件有快速安裝指南、裝飾貼紙、1條ARGB轉ARGB Gen2連接線、2條SATA線、Wi-Fi/藍牙外置天線、USB隨身碟、3顆M.2固定螺絲
▼組合式Wi-Fi/藍牙外置天線，天線上有MSI字樣
▼天線底座背面有掛孔，內部有磁鐵，可吸附在可著磁金屬上
▼天線與底座結合完成圖
▼主機板驅動程式及文件都儲存在隨身碟內，隨身碟上有龍圖樣
▼裝飾貼紙，有龍圖樣貼紙、電池裝飾貼紙、Lucky吉祥物貼紙、風扇標籤、RGB燈光標籤、SATA標籤
接下來是上機測試
其他測試配備：
處理器：Intel Core i7-12700K
散熱器：MSI MEG CORELIQUID S360一體式水冷及THERMALRIGHT LGA17XX-BCF改裝扣具
記憶體：GIGABYTE AORUS MEMORY DDR5-5200MHz 32GB(2x16GB)
作業系統碟：SAMSUNG 980 PRO 1TB
電源供應器：EVGA 1000 G6 1000W
作業系統：Windows 11

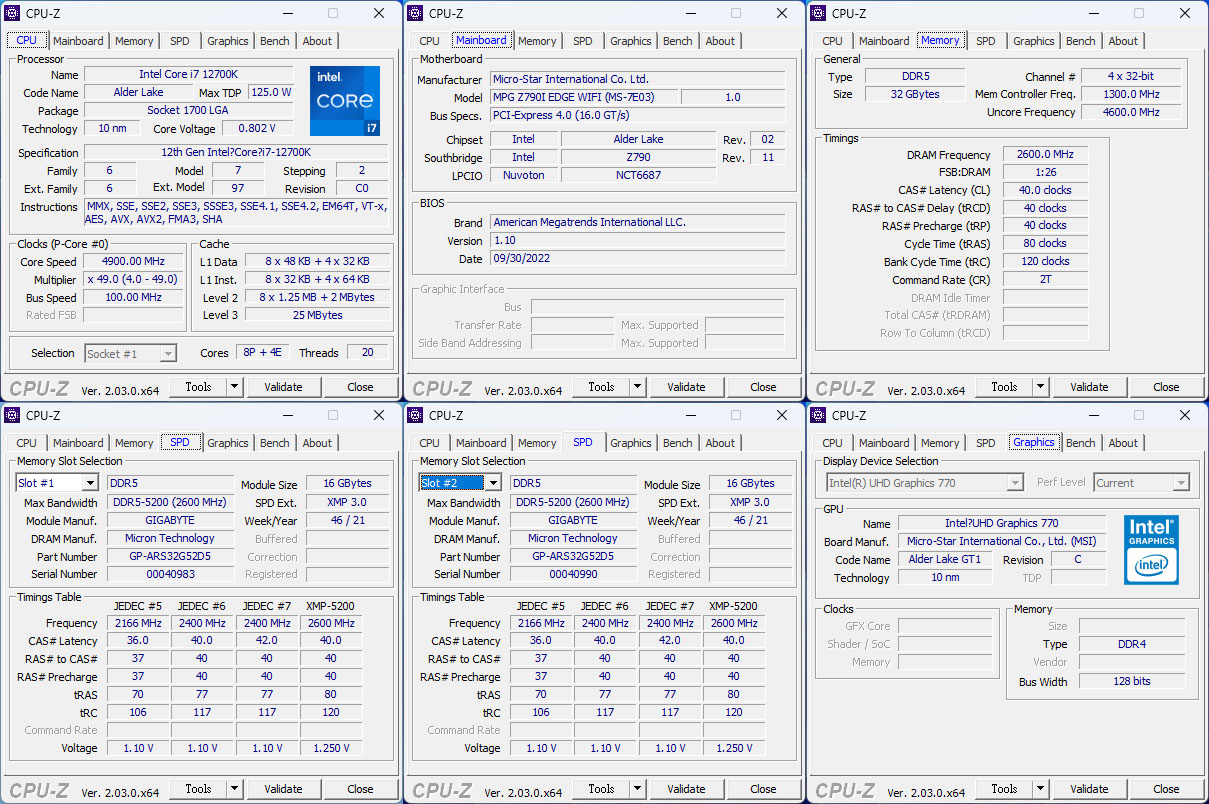

▼CPU-Z的CPU/Mainboard/Memory/SPD/Graphics資訊
▼CPU-Z的Version 17.01.64/Version 19.01.64(beta)/Version 19.01.64 AVX2(beta)單核/多核Benchmark測試結果
▼AIDA64的快取/記憶體測試結果
▼AIDA64的記憶體讀取、記憶體寫入、記憶體複製、記憶體延遲、CPU Queen、CPU PhotoWorxx、CPU ZLib、CPU AES、CPU SHA3、FPU Julia、FPU Mandel、FPU SinJulia、FP32 Ray-Trace、FP64 Ray-Trace等項目的測試結果
▼AIDA64的GPGPU測試結果
▼CINEBENCH R20測試結果，分數8684
▼CINEBENCH R23多核/單核測試結果，多核分數22711，單核分數1880
▼Geekbench單核/多核測試成績及測試詳細結果，單核分數1952，多核分數15600
▼Geekbench顯示核心OpenCL/Vulkan測試成績及測試詳細結果，OpenCL分數9129，Vulkan分數9172
▼3DMARK的CPU Profile測試結果
▼3DMARK的STORAGE BENCHMARK測試分數為3441
▼PCMARK 10測試分數為6240
▼Intel XTU測試分數4078，XTU2測試分數7546
▼高負載測試前CPU核心溫度33℃、CPU封裝溫度40℃、系統溫度58℃、MOS溫度47℃、PCH溫度65℃
▼30分鐘高負載測試後CPU核心溫度79℃、CPU封裝溫度58℃、系統溫度59℃、MOS溫度59℃、PCH溫度61℃
▼30分鐘高負載測試後主機板的紅外線熱影像圖(左上後置I/O埠，右上正面VRM，左下背面VRM，右下擴充槽)
▼安裝好作業系統及網路驅動程式後，連接上網路，檢查Windows更新時，MSI Driver Utility Installer會自動跳出，勾選”我已閱讀並同意MSI服務條款”後，按下”下一步”

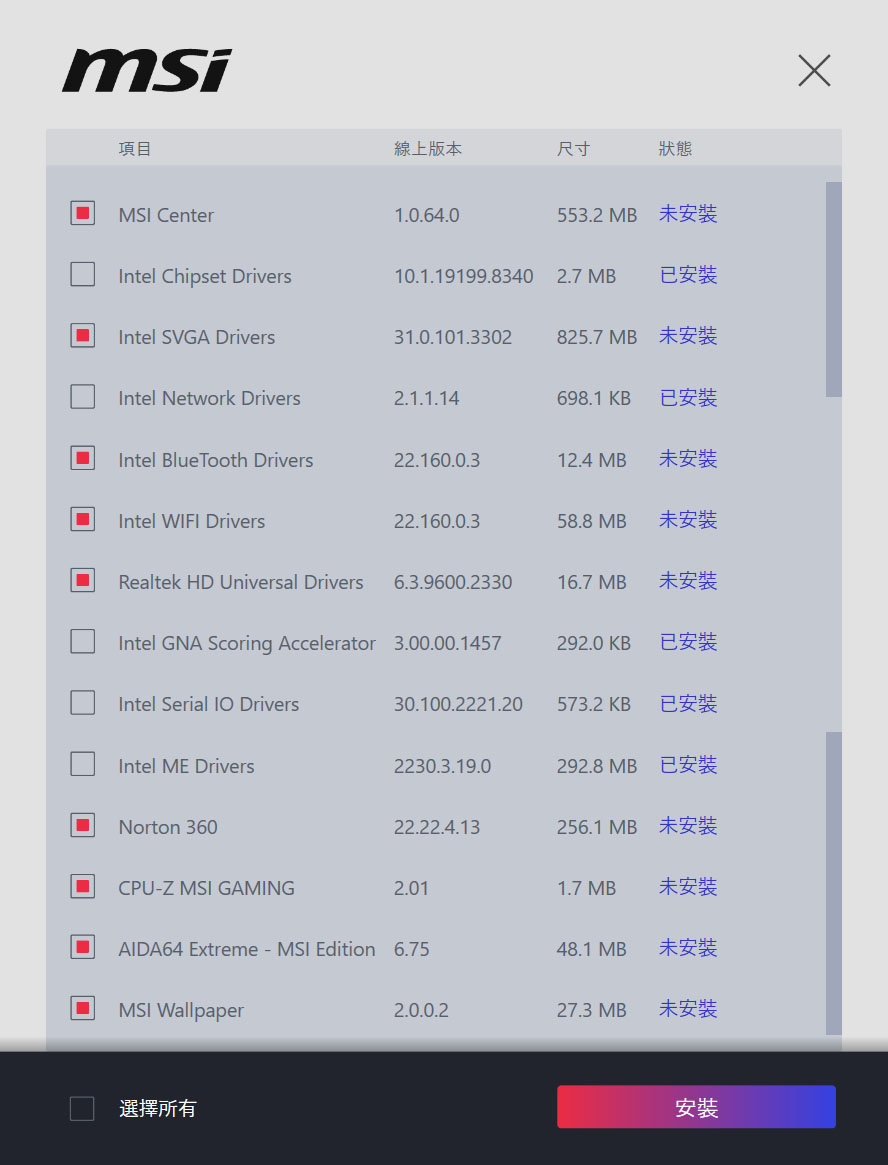

▼會顯示出可安裝的項目、目前版本及容量，可單獨選擇想要安裝的項目，或是勾選左下”選擇所有”來選擇所有項目。已經安裝的項目會自動取消選擇
▼按下”安裝”後，所選擇的項目會開始下載及安裝，並在下方出現進度條
▼所有選擇項目都安裝完成後，會提示請重新開機，完成驅動及程式的安裝，按下”完成”離開
▼MSI Center初次啟動時，使用者可選擇適合的使用情境(遊戲/創作/網路瀏覽/工作/教育/串流/寫程式/影像編輯/家庭劇院)，若要跳過或自訂，可點選右下”Skip”
▼MSI Center硬體監控頁面，左邊會顯示目前CPU使用率、CPU頻率、CPU核心溫度、CPU插槽溫度、CPU風扇百分比，右邊會顯示詳細溫度、電壓、頻率、Resizable Bar狀態
▼MSI Center功能集頁面，顯示所有可用功能
▼MSI Center功能集頁面→智慧排序，可選使用者優先級(拖曳自訂程式優先級)、即時(目前使用的程式有最佳性能)、智慧優先順序(利用人工智慧自動排定優先順序，將系統資源添加到最常用的程式)
▼MSI Center功能集頁面→智慧排序支援應用程式列表，列表內程式已支援，亦可按下”增加”掃描及新增程式
▼MSI Center功能集頁面→遊戲畫面擷取，要先下載遊戲畫面擷取Plug-in才可使用

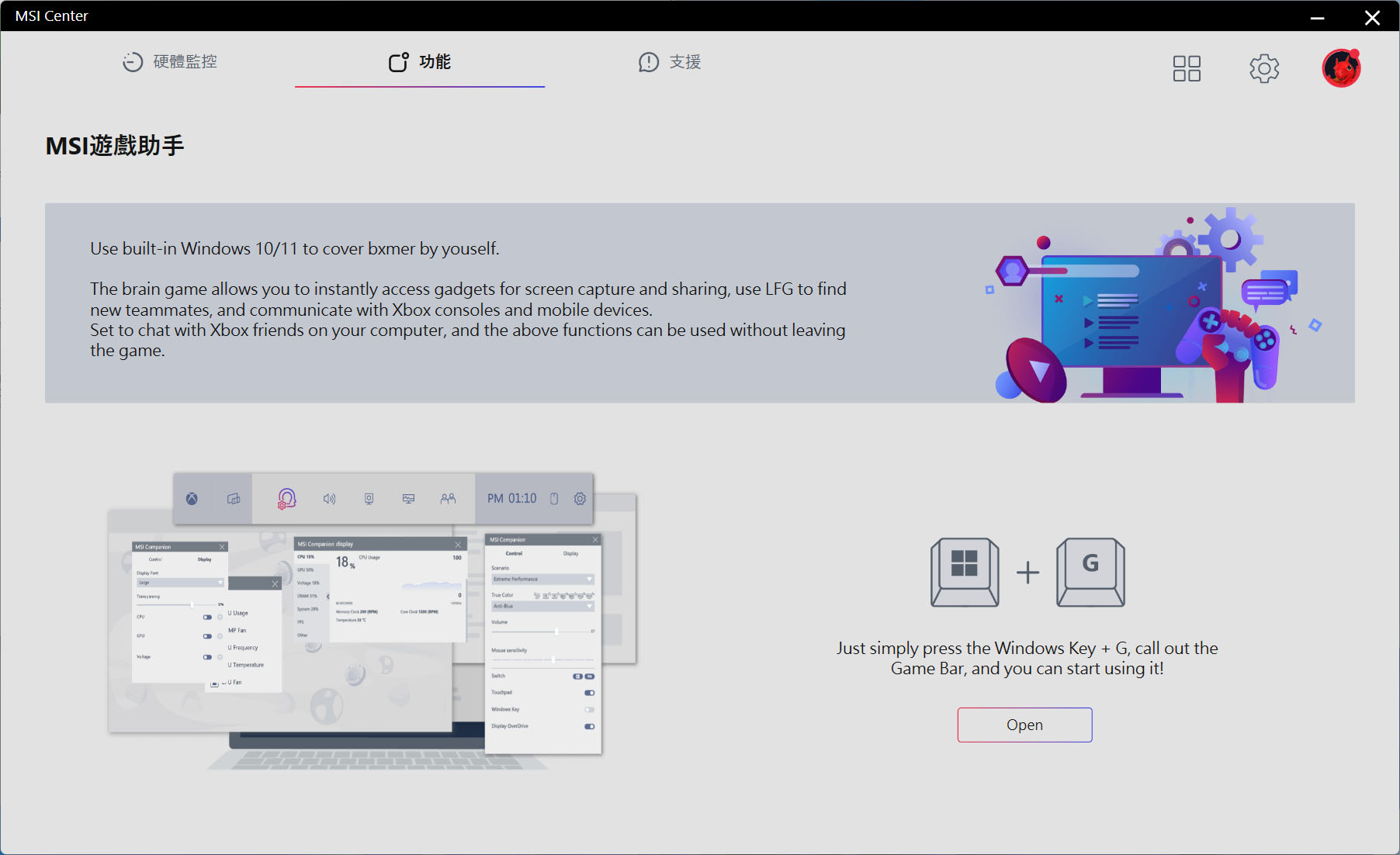

▼MSI Center功能集頁面→MSI遊戲助手
▼MSI Center功能集頁面→電競模式，為遊戲玩家自動設定，提供最佳化視覺及音效設定，帶給玩家更卓越的遊戲體驗

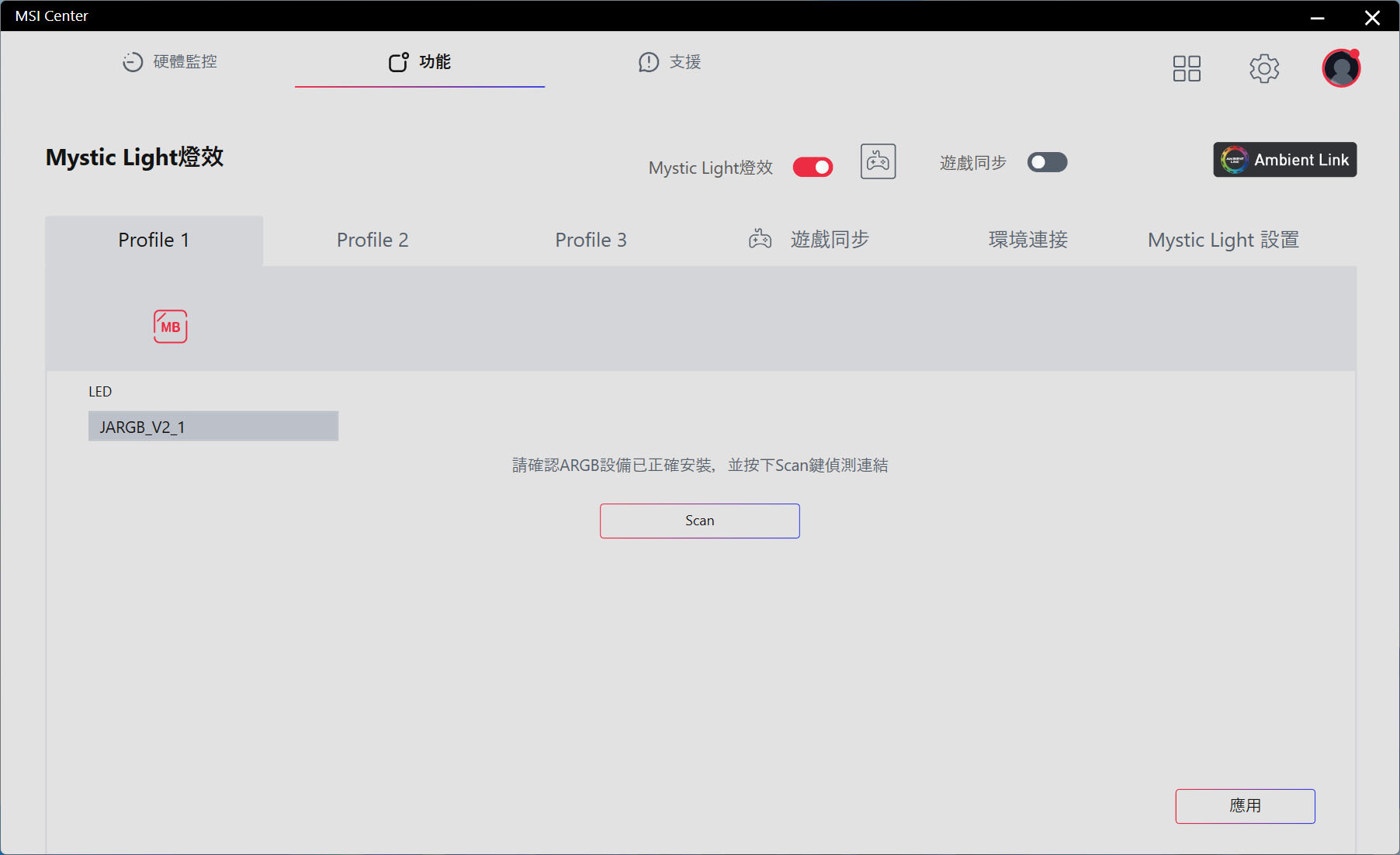

▼MSI Center功能集頁面→Mystic Light燈效，提供3組自定義設定檔

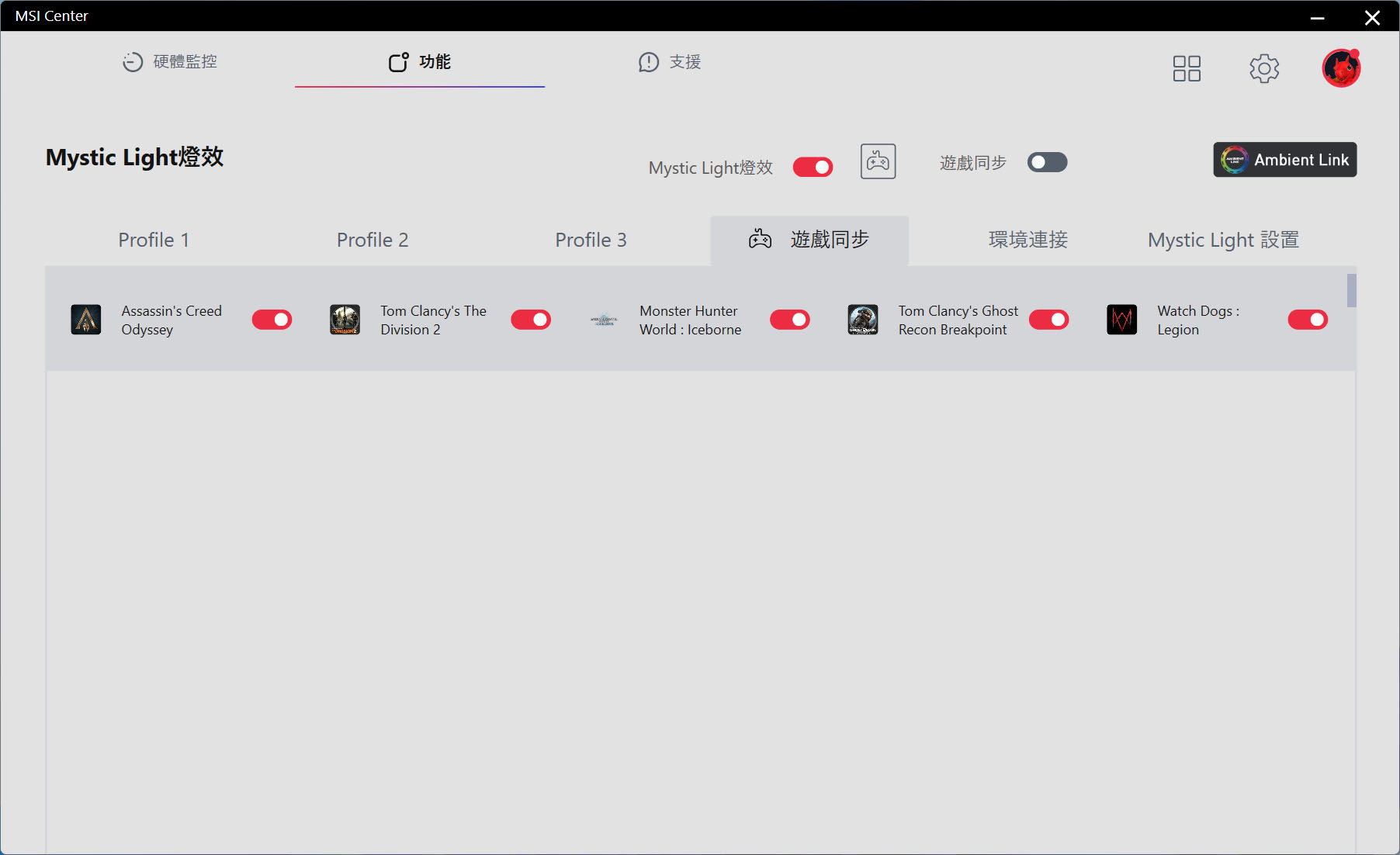

▼MSI Center功能集頁面→Mystic Light燈效，遊戲同步可針對表列遊戲進行同步控制
▼MSI Center功能集頁面→Mystic Light燈效，環境連接可連接環境光套件並同步控制
▼MSI Center功能集頁面→Mystic Light燈效，Mystic Light設置可調整第三方RGB軟體、LED燈效省電模式、語音控制功能
▼MSI Center功能集頁面→智慧圖片管理
▼MSI Center功能集頁面→設備加速，可針對USB及儲存的加速開啟/關閉
▼MSI Center功能集頁面→快充，可開啟Super Charger功能
▼MSI Center功能集頁面→系統診斷，顯示系統檢測及SSD狀態
▼MSI Center功能集頁面→True Color，可選擇護眼模式、遊戲模式、電影模式、自訂模式、預設
▼MSI Center功能集頁面→True Color，自訂模式可調整全部(紅+綠+藍)/紅色/綠色/藍色的伽馬值、等級、亮度、對比度
▼MSI Center功能集頁面→使用情境，可選擇極致模式(為3A級遊戲提供極致效能設置及超頻選項)、平衡模式(最舒適平衡的MSI系統預設值)、靜音模式(最安靜的系統設定，讓電腦保持低噪音運作)、自定義(依照需求自定義效能等級及風扇轉速)
▼使用情境選擇自定義後，可進入檔案設定，可調整CPU頻率、遊戲增強、MSI快速啟動、CPU電壓、記憶體資訊、記憶體時序、記憶體電壓、CPU GT電壓、內顯倍率、CPU風扇、幫浦風扇1、系統風扇1、MOS風扇
▼使用情境→檔案設定→CPU頻率，顯示CPU各核心的頻率
▼使用情境→檔案設定→遊戲增強，可開啟/關閉CPU及記憶體XMP增強模式
▼使用情境→檔案設定→CPU電壓，顯示及調整目前CPU相關電壓
▼使用情境→檔案設定→記憶體資訊，顯示目前插槽內已安裝的記憶體模組資訊
▼使用情境→檔案設定→記憶體時序，可切換顯示A通道/B通道/所有通道記憶體時序
▼使用情境→檔案設定→記憶體電壓，顯示及調整目前記憶體相關電壓
▼使用情境→檔案設定→CPU風扇，先將使用情境頁面右上CPU/Fan軟體控制模式打開，便可進行調整。智慧風扇控制(上圖)左邊顯示目前轉速、轉速範圍、溫度範圍，右邊溫度-轉速曲線圖提供4個控制點，拖曳點可調整，按下”風扇調控”會進行自動偵測及調整，按下”預設”可恢復預設值。手動風扇控制(下圖)左邊顯示目前轉速，右邊可調整25%-100%固定轉速，按下”預設”可恢復預設值

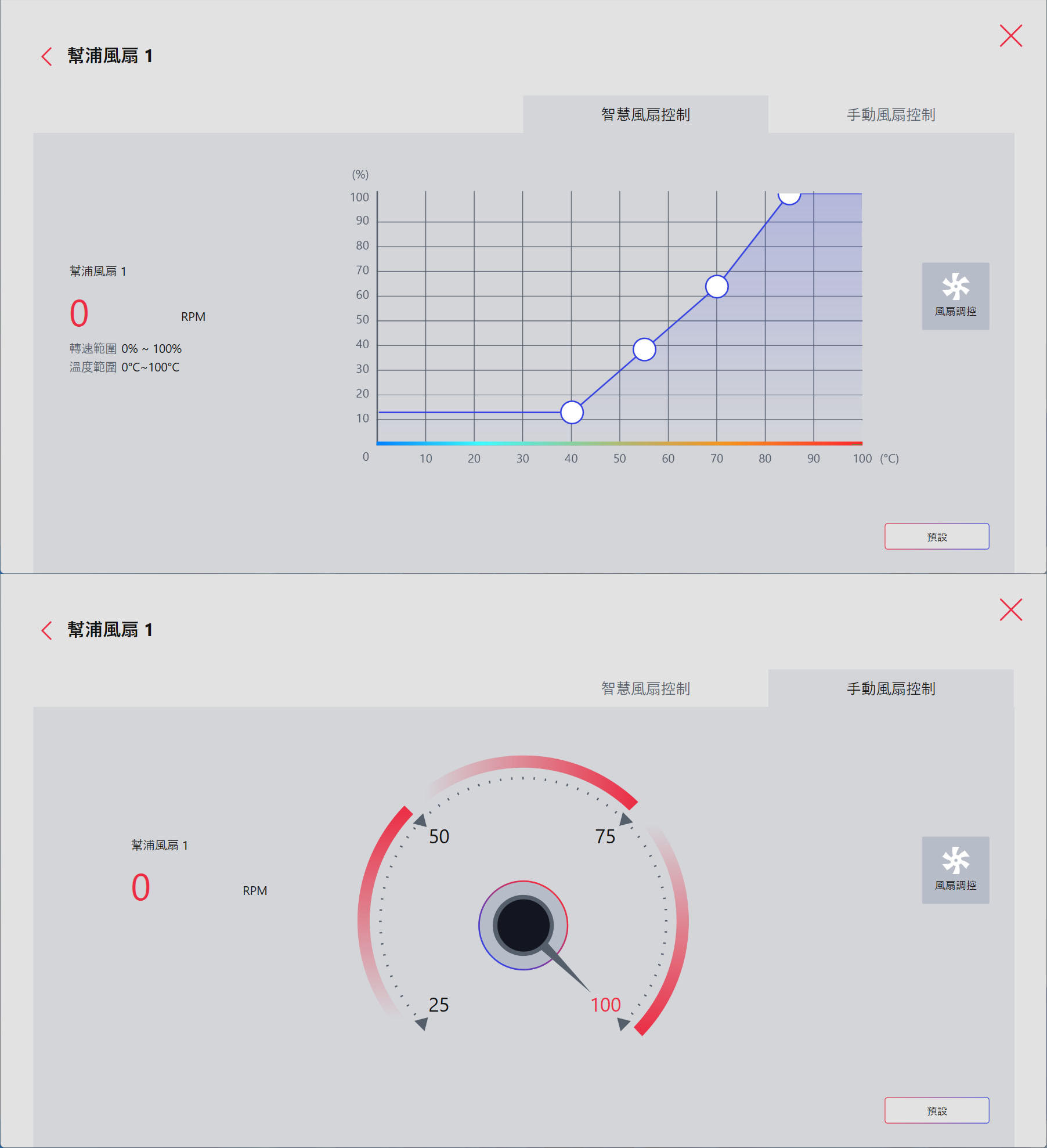

▼使用情境→檔案設定→幫浦風扇1，智慧風扇控制(上圖)左邊顯示目前轉速、轉速範圍、溫度範圍，右邊溫度-轉速曲線圖提供4個控制點，拖曳點可調整，按下”風扇調控”會進行自動偵測及調整，按下”預設”可恢復預設值。手動風扇控制(下圖)左邊顯示目前轉速，右邊可調整25%-100%固定轉速，按下”預設”可恢復預設值
▼使用情境→檔案設定→系統風扇1，智慧風扇控制(上圖)左邊顯示控制來源(CPU核心/CPU插槽/系統/MOS/PCH溫度)、目前轉速、控制來源溫度、轉速範圍、溫度範圍，右邊溫度-轉速曲線圖提供4個控制點，拖曳點可調整，按下”風扇調控”會進行自動偵測及調整，按下”預設”可恢復預設值。手動風扇控制(下圖)左邊顯示目前轉速，右邊可調整50%-100%固定轉速，按下”預設”可恢復預設值
▼使用情境→檔案設定→MOS風扇，智慧風扇控制左邊顯示模式(靜音/平衡/增強/手動)、目前轉速、轉速範圍、溫度範圍，右邊為當下模式溫度-轉速曲線圖
▼MSI Center功能集頁面→設定與歷史，可設定自動更新功能要檢查及更新的項目，並顯示歷史記錄

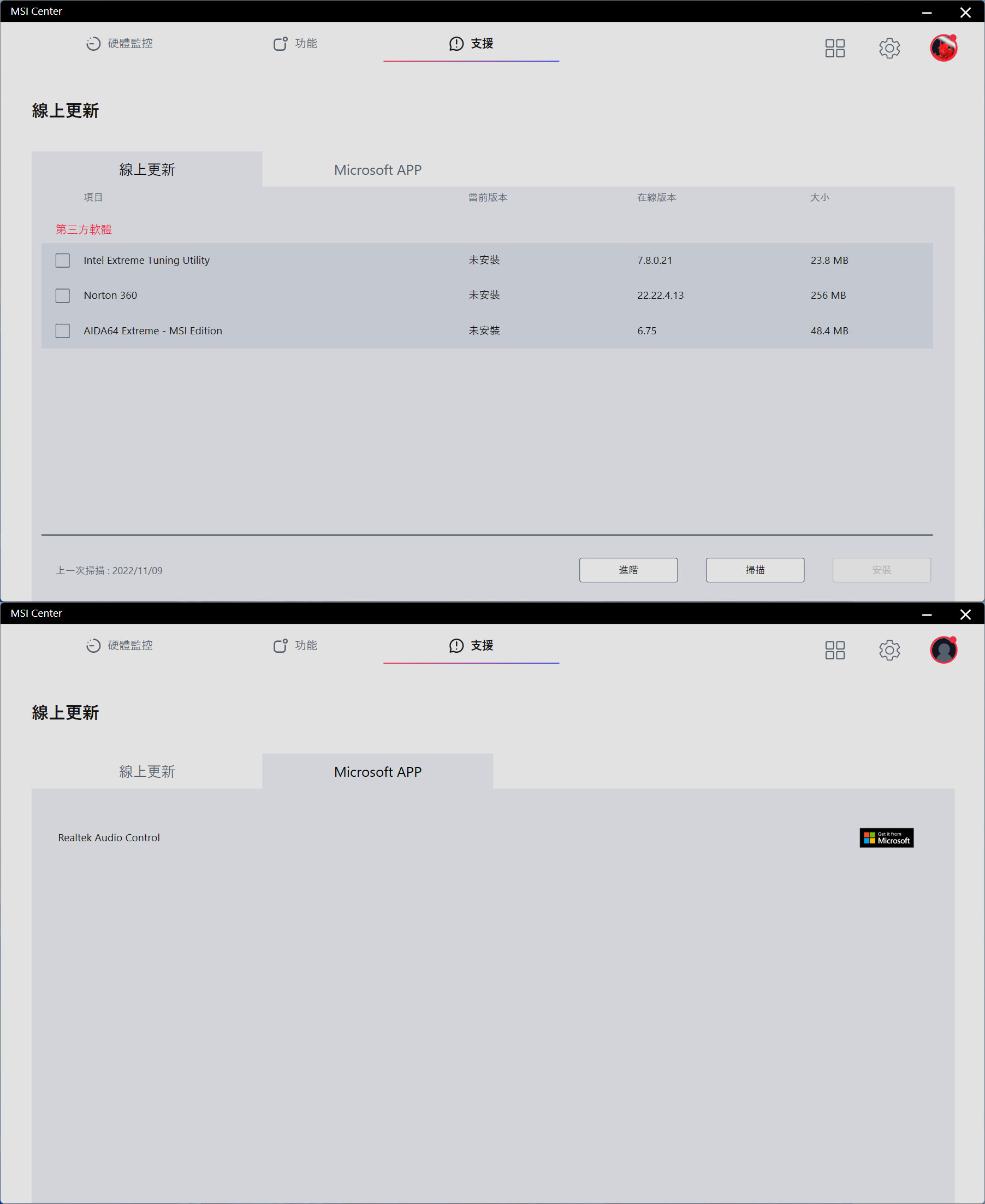

▼MSI Center支援頁面→線上更新，可以搜尋更新，分為線上更新及Microsoft APP，按下進階/掃描按鍵可搜尋更新版本。若有搜尋到可用更新，會出現在列表內，並選擇是否安裝；若無可用更新，會出現暫無更新字樣
▼MSI Center支援頁面→系統訊息，可以顯示硬體、驅動程式、BIOS、韌體等資訊，可匯出系統訊息或重新掃描
報告完畢，謝謝收看
