Cooler Master V 1100 SFX ATX 3.0 1100W特色：
●80PLUS白金認證轉換效率，典型轉換效率可達92%，節省電能消耗，降低廢熱產生
●SFX機身尺寸，隨附SFX轉ATX固定架，全模組化設計，採用黑色帶狀及編織網包覆模組化線材
●處理器12V供電提供1個EPS 4+4P接頭及1個EPS 8P接頭，支援高階Intel/AMD處理器及主機板平台
●相容ATX 3.0/PCIe 5.0，提供1個12VHPWR插座及1條模組化線材，顯示卡端接頭採用直角接頭，電源端接頭具備防退pin保護框
●採用主動功率因數修正、全橋諧振及同步整流12V功率級，搭配DC-DC轉換3.3V/5V/-12V，使12V可用功率最大化，並改善各輸出電壓交叉調整率
●9公分FDB軸承風扇採智慧溫控運轉，在散熱效能與靜音中取得平衡
●100% 105℃全日系電容，加強可靠度及耐用度，提供10年保固
Cooler Master V 1100 SFX ATX 3.0 1100W輸出接頭數量：
ATX24P：1個
EPS 4+4P：1個
EPS 8P：1個
12VHPWR：1個
PCIE 6+2P：3個
SATA：8個
大4P：4個

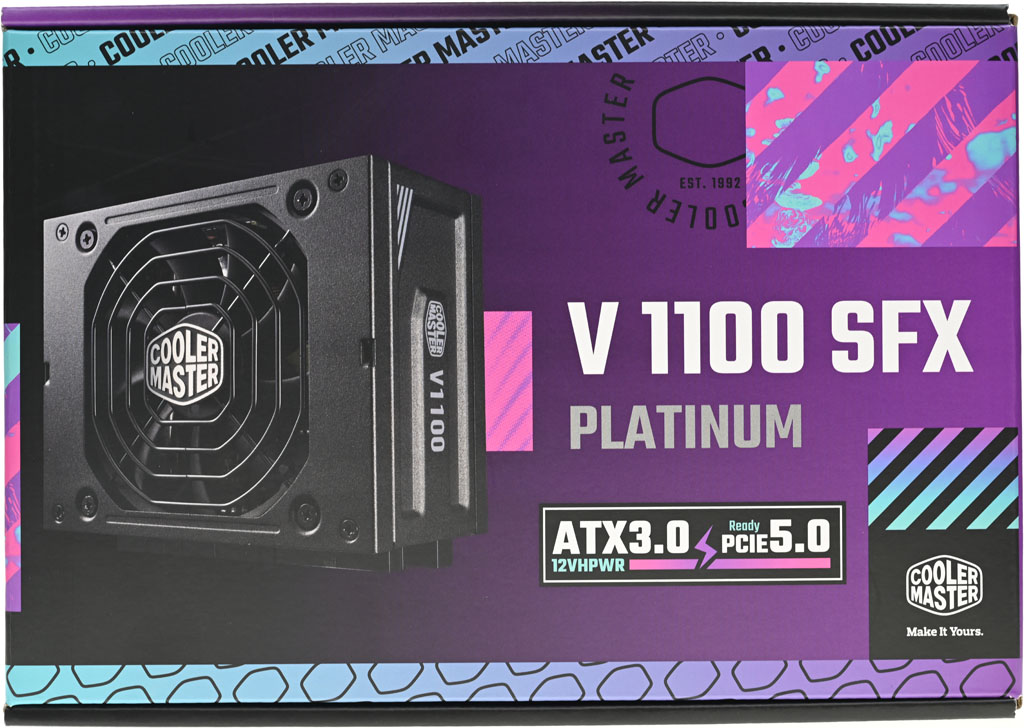

▼外盒正面有外觀圖、V 1100 SFX PLATINUM名稱、ATX 3.0 12VHPWR/PCIe 5.0 Ready字樣、Cooler Master商標
▼外盒背面有V 1100 SFX PLATINUM名稱、Cooler Master商標、特色圖片/英文說明
▼外盒上側面有產品規格表、輸出規格表、風扇轉速/噪音vs輸出百分比圖表、轉換效率圖表、Cooler Master商標。外盒下側面有”V 1100 SFX Platinum電源，想知道更多關於我們的資訊，請瀏覽我們的官方網站”多國語言、官方網址、聯絡資訊、安規認證、QR碼、產地
▼外盒左側面有Cooler Master商標、V 1100 SFX PLATINUM名稱、POWER YOUR DREAM標語、特色圖示、80PLUS白金認證
▼外盒右側面有V 1100 SFX PLATINUM名稱及多國語言特色說明
▼電源本體裝在印有商標的黑色束口袋內，電源線及模組化線組裝在印有商標的黑色收納包內
▼隨附3×2.08mm²(14AWG) 15A交流電源線，除12VHPWR線材為黑色隔離網包覆外，其他模組化線組均為黑色帶狀線材
▼其他配件有使用說明書、12VHPWR建議安裝說明書、SFX轉ATX固定架、塑膠束帶、固定螺絲、印有商標的魔鬼氈束線帶
▼本體外殼尺寸為W125mm×H64mm×L100mm，模組化插座凸出外殼9mm
▼本體兩側外殼的其中一面有造型凹槽，印上斜線裝飾、Cooler Master商標及V1100字樣
▼從內側安裝的黑色風扇護網中間有Cooler Master商標銘牌
▼本體背面標籤有1100W字樣、MPZ-B001-SFAP型號、輸入電壓/電流/頻率、各組最大輸出電流/功率、總輸出功率、廠商資訊、產地、警告訊息、80PLUS白金認證、安規認證、條碼
▼本體出風口處設有交流輸入插座，交流輸入插座下方有商標
▼模組化線組輸出插座有名稱標示，兩排插座之間可清楚看到電路板元件
▼1條主機板電源黑色帶狀模組化線路，提供1個ATX 24P接頭，18AWG線路長度30.5公分
▼2條處理器電源黑色帶狀模組化線路，提供1個EPS 4+4P接頭及1個EPS 8P接頭，16AWG線路長度45公分
▼3條顯示卡電源黑色帶狀模組化線路，提供3個PCIE 6+2P接頭，16AWG×6+18AWG×2線路長度40公分
▼1條12VHPWR黑色編織網包覆模組化線路，16AWG(電源)/28AWG(信號)線路長度40.5公分，電源端直式12VHPWR接頭具備防退pin保護框
▼電源端直式12VHPWR接頭內部金屬連接器的樣式如下圖所示
▼顯示卡端直角12VHPWR接頭頂部上蓋有600W字樣
▼上蓋寬邊側面開口可以看到內部16AWG電源線路，4條28AWG小信號線S1-S4用膠固定住金屬連接器，避免被退pin擠出
▼線路彎出部分使用纖維布膠帶固定在頂部上蓋延伸出的塑膠平面上
▼顯示卡端12VHPWR接頭內部金屬連接器的樣式如下圖所示
▼2條SATA黑色帶狀模組化線路，提供6個直角SATA接頭及2個直式SATA接頭，至第一個接頭18AWG線路長度10公分，接頭間18AWG線路長度14公分
▼1條大4P黑色帶狀模組化線路，提供4個省力易拔大4P接頭，至第一個接頭18AWG線路長度10.5公分，接頭間18AWG線路長度12公分。未提供小4P接頭或轉接線
▼將所有模組化線路插上的樣子
▼12VHPWR接頭連接處近照，防退pin保護框和右側相鄰8P接頭外殼碰在一起
▼內部結構及使用元件說明簡表
▼採用一次側主動功率因數修正及全橋諧振，二次側12V同步整流，並經由DC-DC轉換3.3V/5V/-12V
▼採用Hong Hua HA9215SH12FD-F00風扇，未設置氣流導風片
▼主電路板背面覆蓋黑色隔板，在主電路板APFC電流偵測分流器的位置貼上導熱墊片
▼主電路板中間加上1片帶接地線的隔板蓋住諧振控制器
▼主電路板背面焊點做工良好，二次側區域加上金屬板
▼交流輸入插座後方加上小電路板，背面右側覆蓋隔板
▼小電路板正面有1個X電容(CX1)及2個Y電容(CY1/CY2)
▼小電路板正面臥式安裝的保險絲有包覆套管，突波吸收器未包覆套管
▼主電路板交流輸入焊點處有X電容放電IC
▼主電路板上有2個共模電感(CM1/CM2)、1個差模電感(DM)、2個X電容(CX2/CX3)及2個Y電容(CY3/CY4)。CM1/DM包覆黑色聚酯薄膜膠帶
▼VISHAY GBUE2560低導通壓降橋式整流器固定在散熱片上
▼橋式整流器旁包覆套管的NTC熱敏電阻用來抑制輸入湧浪電流，電源啟動後會使用繼電器將其短路，去除NTC所造成的功耗損失

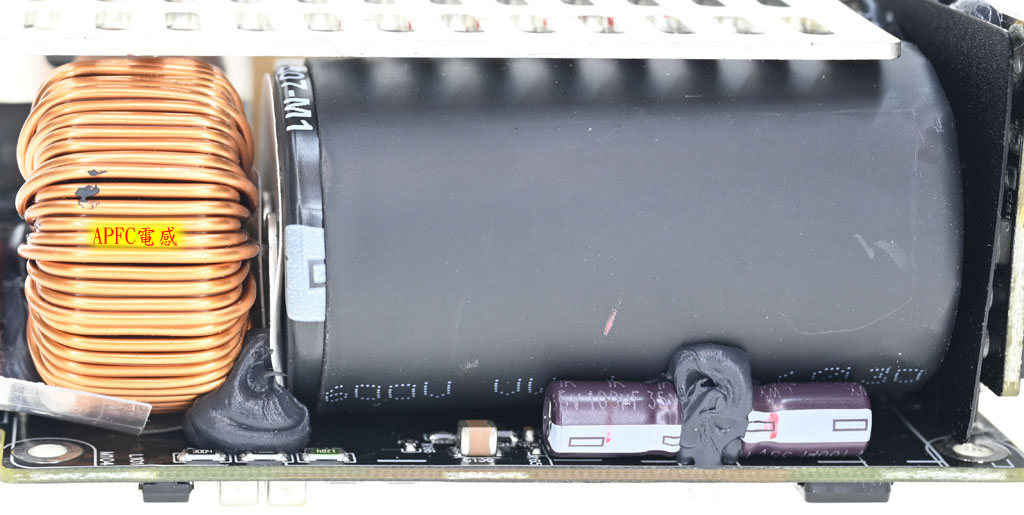

▼環狀磁芯APFC電感旁的APFC電容為TDK EPCOS 450V 800µF B43647系列105℃電解電容，採臥式安裝並包覆套管
▼APFC功率元件使用白色絕緣夾具固定在散熱片上
▼主電路板背面的虹冠電子CU6510VC負責APFC電路控制
▼主電路板背面的APFC電流偵測分流器
▼主電路板背面的輔助電源電路一次側整合IC為Power Integrations InnoSwitch3-CE INN3165C，輔助電源電路二次側同步整流MOSFET為Infineon BSC0702LS MOSFET
▼輔助電源電路變壓器包覆黑色聚酯薄膜膠帶，輔助電源電路二次側採用2個Nippon Chemi-con固態電容
▼一次側功率元件採用4個Infineon IPL60R095CFD7表面黏著ThinPAK 8×8封裝MOSFET安裝在子卡正面，並在子卡背面貼上散熱片協助散熱。子卡正面的2個Infineon 2ED21814S06J為一次側MOSFET驅動IC
▼主電路板正面的一次側電流比流器
▼1個諧振電感及1個諧振電容組成一次側諧振槽，諧振電容包覆套管
▼主變壓器二次側板狀繞組焊接在二次側同步整流子卡上，子卡上有10個Infineon BSC007N04LS6 MOSFET(紅框)組成二次側12V同步整流電路，子卡上的金屬板作為電流傳導路徑兼散熱片使用。子卡旁邊有12V輸出的8個Nippon Chemi-con固態電容
▼主電路板背面的Infineon ICE2HS01G負責12V功率級一次側諧振及二次側同步整流控制
▼主電路板背面的納芯微電子NSi8241W0-DSWR為3進1出信號傳輸隔離IC，負責諧振控制器與二次側同步整流MOSFET驅動IC之間的控制信號傳輸，並維持一次側及二次側隔離
▼主電路板背面的Infineon EiceDRIV 2EDN7524F為二次側同步整流MOSFET驅動IC
▼DC-DC/風扇控制子卡正面有方形電感及UNICON PT系列固態電容
▼DC-DC/風扇控制子卡使用包覆套管的線連接模組化插座板
▼DC-DC/風扇控制子卡背面左上有2個onsemi NCP1589A同步降壓控制器及6個Infineon BSC0901NS MOSFET(紅框)組成3.3V/5V DC-DC轉換電路，背面左下有偵測輸出電流的分流器，背面右上有APW9010風扇控制IC，背面右下有轉換-12V的電源IC
▼主電路板背面的Weltrend WT7502R電源管理IC，負責監控輸出電壓、接受PS-ON信號控制、產生Power Good信號
▼模組化插座板正面有MLCC電容及加強載流用金屬板，背面有MLCC電容、固態電容及加強載流用金屬板，背面右側靠近APFC電容處加上隔板
接下來就是上機測試
測試文閱讀方式請參照此篇：電源測試文閱讀小指南
▼空載功耗最低5.28W，最高13.38W
▼20%/50%/100%輸出轉換效率分別為90.84%/92.36%/89.52%，符合80PLUS白金認證要求20%輸出90%效率、50%輸出92%效率、100%輸出89%效率
▼10%/20%/50%/100%輸出的交流輸入波形(黃色-電壓，紅色-電流，綠色-功率)。50%輸出下功率因數為0.9948，符合80PLUS白金認證要求50%輸出下功率因數需大於0.95的要求
▼綜合輸出負載測試，輸出49%時3.3V/5V電流達14A以後就不再往上加，3.3V/5V/12V電壓記錄如下表
▼綜合輸出7%至99%之間3.3V輸出電壓最高與最低點差異為61.6mV
▼綜合輸出7%至99%之間5V輸出電壓最高與最低點差異為98.1mV
▼綜合輸出7%至99%之間12V輸出電壓最高與最低點差異為12mV
▼偏載測試，這時12V維持空載，分別測試3.3V滿載(CL1)、5V滿載(CL2)、3.3V/5V滿載(CL3)的3.3V/5V/12V電壓變化，並無出現超出±5%範圍情形(3.3V：3.135V-3.465V，5V：4.75V-5.25V，12V：11.4V-12.6V)
▼純12V輸出負載測試，這時3.3V/5V維持空載，3.3V/5V/12V電壓記錄如下表
▼純12V輸出6%至99%之間3.3V輸出電壓最高與最低點差異為12.7mV
▼純12V輸出6%至99%之間5V輸出電壓最高與最低點差異為13mV
▼純12V輸出6%至99%之間12V輸出電壓最高與最低點差異為9mV
▼12V低輸出轉換效率測試，輸出12V/1A效率48.7%，輸出12V/2A效率64.6%，輸出12V/3A效率72.6%，輸出12V/4A效率77.4%
▼電源PS-ON信號啟動後直接3.3V/14A、5V/14A、12V/80A滿載輸出下各電壓上升時間圖，從12V開始上升處當成起點(0.000s)時，12V上升時間為9ms，5V上升時間為4ms，3.3V上升時間為4ms
▼3.3V/14A、5V/14A、12V/80A滿載輸出下斷電的Hold-up time時序圖，從交流中斷處當成起點(0.000s)時，12V於18ms降至11.41V(圖片中資料點標籤)
▼在輕載(小於額定的10%輸出)下，電源採半週期休止及動態調節任務週期百分比方式運作，12V/1A至12V/4A輸出為半週期休止(於其中一個交流電壓半週期間無負載電流)，同時透過調整任務週期百分比控制輸出(波形寬度不同)，12V/10A輸出時開啟全週期運作(交流正負半週均有負載電流)
以下波形圖，CH2藍色波形為12V電壓波形，CH3紫色波形為5V電壓波形，CH4綠色波形為3.3V電壓波形
▼電源空載啟動時12V有大振幅鋸齒狀漣波(上圖)，從負載狀態回到空載時有小振幅漣波(下圖)
▼輸出12V/1A至12V/4A的12V漣波波形如圖所示
▼輸出12V/5A至12V/8A的12V漣波波形如圖所示
▼輸出12V/9A至12V/10A的12V漣波波形如圖所示
▼輸出12V/11A時有最小12V漣波
▼於3.3V/14A、5V/14A、12V/80A(綜合全負載)輸出下，12V/5V/3.3V各路低頻漣波分別為64.8mV/16mV/10.4mV，高頻漣波分別為24.8mV/18mV/10.8mV

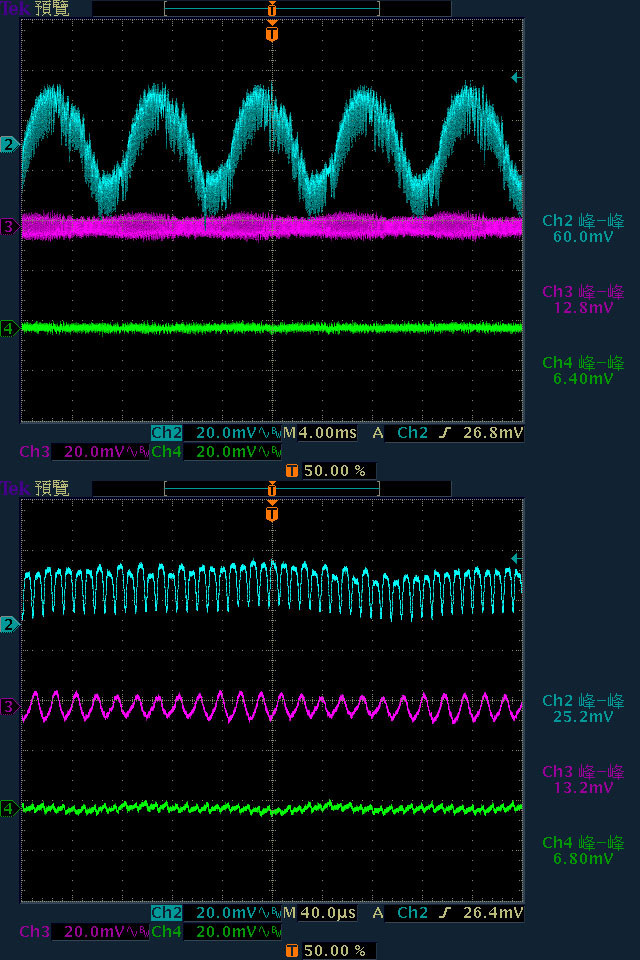

▼於12V/90A(純12V全負載)輸出下，12V/5V/3.3V各路低頻漣波分別為60mV/12.8mV/6.4mV，高頻漣波分別為25.2mV/13.2mV/6.8mV
▼12V啟動動態負載，變動範圍5A至25A，維持時間500微秒，最大變動幅度為316mV，同時造成5V產生40mV、3.3V產生50mV的變動
▼12V啟動動態負載，變動範圍25A至50A，維持時間500微秒，最大變動幅度為456mV，同時造成5V產生48mV、3.3V產生54mV的變動
▼12V啟動動態負載，變動範圍10A至72A，維持時間500微秒，最大變動幅度為648mV，同時造成5V產生84mV、3.3V產生92mV的變動
▼12V啟動動態負載，變動範圍20A至90A，維持時間500微秒，最大變動幅度為706mV，同時造成5V產生88mV、3.3V產生96mV的變動
▼電源供應器滿載輸出下內部(上圖)及背面外殼(下圖)的紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)
▼電源供應器滿載輸出下橋式整流/APFC電感/APFC功率元件(上圖)及橋式整流/APFC電感/一次側(下圖)的紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)

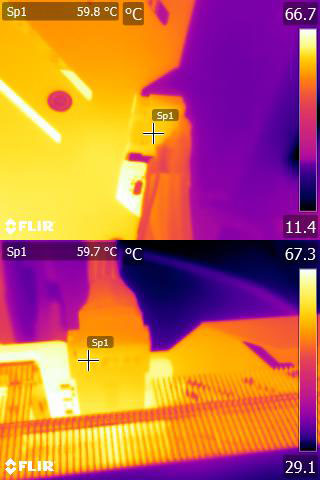

▼電源供應器滿載輸出下諧振電感/主變壓器/二次側的紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)

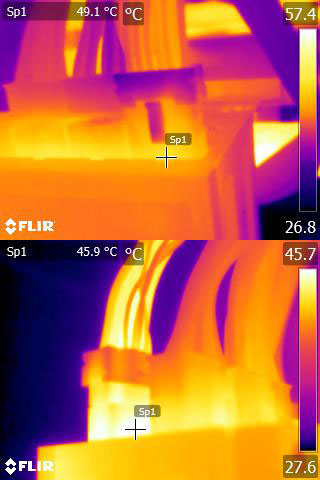

▼單條EPS 4+4P連續輸出28A(336W)10分鐘後的電源端模組化接頭紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)
▼單條PCIE 6+2P連續輸出21A(252W)10分鐘後的電源端模組化接頭紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)
▼用隨附的12VHPWR模組化線材連接MSI GEFORCE RTX 4090 GAMING X TRIO進行測試
▼執行FURMARK 30分鐘後電源端插頭的紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)
▼執行FURMARK 30分鐘後顯示卡端插頭的紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)
本體及內部結構心得小結：
○SFX機身尺寸，隨附SFX轉ATX固定架，全模組化設計，採用黑色帶狀及編織網包覆(12VHPWR)模組化線材。提供1個ATX 24P、1個EPS 4+4P、1個EPS 8P、1個600W 12VHPWR、3個PCIE 6+2P、8個SATA(6個直角，2個直式)、4個省力易拔大4P，未提供小4P接頭或轉接線
○12VHPWR模組化線材的電源端接頭具備防退pin保護框，顯示卡端接頭採用直角接頭
○電源端12VHPWR插座的S4/S3接至COM，為600W定義，S2經100kΩ電阻接至+3.3V，S1經4.7kΩ電阻接至+3.3V
○黑色風扇護網安裝在外殼內側，9公分FDB軸承風扇採智慧溫控運轉
○交流輸入插座後方小電路板背面覆蓋隔板，保險絲有包覆套管，突波吸收器沒有包覆套管
○主電路板背面焊點做工良好，APFC電流偵測分流器貼上導熱墊片，諧振控制器貼上帶接地線的隔板，二次側區域加上金屬板
○採用一次側主動功率因數修正及全橋諧振、二次側同步整流輸出12V，搭配DC-DC轉換3.3V/5V/-12V
○一次側/二次側/DC-DC MOSFET均採用Infineon。一次側MOSFET採用表面黏著ThinPAK 8×8封裝
○APFC電容使用TDK EPCOS，固態電容使用Nippon Chemi-con/UNICON(Unielecs Co., Ltd.)，電解電容使用TK(Toshin Kogyo Co., Ltd.)
○二次側電源管理IC可偵測輸出電壓是否在正常範圍，並加裝風扇控制IC
各項測試結果簡單總結：
○20%/50%/100%輸出轉換效率分別為90.84%/92.36%/89.52%，符合80PLUS白金認證要求20%輸出90%效率、50%輸出92%效率、100%輸出89%效率
○功率因數修正，滿足80PLUS白金認證要求
○偏載測試，12V維持空載，測試3.3V滿載、5V滿載、3.3V/5V滿載的3.3V/5V/12V電壓變化，均未超出±5%範圍
○電源啟動至綜合全負載輸出狀態，12V上升時間9ms，5V上升時間4ms，3.3V上升時間4ms
○綜合全負載輸出狀態切斷AC輸入模擬電力中斷，12V於18ms降至11.41V
○電源空載啟動時12V有大振幅鋸齒狀漣波，從負載狀態回到空載時有小振幅漣波；輸出12V/11A時有最小12V漣波。於綜合全負載輸出下12V/5V/3.3V各路低頻漣波分別為64.8mV/16mV/10.4mV；於純12V全負載輸出下12V/5V/3.3V各路低頻漣波分別為60mV/12.8mV/6.4mV
○12V動態負載測試，變動範圍5A至25A，維持時間500微秒，最大變動幅度為316mV
○12V動態負載測試，變動範圍25A至50A，維持時間500微秒，最大變動幅度為456mV
○12V動態負載測試，變動範圍10A至72A，維持時間500微秒，最大變動幅度為648mV
○12V動態負載測試，變動範圍20A至90A，維持時間500微秒，最大變動幅度為706mV
○熱機下3.3V過電流截止點26A(130%)，5V過電流截止點25A(125%)，12V過電流截止點120A(131%)
報告完畢，謝謝收看
