感謝網友出借此款充電器給在下測試
特色：
●具備3個Type-C及1個USB-A輸出，自動偵測主流快充協議，C1/C2支援PD3.1 EPR，單埠最大輸出28V/5A 140W，C3單埠最大輸出100W，A單埠最大輸出18W
●採用GaN氮化鎵功率元件
●插頭可折疊，方便攜帶，並隨附專用交流延長線、UK轉換插頭、AU轉換插頭、EU轉換插頭、DE/KR轉換插頭
●隨附支援PD3.1 EPR 240W電力傳輸USB-C to USB-C充電傳輸線
規格：
型號：F150-3C1A
交流輸入：AC100-240V，2A，50/60Hz
USB-C1/C2輸出：5V/3A、9V/3A、12V/3A、15V/3A、20V/5A、28V/5A，PPS 3.3V-20V/5A，最大140W
USB-C3輸出：5V/3A、9V/3A、12V/3A、15V/3A、20V/5A，PPS 3.3V-20V/3A，最大100W
USB-A輸出：5V/3A、9V/2A、12V/1.5A，最大18W
最大輸出功率：150W
▼USB-C to USB-C充電傳輸線、專用交流延長線、充電器、UK轉換插頭、AU轉換插頭、DE/KR轉換插頭、EU轉換插頭
▼充電器外觀
▼充電器2個面積較大的側面外殼有類絨布表面及商標
▼充電器面積較小的側面外殼有商標及SlimQ字樣
▼充電器頂部有3個Type-C及1個USB-A輸出埠，並標示輸出埠編號及支援PD版本。底部印上商標、SlimQ字樣、產品名稱、型號、輸入/輸出規格、支援協議、認證標誌、QR碼、產地(中國)
▼充電器插頭採可摺疊設計
▼由左至右為EU轉換插頭、DE/KR轉換插頭、AU轉換插頭、UK轉換插頭，上面有解除鎖定開關
▼充電器安裝EU轉換插頭(左上)、DE/KR轉換插頭(右上)、AU轉換插頭(左下)、UK轉換插頭(右下)示意圖
▼充電器安裝EU轉換插頭(左上)、DE/KR轉換插頭(右上)、AU轉換插頭(左下)、UK轉換插頭(右下)側面圖
▼專用交流延長線，2×0.5mm²線路長度168公分，隨附整線固定帶
▼專用交流延長線插頭上有SlimQ字樣，尺寸53.4(含護套)/42.4(不含護套)×34.5×20.9mm
▼專用交流延長線插頭同樣採可摺疊設計，也可以安裝隨附EU轉換插頭、DE/KR轉換插頭、AU轉換插頭、UK轉換插頭
▼充電器連接專用交流延長線示意圖

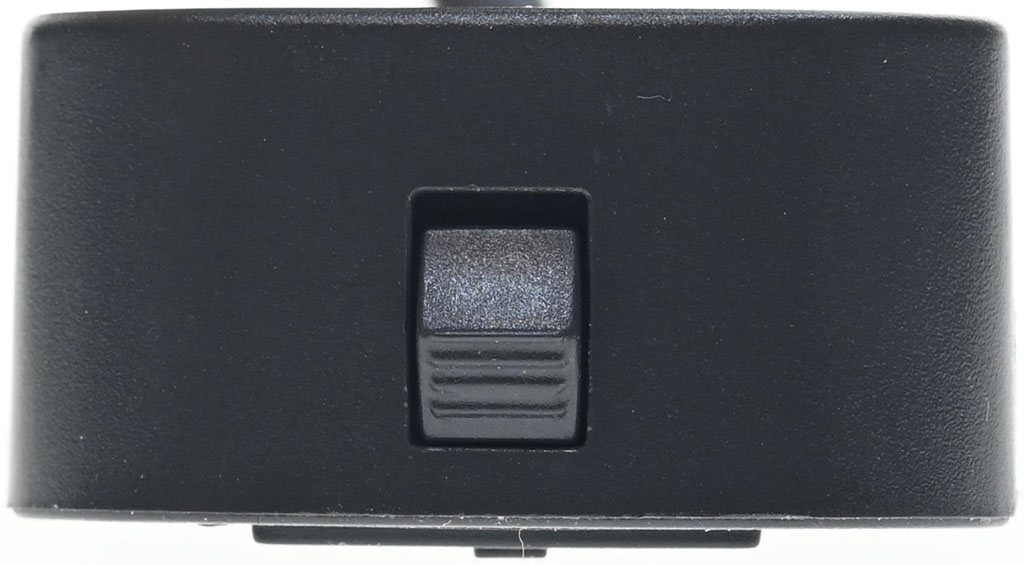

▼專用交流延長線用來連接充電器的連接器，尺寸56.4(含護套)/42.7(不含護套)×33.7×17.9(最厚處)/9.4mm(最薄處)，上面有解除鎖定開關
▼USB-C to USB-C充電傳輸線，編織網包覆線路長度91公分，線路直徑4.5mm，隨附整線固定帶
▼USB-C to USB-C充電傳輸線兩端接頭具備一體SR護套，金屬外殼上面有240W字樣，尺寸35×12.9×8.2mm
▼USB-C to USB-C充電傳輸線連接器內部針腳
▼E-Marker資訊，電力傳輸支援PD3.1 EPR 50V/5A，雖然資料傳輸標示支援USB4 Gen3，但連接器內部沒有高速資料線針腳，只具備USB2.0傳輸能力
▼等效內阻0.065Ω
▼充電器尺寸78.3×76.8×30.1mm
▼充電器重量271克，專用交流延長線重量84克，EU轉換插頭重量23克，DE/KR轉換插頭重量24克，AU轉換插頭重量18克，UK轉換插頭重量24克
▼USB-C to USB-C充電傳輸線重量34克
支援以下輸出組合：
C1/C2：140W
C3：100W
A：18W
C1+C2：100W+45W
C1+C3：100W+45W
C2+C3：100W+45W
C1/C2/C3+A：100W(C1/C2/C3)+18W(A)
C1+C2+C3：65W(C1)+45W(C2)+45W(C3)
C1+C2+A：60W(C1)+45W(C2)+18W(A)
C1/C2+C3+A：100W(C1/C2)+22W(C3)+18W(A)
C1+C2+C3+A：60W(C1)+45W(C2)+22W(C3)+18W(A)
▼接上電源，未接任何裝置下消耗功率最低3.89mW，最高1.56W
▼C1/C2單獨使用時充電定義支援PD2.0/3.0、PD3.1 EPR、PPS、QC2.0/3.0、QC4、QC5、AFC、FCP、SCP、Apple 5V/2.4A、SAMSUNG 5V/2A、BC1.2DCP、MTK PE
▼C1/C2單獨使用並搭配5A線材，固定檔提供5V/3A、9V/3A、12V/3A、15V/3A、20V/5A，PPS檔提供3.3V-20V/5A
▼C1/C2單獨使用下各組輸出轉換效率表，整體輸出轉換效率在75.6%至92.3%之間
▼C1(紅)/C2(綠)搭配5A線材的固定檔5V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過3.6A截止
▼C1(紅)/C2(綠)搭配5A線材的固定檔9V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過3.6A截止
▼C1(紅)/C2(綠)搭配5A線材的固定檔12V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過3.6A壓降，超過3.7A截止
▼C1(紅)/C2(綠)搭配5A線材的固定檔15V輸出負載測試，隨著電流增加，輸出電壓下降，C1輸出電流超過3.6A壓降，超過3.7A截止；C2輸出電流超過3.6A截止
▼C1(紅)/C2(綠)搭配5A線材的固定檔20V輸出負載測試，隨著電流增加，輸出電壓下降，C1輸出電流超過6A截止；C2輸出電流超過6A壓降，超過6.1A截止
▼C1(紅)/C2(綠)搭配5A線材的固定檔28V輸出負載測試，隨著電流增加，輸出電壓下降，C1輸出電流超過5.6A截止；C2輸出電流超過5.7A截止
▼C1(紅)/C2(綠)搭配5A線材的PPS檔3.3V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過5.2A截止
▼C1(紅)/C2(綠)搭配5A線材的PPS檔20V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過5.2A壓降，超過5.3A截止
▼C1/C2單獨使用並搭配3A線材，固定檔20V及PPS檔最高電流降至3A
▼C1(紅)/C2(綠)搭配3A線材的固定檔20V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過3.7A截止
▼C1(紅)/C2(綠)搭配3A線材的PPS檔3.3V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過3.2A截止
▼C1(紅)/C2(綠)搭配3A線材的PPS檔20V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過3.2A壓降，超過3.3A截止
▼C3單獨使用時充電定義支援PD2.0/3.0、PPS、QC2.0/3.0、QC4、QC5、AFC、FCP、SCP、Apple 5V/2.4A、SAMSUNG 5V/2A、BC1.2DCP、MTK PE
▼C3單獨使用並搭配5A線材，固定檔提供5V/3A、9V/3A、12V/3A、15V/3A、20V/5A，PPS檔提供3.3V-20V/5A
▼C3單獨使用下各組輸出轉換效率表，整體輸出轉換效率在76.6%至90.6%之間
▼C3搭配5A線材的固定檔5V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過3.5A截止
▼C3搭配5A線材的固定檔9V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過3.5A截止
▼C3搭配5A線材的固定檔12V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過3.5A截止
▼C3搭配5A線材的固定檔15V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過3.5A截止
▼C3搭配5A線材的固定檔20V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過5.9A截止
▼C3搭配5A線材的PPS檔3.3V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過5.3A截止
▼C3搭配5A線材的PPS檔20V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過5.3A截止
▼C3單獨使用並搭配3A線材，固定檔20V及PPS檔最高電流降至3A

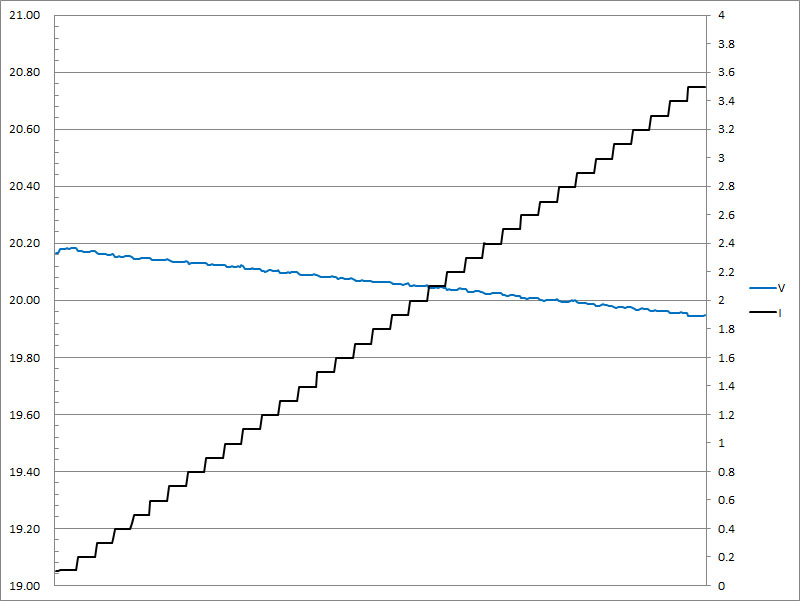

▼C3搭配3A線材的固定檔20V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過3.5A截止
▼C3搭配3A線材的PPS檔3.3V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過3.2A截止
▼C3搭配3A線材的PPS檔20V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過3.2A壓降，超過3.3A截止
▼USB-A單獨使用時充電定義支援QC2.0/3.0、AFC、FCP、SCP、Apple 5V/2.4A、SAMSUNG 5V/2A、BC1.2DCP、MTK PE
▼USB-A的5V/9V/12V空載電壓

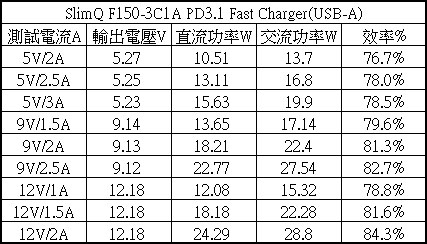

▼USB-A單獨使用下各組輸出轉換效率表，整體輸出轉換效率在76.7%至84.3%之間
▼USB-A的5V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過3.5A截止
▼USB-A的9V輸出負載測試，隨著電流增加，輸出電壓下降，輸出電流超過2.8A壓降，超過3.5A截止
▼USB-A的12V輸出負載測試，隨著電流增加，輸出電壓無明顯變化，輸出電流超過2.2A壓降，超過3.5A截止
▼切換至45W輸出模式下，固定檔提供5V/3A、9V/3A、12V/3A、15V/3A、20V/2.25A，PPS檔提供3.3V-20V/2A
▼切換至22W輸出模式下，固定檔提供5V/3A、9V/3A、12V/1.83A

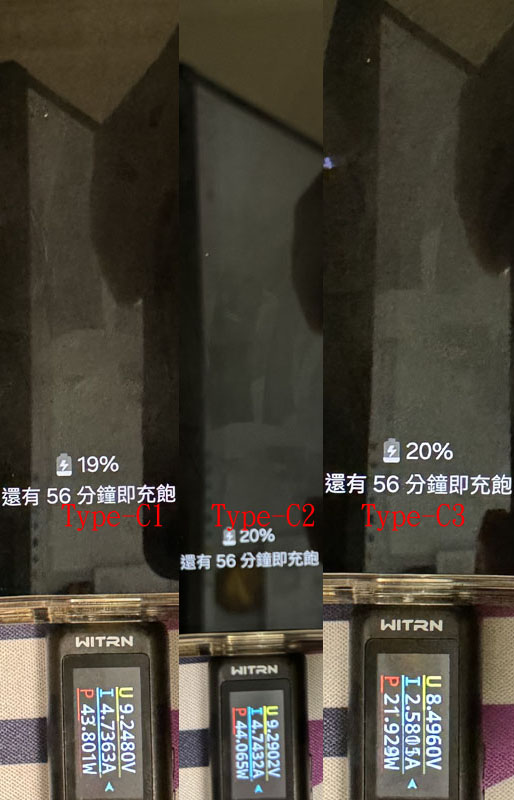

▼使用5A線材連接低電量的三星S23 Ultra，C1/C2可觸發超快速充電2.0的45W充電，雖然C3的PPS也支援5A，但充電電流無法提升超過3A
▼C1輸出140W約39分鐘後就自動關閉輸出
▼C1輸出140W經過39分鐘關閉輸出後充電器的紅外線熱影像圖
▼C1輸出140W經過39分鐘關閉輸出後連接埠的紅外線熱影像圖
測試總結：
◆輸出具備3個Type-C及1個USB-A，自動偵測主流快充協議
◆充電器US插頭可收折，方便攜帶，並隨附專用交流延長線及UK/AU/DE/KR/EU國際轉換插頭
◆隨附USB-C to USB-C充電傳輸線電力傳輸支援PD3.1 EPR 240W，資料傳輸雖然標示支援USB4 Gen3，但連接器內部沒有高速資料線針腳，只具備USB2.0傳輸能力
◆空載功耗最低3.89mW，最高1.56W。Type-C輸出最高效率92.3%，最低效率75.6%，USB-A輸出最高效率84.3%，最低效率76.7%
◆具備功率因數修正，輸出超過10W時功率因數大於0.8，輸出超過19W時功率因數大於0.9，輸出超過34W時功率因數大於0.95
◆Type-C使用3A線材時會改變固定組20V及PPS組最高電流門檻，Type-C輸出過電流時會截止輸出，USB-A輸出過功率時會壓降，直到輸出電流達到3.5A才截止輸出
◆Type-C1/C2單埠最大輸出140W，Type-C3單埠最大輸出100W，USB-A單埠最大輸出18W，插上/拔除裝置時不會改變電壓電流組，也不會中斷輸出，若所有裝置功率總和超過充電器最大功率限制，就會全部斷電，斷電後Type-C1/C2/C3會依照連接埠使用狀況切換成65W/60W/45W/22W模式
◆交流110V輸入時，Type-C1連續輸出140W約39分鐘後就自動關閉輸出
報告完畢，謝謝收看
