特色：
●支援INTEL LGA1851/1700/1200/115x/20xx及AMD AM5/AM4平台
●水冷頭頂部3.4吋480×480解析度LCD螢幕採磁吸固定，可輕鬆取下改變安裝方向，連接USB後搭配TRCC(THERMALRIGHT CONTROL CENTER)軟體可顯示即時硬體監控資訊，還可顯示時間日期、更改佈景主題、調整字型/顏色、自訂文字/靜態圖片/動態GIF/影片、桌面同步顯示
●厚度27mm鋁製360mm水冷排可安裝3個120mm風扇，內建高性能水泵支援PWM 4pin調速
●水管包覆編織網，提高耐用性並增加美觀，隨附管路固定扣，方便整理管路
●隨附3個S-FDB V2軸承TL-H12-X28-S發光風扇，扇葉軸心內藏燈光，使用專用串接線組連接，支援PWM轉速控制及ARGB燈光控制
●隨附TF7高品質散熱膏
●出示保固卡及購買發票可享有5年全機漏液保固，首年更換新品，第2年開始免費維修或更換同機型維修替代品
規格：
支援平台：Intel LGA1851/1700/1200/115x/20xx，AMD AM5/AM4
水冷排尺寸：403×120×27mm
水冷排水泵轉速：6400±10%RPM
水冷排水泵轉速控制：PWM 4pin
水冷頭尺寸：70.5×77.5×72.5mm
水冷頭螢幕尺寸：3.4吋
水冷頭螢幕解析度：480×480
水冷頭LED控制：ARGB 3pin
TL-H12-X28-S風扇數量：3
TL-H12-X28-S風扇尺寸：120×120×28mm
TL-H12-X28-S風扇轉速：2150±10%RPM
TL-H12-X28-S風扇噪音：29.4dBA
TL-H12-X28-S風扇風量：80.45CFM
TL-H12-X28-S風扇風壓：2.65毫米水柱
TL-H12-X28-S風扇轉速控制：PWM 4pin
TL-H12-X28-S風扇軸承：S-FDB V2
TL-H12-X28-S風扇LED控制：ARGB 3pin
▼外盒正面有支援AMD RYZEN 7000圖示、支援INTEL LGA1700圖示、ARGB AURA SYNC圖示、商標/標語、外觀圖、防偽驗證標籤、TRCC(THERMALRIGHT CONTROL CENTER)圖示、名稱
▼外盒背面有水冷規格表、支援平台、風扇規格表、台灣代理商聯絡資訊、認證標誌、原廠網址、產地(中國)、條碼
▼外盒上/下側面有商標/標語、名稱、特色
▼外盒左/右側面有名稱、360字樣、商標/標語
▼打開外盒，盒內頂蓋有商標/標語，盒內側面有TRCC下載連結QR碼
▼包裝內容有一體式水冷散熱器(A，已預裝3個TL-H12-X28-S風扇及3個水管固定扣)、安裝說明書(B)、安裝配件盒(C)
▼安裝配件盒內有INTEL背板(D)、AM4/AM5紅色套管(E)、LGA1851/1700藍色套管(F)、LGA20xx螺柱(G)、LGA1200/115x黑色套管(H)、AMD托架固定螺絲(I)、INTEL托架手轉螺帽(J)、冷排固定用短螺絲(K)、AMD托架(L)、INTEL托架(M)、TF7散熱膏(N)、水冷頭頂部螢幕USB連接線(O)
▼鋁製水冷排尺寸403×120×27mm，水冷排兩側有銀色THERMALRIGHT字樣及商標，進/出水管位於同一側，預裝3個TL-H12-X28-S風扇
▼水泵安裝在水冷排進/出水管處的方形凸起處，方形凸起處高度2.6公分，進/出水管套管凸出高度1.6公分，旁邊有水泵PWM 4pin線路插座
▼進/出水管處的方形凸起處有THERMALRIGHT商標字樣及名稱，水冷排側面貼上條碼貼紙
▼水冷排水泵PWM 4pin線路長度65公分
▼水管包覆編織網，編織網部分長度37.5公分，直徑12mm，預裝3個固定扣
▼方形水冷頭尺寸70.5×77.5×72.5mm，包含進/出水管接頭的最大寬度81.4mm，水冷頭頂部3.4吋480×480解析度LCD螢幕有保護貼
▼水冷頭頂部螢幕採磁吸固定，可輕鬆取下，去除螢幕的水冷頭尺寸67.5×67.5×41.4mm，頂部乳白色區域為ARGB燈光發光區
▼水冷頭頂部螢幕尺寸77.6×70.8×32.2mm，正面螢幕下方有THERMALRIGHT商標字樣
▼水冷頭頂部螢幕背面乳白色區域有固定螺絲及磁吸用磁鐵
▼水冷頭頂部螢幕四周有透光區域(透明膠膜覆蓋處)，其中一個側面有USB-C插座
▼水冷頭頂部螢幕USB連接線，一端為直角USB-C插頭，接頭尺寸20×13×7.6mm，靠近直角USB-C插頭的線路包覆長度39公分的黑色編織網，另一端為長度87.5公分的SATA電源連接器及長度88.5公分的主機板內接USB 2.0 9pin連接器
▼水冷頭進/出水管直角接頭可小幅度左右旋轉，水管固定套管部分長度1.4公分，接頭之間接出的燈光控制ARGB 3pin線路至母頭長度58.5公分，母頭至公頭線路長度6.5公分，公頭有保護蓋
▼水冷頭處理器接觸面有一張保護貼，上面印上"注意安裝前需撕開此貼膜"中文及"警告！安裝前移除"英文
▼水冷頭處理器接觸面尺寸56.4×56.4mm，使用星型沉頭螺絲固定
▼處理器接觸面平整度如下圖所示
▼TL-H12-X28-S發光風扇，使用S-FDB V2軸承，風扇外框兩面螺絲孔皆有防震墊，7葉片乳白色扇葉金屬軸心外露，軸心周圍有黑色裝飾貼紙，外框中心標籤上有商標、型號、轉速、風扇電壓/電流、風扇控制類型、LED控制類型、軸承類型、雷射序號貼紙、網址、認證標誌
▼風扇外框側面有造型，角落處有THERMALRIGHT商標字樣，接出線路長度4公分的7pin連接器
▼風扇串接線組，風扇端7pin接頭之間線路長度11公分，PWM 4pin線路至母頭長度75公分，母頭至分接公頭線路長度9.5公分，分接公頭僅同步PWM信號。ARGB 3pin線路至母頭長度75公分，母頭至公頭線路長度5.5公分，公頭有保護蓋。下圖為風扇串接方式
▼隨附12個風扇固定用長螺絲(上)與12個水冷排固定用短螺絲(下)
▼安裝於INTEL LGA1851/1700/1200/115x平台時需使用INTEL背板，背板四個角有可調整固定螺柱的滑套
▼滑套有2段位置，分別對應LGA1851/1700(上)及LGA1200/115x(下)
▼LGA1851/1700藍色套管上面有1700字樣，長度11mm。LGA1200/115x黑色套管上面有1200字樣，長度11.9mm
▼安裝於INTEL LGA1851/1700平台時，將INTEL背板調整成適用LGA1851/1700平台配置後，把INTEL背板固定螺柱對準主機板背面散熱器孔位放入，背板開口處需對準處理器扣具底板4個螺絲鎖點位置
▼背板正確安裝後，主機板正面散熱器孔位會露出4支高度相同的固定螺柱(1)，將4個LGA1851/1700藍色套管套入固定螺柱(2)
▼因為水冷頭壓板位置固定，INTEL托架安裝方向會影響水管方向，INTEL托架採(3a)放置位置時水管會朝向上/下，INTEL托架採(3b)放置位置時水管會朝向左/右，建議安裝前先試裝，確認水冷頭水管接頭不會與主機板元件/散熱片發生干涉。決定好托架安裝方向後，將4個INTEL托架手轉螺帽鎖上(4a/4b)
▼清潔處理器表面後塗上散熱膏，撕除水冷頭處理器接觸面保護貼，將壓板兩端彈簧螺帽對準托架上的螺牙(上圖)，用螺絲起子採輪流方式將2個彈簧螺帽鎖到底(下圖)，不可一次將單邊螺帽直接鎖到底

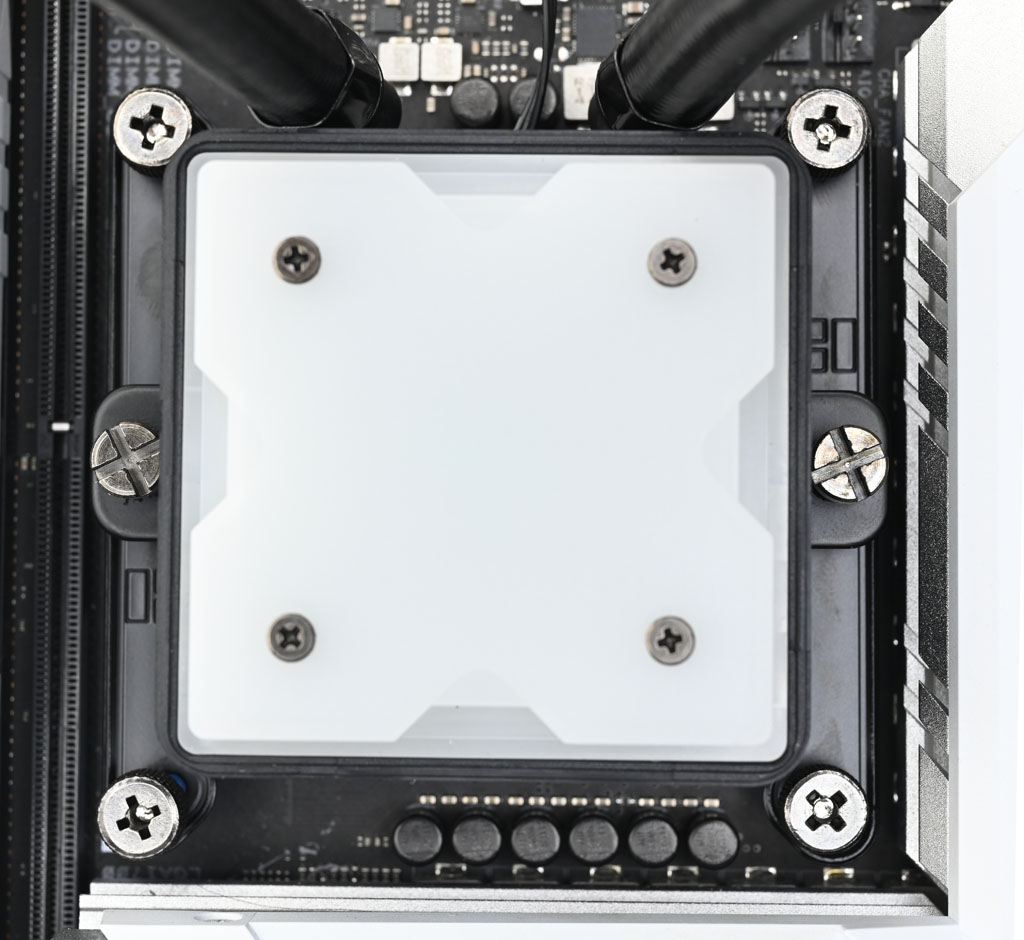

▼水冷頭水管朝上安裝示意圖
▼水冷頭水管朝左安裝示意圖
▼安裝完成後將螢幕裝回
▼安裝於INTEL LGA1200/115x平台時，將INTEL背板調整成適用LGA1200/115x平台配置後，把INTEL背板固定螺柱對準主機板背面散熱器孔位放入，背板缺口及開口處需對準處理器扣具底板3個螺絲鎖點位置
▼背板正確安裝後，主機板正面散熱器孔位會露出4支高度相同的固定螺柱(1)，將4個LGA1200/115x黑色套管套入固定螺柱(2)
▼因為水冷頭壓板位置固定，INTEL托架安裝方向會影響水管方向，INTEL托架採(3a)放置位置時水管會朝向上/下，INTEL托架採(3b)放置位置時水管會朝向左/右，建議安裝前先試裝，確認水冷頭水管接頭不會與主機板元件/散熱片發生干涉。決定好托架安裝方向後，將4個INTEL托架手轉螺帽鎖上(4a/4b)
▼清潔處理器表面後塗上散熱膏，撕除水冷頭處理器接觸面保護貼，將壓板兩端彈簧螺帽對準托架上的螺牙(上圖)，用螺絲起子採輪流方式將2個彈簧螺帽鎖到底(下圖)，不可一次將單邊螺帽直接鎖到底
▼水冷頭水管朝上安裝示意圖
▼水冷頭水管朝左安裝示意圖
▼安裝完成後將螢幕裝回
▼AM4/AM5紅色套管(上)及AMD托架固定螺絲(下)
▼將主機板原裝散熱器托架拆除，只保留原裝散熱器背板(1)，將4個AM4/AM5紅色套管套進原裝散熱器背板鎖點(2)，放上AMD托架(3)，用4個AMD托架固定螺絲鎖緊(4)
▼清潔處理器表面後塗上散熱膏，撕除水冷頭處理器接觸面保護貼，將壓板兩端彈簧螺帽對準托架上的螺牙(上圖)，用螺絲起子採輪流方式將2個彈簧螺帽鎖到底(下圖)，不可一次將單邊螺帽直接鎖到底
▼AMD托架只能讓水冷頭水管朝向上/下，需確認水冷頭水管接頭不會與主機板元件/散熱片發生干涉
▼安裝完成後將螢幕裝回
▼開機前務必先接好水冷排水泵及風扇的PWM 4pin、水冷排風扇及水冷頭的ARGB 3pin、水冷頭頂部螢幕USB連接線的SATA電源連接器及主機板內接USB 2.0 9pin。開機後水冷頭頂部螢幕顯示THERMALRIGHT商標字樣表示等待軟體連接
▼至原廠網站下載TRCC(THERMALRIGHT CONTROL CENTER)軟體
▼安裝完成並啟動TRCC軟體，會進入軟體畫面，最左邊欄位顯示商標、資訊模組頁按鈕、產品頁按鈕、設定頁按鈕，產品頁按鈕會顯示型號。預覽畫面與水冷頭螢幕為即時同步顯示，內部顯示物件可透過滑鼠拖曳、鍵盤W/A/S/D一次移動1像素、鍵盤SHIFT+W/A/S/D一次移動10像素來調整位置。預覽畫面下方主介面功能區可調整螢幕顯示方向、本地主題命名/保存、本地主題匯出/匯入。預覽畫面右邊主功能導航按鈕可選擇本地主題分頁、雲端主題分頁、雲端背景分頁、主題編輯分頁。本地主題分頁列出已儲存的主題，右上可設定輪播開啟/關閉及輪播時間
▼雲端主題分頁，會列出所有可用主題，選擇主題後會同步更新顯示在預覽畫面及水冷頭螢幕，包括訊息、蒙板，不包含背景，修改其他設定完成後可儲存到本地主題
▼畫面旋轉角度及雲端主題顯示效果影片：
▼雲端背景分頁，會列出所有可用背景，上方可選擇分類篩選同類別背景，選擇背景後會從網路下載並同步更新顯示在預覽畫面及水冷頭螢幕，修改其他設定完成後可儲存到本地主題
▼雲端背景顯示效果影片(加速播放)：
▼主題編輯分頁，可快速開啟關閉螢幕文字/數值顯示，下方卡片模組顯示目前在螢幕上的項目，按下+鍵可新增卡片，連點兩下卡片可刪除，右邊可設定所選卡片在螢幕上的X/Y座標、字體、顏色、滴管工具(可在螢幕取色)、主色選擇、RGB數值、顏色使用記錄、常用顏色。佈局蒙板點選左上角三角形處可開啟及關閉，蒙板圖片支援透明圖層，檔案格式PNG，並且水平及垂直像素不能超過水冷頭螢幕解析度
▼新增卡片(左一圖)上方紫色圖示可選擇添加時間、星期、日期、文字項目(監控資料來源為資訊模組頁的所有項目)。選擇不同類型卡片時，最下方會顯示該卡片的對應設定，例如右二圖下方顯示單位設定，右一圖下方顯示卡片文字
▼投屏顯示，可將主螢幕畫面同步顯示至水冷頭螢幕，點選左上角三角形處可開啟及關閉，可設定同步顯示區域大小及座標，連點兩下可在主螢幕上顯示/隱藏同步顯示區域外框
▼主螢幕畫面同步顯示至水冷頭螢幕的顯示效果：
▼背景顯示，可自選圖片或影片當成水冷頭螢幕背景，點選左上角三角形處可開啟及關閉。選擇靜態圖片後預覽框會顯示所選圖片，下面有圖片縮放滑桿、高度自動填滿按鈕、寬度自動填滿按鈕、圖片旋轉按鈕、執行裁切並顯示至水冷頭螢幕按鈕。在背景顯示及媒體播放機選擇影片時，支援H.264/H.265的MP4/MKV/MOV/AVI副檔名影片及GIF動畫，解析度需小於3840×2160
▼自選靜態圖片至水冷頭螢幕的顯示效果：
▼水冷頭螢幕上下(上圖)及左右(下圖)可視角及亮度差異
▼資訊模組頁，可顯示多組數據模組卡片，方便使用者管理，每組數據卡片可自行命名並整合4組數據，單組數據除了可以重新命名外也可點選右方三圓點重新指向所選數值
▼設定頁，可設定自動啟動ON/OFF、溫度單位℃/℉、讀取硬碟狀態資訊ON/OFF、數據重新整理時間、軟體更新、語言選擇，最下方顯示原廠網址及軟體版本
▼水冷排風扇燈光效果
▼風扇燈光效果
▼水冷頭頂部螢幕側邊區域透光效果
▼水冷頭頂部螢幕取下後，內部乳白色區域發光效果
以下進行上機測試，LGA1700測試平台配置如下：
主機板：ASUS ROG MAXIMUS Z790 HERO
處理器：INTEL CORE i9-13900K
記憶體：KINGSTON FURY BEAST DDR5-6000 CL36 32GB(2×16GB)
作業系統碟：SOLIDIGM P44 PRO 2TB
電源供應器：MSI MEG Ai1300P PCIE5 1300W
主機板UEFI設定均維持預設值，使用INTEL XTU(EXTREME TUNING UTILITY)軟體將CPU功耗限制在260W
▼功耗限制260W下待機(左)及高負載(右)的CORE TEMP及AIDA64感測器畫面
▼功耗限制260W下高負載30分鐘CORE TEMP溫度記錄圖
▼待機狀態(前12秒)及高負載狀態(13秒後)運作聲音
報告完畢，謝謝收看
