特色：
●通過CYBENETICS PLATINUM及80PLUS金牌認證轉換效率
●全模組化設計，採用帶狀線材
●提供2個EPS 4+4P接頭，支援高階Intel/AMD處理器及主機板平台
●提供1個12V-2×6插座及1條模組化線材，相容ATX 3.1及PCI-E 5.1，支援新款顯示卡
●採用主動功率因數修正、半橋諧振及同步整流12V功率級，單路12V輸出搭配DC-DC轉換3.3V/5V/-12V，使12V可用功率最大化，並改善各輸出電壓交叉調整率
●採用13.5公分FDB軸承風扇，具備SMART ZERO FAN模式，開啟後於低負載/溫度下風扇自動停止轉動，負載/溫度提高後採溫控運轉，在散熱效能與靜音中取得平衡
●105℃日系主電容，提供10年保固
輸出接頭數量：
ATX 20+4P：1個
EPS 4+4P：2個
12V-2×6：1個
PCIE 6+2P：6個
SATA：12個
大4P：4個
▼外盒正面有商標、CYBENETICS PLATINUM認證、10年保固圖示、80PLUS金牌認證、ATX 3.1/PCIe 5.1 Ready字樣、名稱、外觀圖
▼外盒背面有商標、名稱、CYBENETICS PLATINUM認證、ATX 3.1/PCIe 5.1 Ready字樣、產品規格表、輸入/輸出規格表、線組數量/接頭數量/長度表、線組接頭配置圖、特色圖示、認證標誌、產地(中國)、加州65號法案警告訊息、FCC 警告訊息、條碼
▼外盒上側面有名稱、商標、多國語言產品特色。外盒下側面有名稱及標語
▼外盒左側面有商標、轉換效率圖表、風扇轉速噪音圖表、80PLUS金牌/白金效率比較圖表。外盒右側面有商標、外觀圖、名稱、ATX 3.1/PCIe 5.1 Ready字樣、CYBENETICS PLATINUM認證
▼包裝內容有電源、印有商標的黑色不織布袋(內裝模組化線組)、說明書、3×0.75mm² 7A交流電源線、魔鬼氈束帶、固定螺絲、塑膠束帶
▼電源銀色+黑色雙色外殼尺寸140×150×86mm
▼側邊外殼銀色區域有造型裝飾及名稱，黑色區域有商標
▼直接在外殼上沖壓風扇護網
▼電源背面標籤有商標、名稱、型號、輸入電壓/電流/頻率、各組最大輸出電流/功率、總輸出功率、警告訊息、製造商、產地(中國)、80PLUS金牌認證、認證標誌、條碼
▼電源出風口處設有電源總開關、交流輸入插座、模式開關。電源總開關上有商標，出風口右側有POWER BY MONTECH字樣

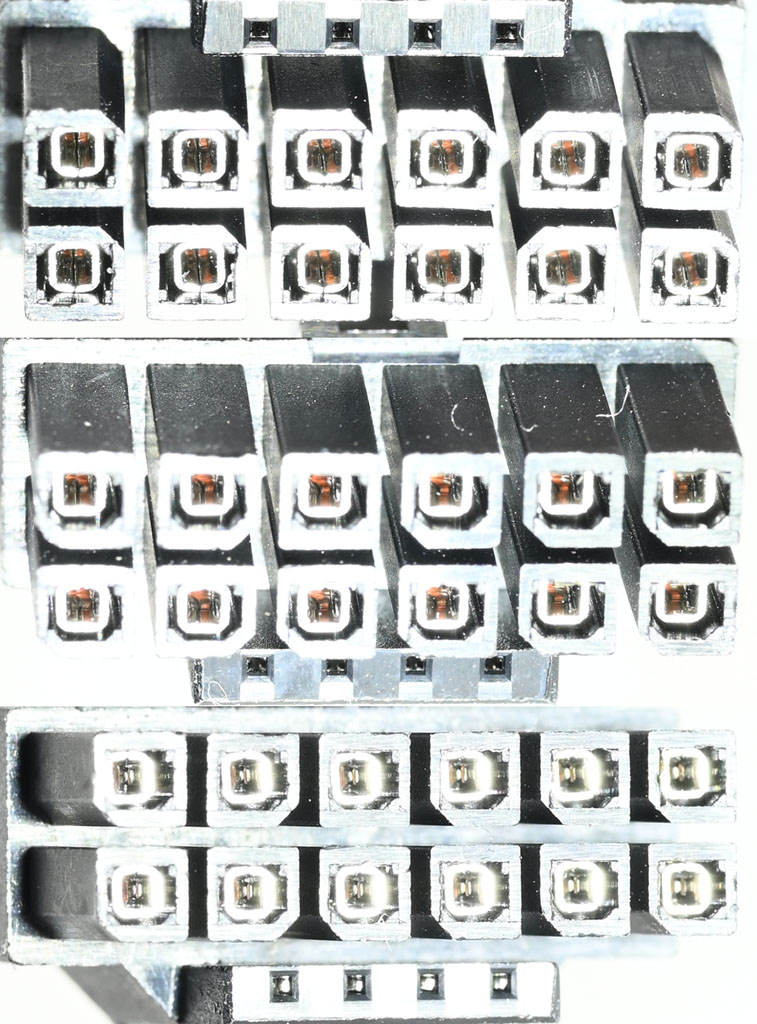

▼模組化線組輸出插座有名稱標示，左下角有PROJECT CODE: // CENTURY字樣
▼1條主機板電源模組化線路，提供1個ATX 20+4P接頭，18AWG線路長度59.5公分
▼2條處理器電源模組化線路，提供2個EPS 4+4P接頭，18AWG線路長度69.5公分
▼3條顯示卡電源模組化線路，提供6個PCIE 6+2P接頭，至第一個接頭18AWG線路長度60公分，接頭間18AWG線路長度15公分
▼1條12V-2×6模組化線路，16AWG/26AWG線路長度59.5公分，接頭標示600W
▼12V-2×6接頭內部金屬連接器的樣式如下圖所示
▼12V-2×6接頭外殼側面有H++標示

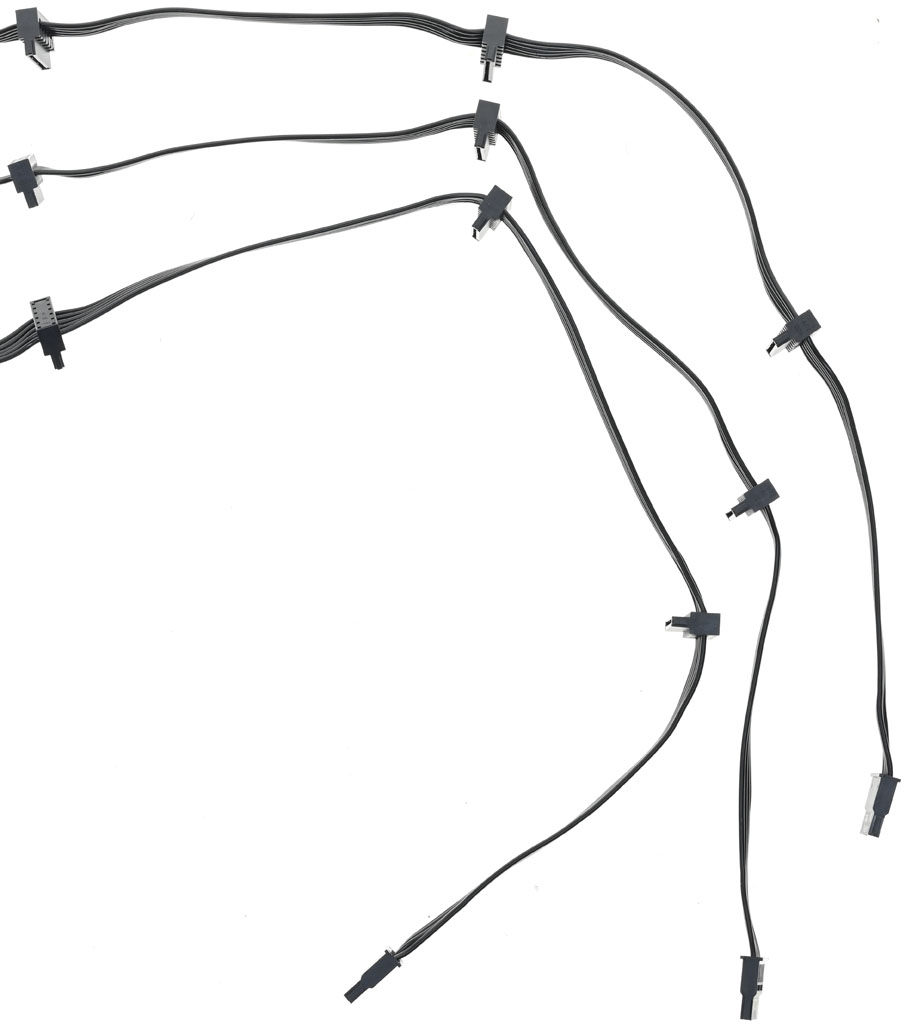

▼3條SATA模組化線路，提供9個直角及3個直式SATA接頭，至第一個接頭18AWG線路長度49.5公分，接頭間18AWG線路長度15公分
▼1條大4P模組化線路，提供4個省力易拔大4P接頭，至第一個接頭18AWG線路長度49.5公分，接頭間18AWG線路長度15公分。未提供小4P接頭或轉接線
▼將所有模組化線路插上的樣子
▼12V-2×6模組化線路接頭連接處近照
▼內部結構及使用元件說明簡表
▼風扇安裝在內部框架上
▼採用一次側主動功率因數修正及半橋諧振，二次側12V同步整流，並經由DC-DC轉換3.3V/5V/-12V
▼採用Hong Hua HA13525H12F-Z 12V/0.5A風扇，並設置氣流導風片
▼外殼底部黑色隔板於二次側區域開孔貼上導熱墊片
▼主電路板背面焊點整體做工良好，部分大電流線路有敷錫，二次側部分區域加上金屬板
▼交流輸入插座焊點加上2個Y電容(CY1/CY2)，磁芯及模式開關線路有包覆套管，交流線路/交流輸入插座焊點/總開關焊點/模式開關焊點未包覆套管
▼主電路板上的X電容放電IC及電阻
▼主電路板上有2個共模電感(CM1/CM2)、2個X電容(CX1/CX2)、在CX2電容底部的2個Y電容(CY3/CY4)。保險絲及突波吸收器有包覆套管
▼一次側散熱片上面有2個並聯的GBU25KH橋式整流器，本體及接腳均包覆套管的NTC熱敏電阻用來抑制輸入湧浪電流，電源啟動後會使用繼電器將其短路，去除NTC所造成的功耗損失
▼一次側散熱片上面有2個並聯的Wayon維安WMJ36N65F2 TO-247封裝APFC MOSFET、1個Maplesemi美浦森MSNP10065G1內絕緣封裝APFC二極體、2個Wayon維安WMJ36N65F2 TO-247封裝一次側MOSFET
▼主電路板正面的虹冠電子CM6500UNX及CM03AX負責APFC電路控制
▼環狀磁芯APFC電感旁的APFC電容採用1個Nippon Chemi-con 420V 570µF KHE系列105℃電解電容及1個Nippon Chemi-con 420V 470µF KMZ系列105℃電解電容並聯組合，總容值1040µF
▼輔助電源電路變壓器旁的Chipown無錫芯朋微電子PN8141為輔助電源電路一次側整合IC，SB1045L為輔助電源電路二次側整流二極體
▼1個諧振電感及2個諧振電容組成一次側諧振槽，比流器包覆黑色聚酯薄膜膠帶
▼主變壓器採用三明治結構搭配二次側板狀繞組
▼主電路板背面的Novosense納芯微電子NSi6602A-DSWR為一次側MOSFET隔離驅動IC，6個Infineon英飛凌ISC012N04LM6 MOSFET負責12V功率級二次側同步整流
▼主電路板正面的Champion虹冠電子CM6901X負責12V功率級一次側諧振及二次側同步整流控制
▼二次側的4個Nippon Chemi-con固態電容及8個綠色外皮電解電容
▼綠色外皮電解電容標示TK，為日本東信工業中國廠
▼3.3V/5V DC-DC及電源管理子卡正面右上角的Grenergy南京綠芯GR8329E電源管理IC負責監控輸出電壓/電流、接受PS-ON信號控制、產生Power Good信號
▼3.3V/5V DC-DC及電源管理子卡正面有2個封閉式電感、2個Nippon Chemi-con固態電容、4個標示KC的固態電容
▼3.3V/5V DC-DC及電源管理子卡背面的Anpec茂達電子APW7159C雙通道同步降壓PWM控制器及4個Wayon維安WMO80N03T1 MOSFET負責轉換3.3V及5V。3.3V/5V DC-DC及電源管理子卡透過焊點與模組化插座板直接相連
▼風扇控制子卡旁有連接風扇及模式開關的連接器
▼模組化插座板背面焊點敷錫，與諧振電感/一次側散熱片/比流器之間有隔板，正面插座之間設置29個Nippon Chemi-con固態電容，加強輸出濾波/退耦效果
▼模組化插座板正面的TI德儀TPS54231負責轉換-12V
接下來就是上機測試
測試文閱讀方式請參照此篇：電源測試文閱讀小指南
▼空載功耗
▼20%/50%/100%輸出轉換效率分別為91.87%/92.65%/89.42%，符合80PLUS金牌認證要求20%輸出87%效率、50%輸出90%效率、100%輸出87%效率
▼10%/20%/50%/100%輸出的交流輸入波形(黃色-電壓，紅色-電流，綠色-功率)。50%輸出下功率因數為0.9909，滿足80PLUS金牌認證要求50%輸出下功率因數大於0.9
▼綜合輸出負載測試，輸出44%時3.3V/5V電流達12A以後就不再往上加，3.3V/5V/12V電壓記錄如下表
▼綜合輸出7%至100%之間3.3V輸出電壓最高與最低點差異為44.2mV
▼綜合輸出7%至100%之間5V輸出電壓最高與最低點差異為45.7mV
▼綜合輸出7%至100%之間12V輸出電壓最高與最低點差異為19mV
▼偏載測試，這時12V維持空載，分別測試3.3V滿載(CL1)、5V滿載(CL2)、3.3V/5V滿載(CL3)的3.3V/5V/12V電壓變化，並無出現超出±5%範圍情形(3.3V：3.135V-3.465V，5V：4.75V-5.25V，12V：11.4V-12.6V)
▼純12V輸出負載測試，這時3.3V/5V維持空載，3.3V/5V/12V電壓記錄如下表
▼純12V輸出6%至100%之間3.3V輸出電壓最高與最低點差異為35.6mV
▼純12V輸出6%至100%之間5V輸出電壓最高與最低點差異為36.4mV
▼純12V輸出6%至100%之間12V輸出電壓最高與最低點差異為20mV
▼12V低輸出轉換效率測試，輸出12V/1A效率60%，輸出12V/2A效率73.8%，輸出12V/3A效率79.6%，輸出12V/4A效率83.8%
▼電源PS-ON信號啟動後直接3.3V/12A、5V/12A、12V/79A滿載輸出下各電壓上升時間圖，從12V開始上升處當成起點(0ms)時，12V上升時間13ms，5V上升時間4ms，3.3V上升時間4ms
▼3.3V/12A、5V/12A、12V/79A滿載輸出下斷電的Hold-up time時序圖，從交流中斷處當成起點(0ms)時，12V於21ms開始下降，25ms降至11.38V(圖片中資料點標籤)
以下波形圖，CH2藍色波形為12V電壓波形，CH3紫色波形為5V電壓波形，CH4綠色波形為3.3V電壓波形
▼輸出無負載的漣波
▼輸出12V/1A(上圖)及輸出12V/4A(下圖)的漣波

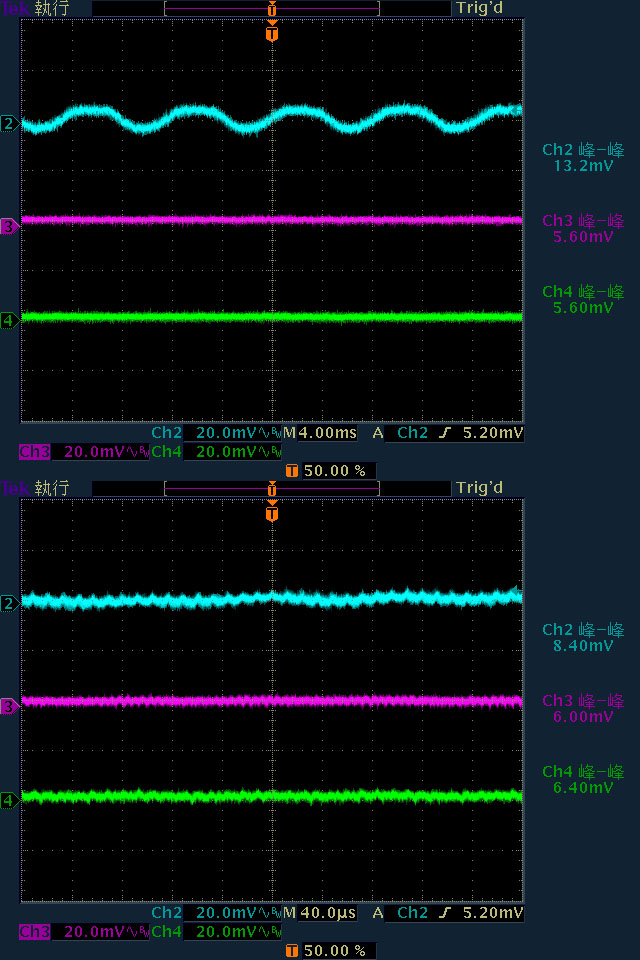

▼於3.3V/12A、5V/12A、12V/79A(綜合全負載)輸出下，12V/5V/3.3V各路低頻漣波分別為13.2mV/5.6mV/5.6mV，高頻漣波分別為8.4mV/6mV/6.4mV
▼於12V/88A(純12V全負載)輸出下，12V/5V/3.3V各路低頻漣波分別為13.6mV/4.4mV/4mV，高頻漣波分別為8.4mV/4.8mV/5.2mV
▼12V啟動動態負載，變動範圍5A至25A，維持時間500微秒，最大變動幅度218mV，同時造成5V產生54mV、3.3V產生108mV的變動
▼12V啟動動態負載，變動範圍25A至50A，維持時間500微秒，最大變動幅度296mV，同時造成5V產生86mV、3.3V產生170mV的變動

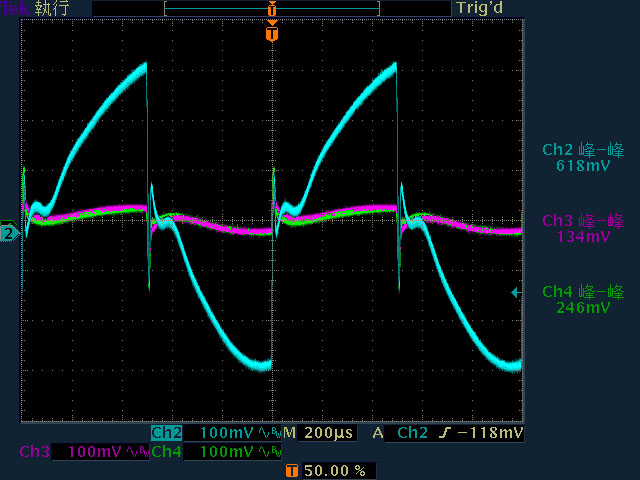

▼12V啟動動態負載，變動範圍10A至70A，維持時間500微秒，最大變動幅度618mV，同時造成5V產生134mV、3.3V產生246mV的變動
▼12V啟動動態負載，變動範圍20A至88A，維持時間500微秒，最大變動幅度614mV，同時造成5V產生152mV、3.3V產生252mV的變動
▼電源供應器滿載輸出下內部(上圖)及背面外殼(下圖)的紅外線熱影像圖
▼電源供應器滿載輸出下橋式整流/APFC MOSFET/APFC二極體/APFC電感(上圖)及一次側MOSFET/諧振電感(下圖)的紅外線熱影像圖
▼電源供應器滿載輸出下主變壓器(上圖)及DC-DC(下圖)的紅外線熱影像圖

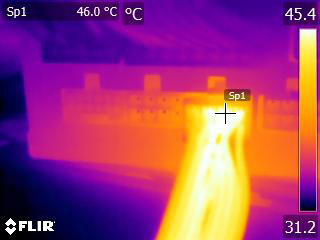

▼單條EPS 4+4P連續輸出28A(336W)10分鐘後的電源端模組化接頭紅外線熱影像圖
▼單條PCIE 6+2P連續輸出21A(252W)10分鐘後的電源端模組化接頭紅外線熱影像圖
▼用隨附的12V-2×6模組化線材連接MSI GEFORCE RTX 5090 32G SUPRIM SOC進行測試
▼執行FURMARK 30分鐘後的HWiNFO感測器頁面、GPU-Z Sensors頁面、FURMARK畫面
▼執行FURMARK 30分鐘後顯示卡端插頭(左上/右上)及電源端插頭(左下/右下)的紅外線熱影像圖
本體及內部結構心得小結：
○全模組化設計，採用帶狀線材。提供1個ATX 20+4P、2個EPS 4+4P、1個12V-2×6、6個PCIE 6+2P、12個SATA(9個直角，3個直式)、4個省力易拔大4P，未提供小4P接頭或轉接線
○電源端12V-2×6插座S4/S3接至COM，為600W定義
○直接在外殼上沖壓風扇護網，具備SMART ZERO FAN模式，開啟後於低負載/低溫下風扇停止運轉，待負載/溫度提高後才會啟動並採溫控運轉。關閉後風扇採常時溫控運轉
○磁芯/模式開關線路/保險絲/突波吸收器有包覆套管，交流線路/交流輸入插座焊點/總開關焊點/模式開關焊點沒有包覆套管
○主電路板背面焊點整體做工良好，部分大電流線路有敷錫，二次側部分區域加上金屬板，於二次側區域設置導熱墊片將熱量傳導至外殼協助散熱
○採用一次側主動功率因數修正及半橋諧振、二次側同步整流輸出單路12V，搭配DC-DC轉換3.3V/5V/-12V
○APFC/一次側/3.3V&5V DC-DC MOSFET採用維安，APFC二極體採用美浦森，二次側同步整流MOSFET採用Infineon，-12V DC-DC採用TI。APFC/一次側MOSFET採用TO-247封裝，APFC二極體採用內絕緣封裝
○APFC電容使用Nippon Chemi-con，其他電解電容使用Rubycon/Nippon Chemi-con/TK，固態電容主要使用Nippon Chemi-con(3.3V/5V DC-DC子卡上有4個標示KC的固態電容)
○二次側電源管理IC可偵測輸出電壓/電流是否在正常範圍
各項測試結果簡單總結：
○20%/50%/100%輸出轉換效率分別為91.87%/92.65%/89.42%，符合80PLUS金牌認證要求
○功率因數修正，符合80PLUS金牌認證要求
○偏載測試，12V維持空載，測試3.3V滿載、5V滿載、3.3V/5V滿載的3.3V/5V/12V電壓變化，均未超出±5%範圍
○電源啟動至綜合全負載輸出狀態，12V上升時間13ms，5V上升時間4ms，3.3V上升時間4ms
○綜合全負載輸出狀態切斷AC輸入模擬電力中斷，12V於21ms開始下降，25ms降至11.38V
○綜合全負載輸出下12V/5V/3.3V各路低頻漣波分別為13.2mV/5.6mV/5.6mV，於純12V全負載輸出下12V/5V/3.3V各路低頻漣波分別為13.6mV/4.4mV/4mV
○12V動態負載測試，變動範圍5A至25A，維持時間500微秒，最大變動幅度218mV
○12V動態負載測試，變動範圍25A至50A，維持時間500微秒，最大變動幅度296mV
○12V動態負載測試，變動範圍10A至70A，維持時間500微秒，最大變動幅度618mV
○12V動態負載測試，變動範圍20A至88A，維持時間500微秒，最大變動幅度614mV
○熱機下3.3V過電流截止點32A(160%)，5V過電流截止點32A(160%)，12V過電流截止點128A(146%)
報告完畢，謝謝收看
