EZ易智快充60W C+A氮化鎵GaN快充插座面板簡測

產品特色:

●1個USB-C加1個USB-A,自動偵測PD/QC/FCP快充協議,具備快充指示燈,快充輸出看得到,最大輸出60W

●採用氮化鎵GaN功率元件

●USB-A埠採用雙向連接器,USB-A插頭正反面皆可插入

●具備保護機制,確保充電安全

●USB-C及USB-A具備保護蓋,可防塵防潑水

●多種功能模組,可依照需求選購並自由搭配


產品規格:

USB快充模組型號:WUC60AC

USB快充模組輸入:AC100-240V,1.4A,50/60Hz

USB快充模組USB-C輸出:5V/3A、9V/3A、12V/3A、15V/3A、20V/3A,最大60W

USB快充模組USB-A輸出:5V/2.1A,最大10.5W

USB快充模組最大輸出功率:60W

USB快充模組尺寸:L48.6xW47.8xH36.3mm

USB快充模組重量:95克

USB快充模組操作環境溫度:0-35℃

USB快充模組最高工作海拔高度:2000公尺以下

USB快充模組輸入電壓誤差範圍:±10%

AC插座型號:W13AC

AC插座額定電壓:AC125V

AC插座額定電流:15A

AC插座使用電壓頻率:AC110V,60Hz

AC插座尺寸:L48.6xW23.8xH30.1mm


▼吊卡包裝正面有商標、產品名稱、氮化鎵圖示、PD/QC快充圖示、輸出功率、特色圖示,透明泡殼可以直接看到快充插座面板正面。吊卡包裝背面有產品規格、產品特色、安裝方式、BSMI認證、Class VI能效認證、FB粉絲團QR碼連結、官網QR碼連結、廠商資訊、條碼,透明泡殼可以直接看到快充插座面板背面及配件

▼包裝內容有WAGO 773-104接線盒用PUSH WIRE連接器、固定螺絲、快充插座面板、說明書

▼提供2個固定螺絲及2個WAGO 773-104接線盒用PUSH WIRE連接器

▼說明書正面列出包裝內容、組合模組、操作示意圖、技術規格、到府安裝服務QR碼、常見誤會問題排除、官方網址

▼說明書背面列出產品序號、產品保證書、多種功能模組搭配列表、RoHS相關資訊、官方網址

▼EZ易智快充60W C+A氮化鎵GaN快充插座面板正面,黑色款透明玻璃外蓋,WUC60AC 60W USB快充2/3模組搭配W13AC三孔插座1/3模組,USB-C及USB-A具備保護蓋,上圖關閉,下圖打開。兩個輸出埠之間乳白色橢圓孔為快充指示燈

▼USB-A埠採用雙向連接器,USB-A插頭正反面皆可插入

▼USB-C啟動快充輸出時,快充指示燈會點亮藍色燈光

▼EZ易智快充60W C+A氮化鎵GaN快充插座面板側面

▼EZ易智快充60W C+A氮化鎵GaN快充插座面板背面,WUC60AC 60W USB快充2/3模組接出棕/藍電源線,背面標示商標、產品名稱、輸入/輸出規格、產地、認證標誌

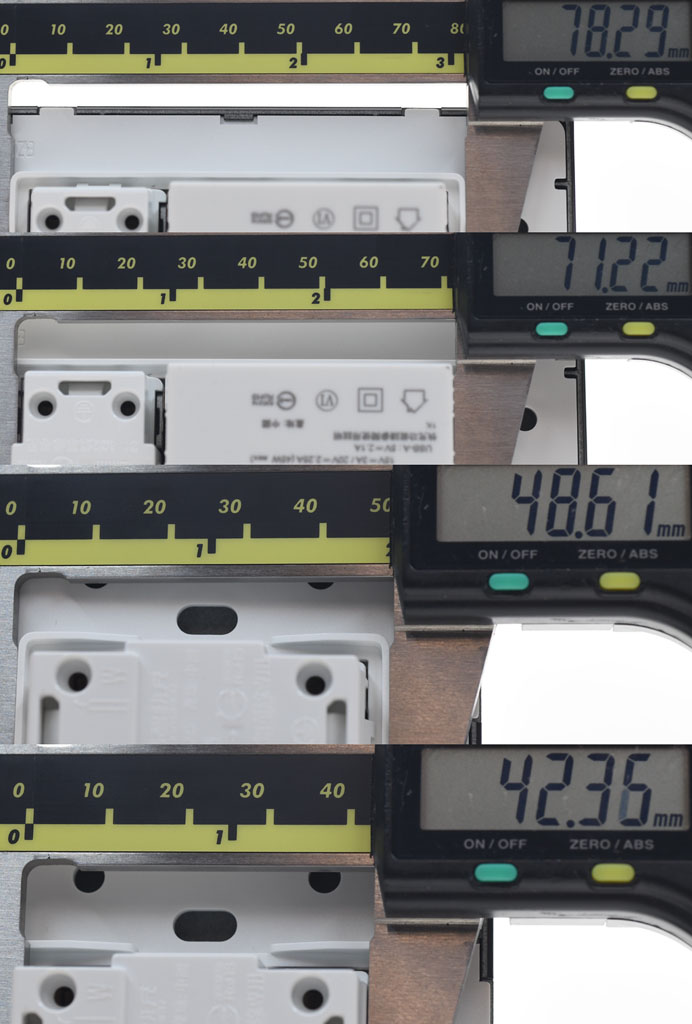

▼外蓋內側凸出的方型區域為78.3x48.6mm,WUC60AC 60W USB快充2/3模組加上W13AC三孔插座1/3模組為71.2x42.4mm

▼深度為24.3mm

▼取下黑色款透明玻璃外蓋,WUC60AC 60W USB快充2/3模組及W13AC三孔插座1/3模組固定在內部白色框架上

▼從白色框架上卸下WUC60AC 60W USB快充2/3模組及W13AC三孔插座1/3模組

▼WUC60AC 60W USB快充2/3模組內部有灌白色固定膠

▼W13AC三孔插座1/3模組正面有15A 125V AC標示,背面上下標示L(火線)/W(水線)/接地插入孔,中間標示商標、型號、產地、剝線規格對照凹槽、BSMI標誌、1.6mm/2mm銅單線專用

▼W13AC三孔插座1/3模組內部銅片配置

支援以下輸出組合模式:

USB-C:60W

USB-A:10.5W

USB-C+USB-A:45W(C)+10.5W(A)

▼USB-C單獨使用並搭配5A線材,充電定義支援PD3.0/2.0、PPS、QC4+、QC3.0/2.0、FCP、APPLE 5V/2.4A、BC1.2、DCP 1.5A

▼USB-C單獨使用並搭配5A線材,固定檔提供5V/2.4A、9V/3A、12V/3A、15V/3A、20V/3A,PPS檔提供5-11V/5A

▼USB-C各組輸出轉換效率表,空載功耗為0.115W,整體輸出轉換效率在85.6%至91.5%之間

▼USB-C搭配5A線材的固定檔5V輸出負載測試,隨著電流增加,輸出電壓下降,輸出電流超過3.2A截止

▼USB-C搭配5A線材的固定檔9V輸出負載測試,隨著電流增加,輸出電壓下降,輸出電流超過4.1A截止

▼USB-C搭配5A線材的固定檔12V輸出負載測試,隨著電流增加,輸出電壓下降,輸出電流超過4.1A截止

▼USB-C搭配5A線材的固定檔15V輸出負載測試,隨著電流增加,輸出電壓下降,輸出電流超過4.3A截止

▼USB-C搭配5A線材的固定檔20V輸出負載測試,隨著電流增加,輸出電壓下降,輸出電流超過4.1A截止

▼USB-C搭配5A線材的PPS檔5V輸出負載測試,隨著電流增加,輸出電壓下降,輸出電流超過5.1A截止

▼USB-C搭配5A線材的PPS檔11V輸出負載測試,隨著電流增加,輸出電壓下降,輸出電流超過5.1A截止

▼USB-C單獨使用並搭配3A線材,PPS檔最大電流下修至3A

▼USB-C搭配3A線材的PPS檔5V輸出負載測試,隨著電流增加,輸出電壓下降,輸出電流超過3.1A截止

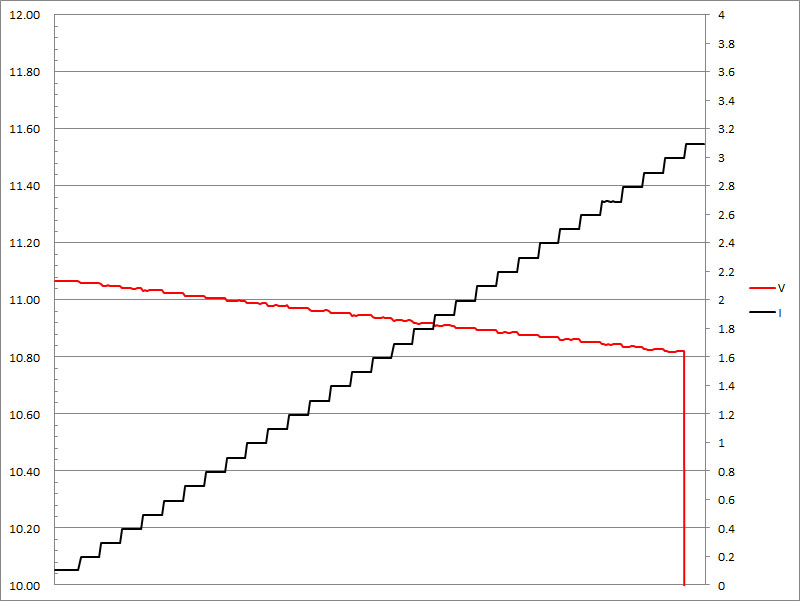

▼USB-C搭配3A線材的PPS檔11V輸出負載測試,隨著電流增加,輸出電壓下降,輸出電流超過3.1A截止

▼USB-A單獨使用,充電定義支援APPLE 5V/2.4A、SAMSUNG 5V/2A、BC1.2、DCP 1.5A

▼USB-A各組輸出轉換效率表,空載功耗為0.115W,整體輸出轉換效率在79.5%至82.3%之間

▼USB-A的5V輸出負載測試,隨著電流增加,輸出電壓下降,輸出電流超過3.4A截止

▼USB-C及USB-A同時輸出下,USB-C為45W輸出模式,固定檔提供5V/2.4A、9V/3A、12V/3A、15V/3A、20V/2.25A,PPS檔提供5-11V/3A

▼為盡量模擬實際安裝狀況,準備一個配線四角盒

▼將四角盒蓋在背面

▼以此安裝方式進行連續輸出負載測試

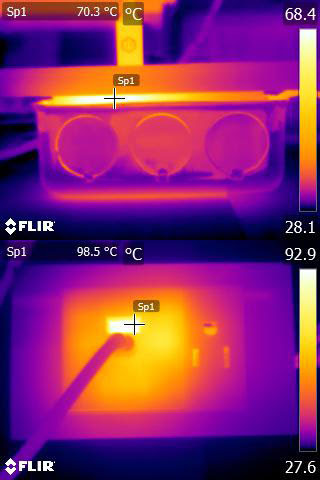

▼USB-C輸出60W連續一小時後四角盒側面(上圖)及正面連接埠處(下圖)的紅外線熱影像圖

▼USB-C輸出60W連續一小時後從四角盒取出本體的紅外線熱影像圖


測試總結:

◆1個USB-C及1個USB-A輸出,支援PD/QC/FCP快充協議,具備快充指示燈

◆USB-A埠採用雙向連接器,USB-A插頭正反面皆可插入,USB-C及USB-A均具備保護蓋

◆空載功耗0.115W,符合DOE能效認證六級(達到300mW以下),各輸出埠中最低效率79.5%(USB-A 5V/0.5A),最高效率91.5%(USB-C 20V/2.5A)

◆過電流門檻會隨線材種類及最大電流資訊調整,電流超額時輸出截止,具備過電流保護


報告完畢,謝謝收看
