accuwitt Grand Rigid GT 850GD金牌850W電源開箱

特色:

●獨家首創防蟲設計,電路板背面配置防蟲蓋板,一次側元件接腳配置防蟲絕緣護套

●通過80PLUS金牌認證,降低廢熱產生,節省電能消耗及電費支出

●14公分短機身,搭配黑色直出線組,提供1個EPS 8P及1個EPS 4+4P接頭,支援Intel/AMD處理器主機板

●諧振轉換搭配12V同步整流及3.3V/5V/-12V DC-DC轉換設計,單路12V輸出,使12V可用功率最大化,改善各輸出電壓交叉調整率

●內部12公分溫控散熱風扇具備風扇停轉功能,於低負荷下風扇將停止轉動,在散熱效能與靜音中取得平衡

●多重電路保護設計

●內部採用長效固態電容及全日系電解電容,提供十年保固維修


accuwitt Grand Rigid GT 850GD 850W輸出接頭數量:

ATX 24P:1個

EPS 8P:1個

EPS 4+4P:1個

PCIE 6+2P:4個

SATA:8個

大4P:2個


▼外盒正面有商標、”Bug Buster”防蟲圖示、中英文”獨家首創防蟲高效電源”字樣、產品名稱、80PLUS金牌認證、10年保固圖示、產品特色

▼外盒背面有商標、產品名稱、輸入/輸出規格表、接頭外觀/數量/線材長度配置圖、安規認證

▼外盒上側面有商標、產品名稱、中英文九大特色說明、80PLUS金牌認證、10年保固圖示、”Bug Buster”防蟲圖示。外盒下側面有商標、產品名稱、條碼、授權製造商資訊、代理商資訊、官方網站連結QR碼、官方Line連結QR碼

▼外盒左/右側面有商標、產品名稱、80PLUS金牌認證、10年保固圖示、”Bug Buster”防蟲圖示

▼包裝內容有電源本體、英文使用手冊、中文使用手冊、交流電源線、魔鬼氈整線帶、固定螺絲

▼本體尺寸為150x86x140mm

▼本體兩側貼上亮面貼紙,上面印上商標、”Bug Buster”防蟲圖示、中英文”獨家首創防蟲高效電源”字樣、產品名稱、80PLUS金牌認證、10年保固圖示、官方網址

▼直接在外殼上沖壓風扇護網,中心處有商標銘牌

▼本體背面的標籤有商標、產品名稱、輸入電壓/電流/頻率、各組最大輸出電流/功率、總輸出功率、80PLUS金牌認證、型號、製造廠商資訊、產地、安規認證、警告訊息、條碼

▼本體出風口處交流輸入插座旁有商標/標語及”Bug Buster”防蟲圖示

▼直出線路開口右下方有5個長條形通風開口

▼1組主機板電源黑色直出線路,提供1個ATX 24P接頭,18AWG/20AWG線路長度61公分

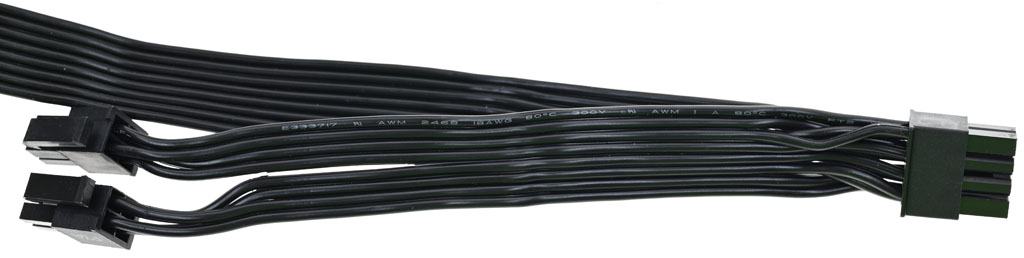

▼1組處理器電源黑色帶狀直出線路,提供1個EPS 8P接頭及1個EPS 4+4P接頭,至EPS 8P接頭18AWG線路長度64.5公分,EPS 8P至EPS 4+4P接頭間18AWG線路長度14.5公分

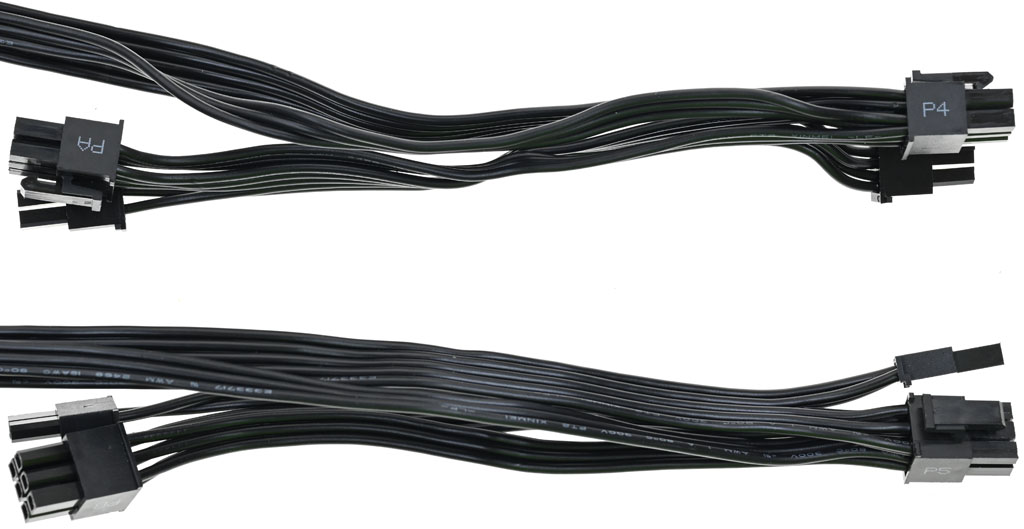

▼2組顯示卡電源黑色帶狀直出線路,提供4個PCIE 6+2P接頭,至第一個接頭18AWG線路長度62公分,接頭間18AWG線路長度14.5公分

▼2組SATA/大4P黑色帶狀直出線路,提供8個直角SATA接頭及2個直式大4P接頭,至第一個接頭20AWG線路長度45公分,接頭間20AWG線路長度11.5公分,其中一條的最後兩段線路較長(紅色箭頭),長度15公分。未提供小4P接頭或轉接線

▼accuwitt Grand Rigid GT 850GD 850W內部結構及使用元件說明簡表

▼accuwitt Grand Rigid GT 850GD 850W為LITE-ON(光寶)代工,採用APFC、半橋諧振、二次側12V同步整流,並經由DC-DC轉換3.3V/5V/-12V

▼採用Yate Loon D12BH-12 12公分12V/0.6A風扇,有設置氣流導風片

▼電路板背面焊點做工良好,大電流路徑有敷錫

▼主電路板背面覆蓋防蟲用塑膠硬質蓋板,於12V同步整流MOSFET及同步整流控制器(紅色箭頭)加上灰色導熱墊,並在下方塑膠硬質蓋板開孔使導熱墊可以直接接觸金屬外殼

▼靠近後方出風口處,防蟲用塑膠硬質蓋板往上延伸(紅色方框),擋住出風口到電路板背面的縫隙,提高防蟲能力

▼交流輸入插座後方加上2個Y電容(CY1/CY2),交流電源線與磁芯有包覆套管,焊點處未包覆套管

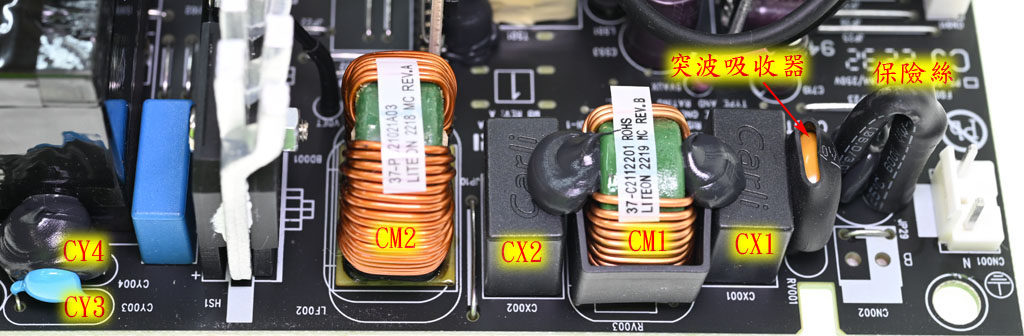

▼主電路板交流輸入端採連接器連接,直立安裝的保險絲與突波吸收器有包覆套管。主電路板EMI濾波電路有2個X電容(CX1/CX2)、2個共模電感(CM1/CM2),2個Y電容(CY3/CY4),僅在CM1共模電感加上黑色防護外框

▼主電路板EMI濾波電路背面有X電容放電IC(Power Integrations CAP200DG)

▼2顆並聯的GBU2506橋式整流器固定在散熱片的兩側,橋式整流下方接腳套上防蟲絕緣護套(下方紅色箭頭)

▼APFC電感採封閉式磁芯,外面包覆黑色聚酯薄膜膠帶。APFC電容採用TK(Toshin Kogyo東信工業)450V 560µF LGWA系列105℃電解電容

▼一次側散熱片,2顆Infineon IPA60R099P7全絕緣封裝MOSFET(右)及1顆WeEn NXPSC06650X全絕緣封裝二極體(中)為APFC功率元件,2顆Infineon IPA60R120P7全絕緣封裝MOSFET(左)為一次側功率元件

▼全絕緣封裝MOSFET/二極體的接腳均套上防蟲絕緣護套(紅色箭頭)

▼主電路板背面的LTA2021(LITE-ON自有編號)負責控制APFC及一次側諧振轉換

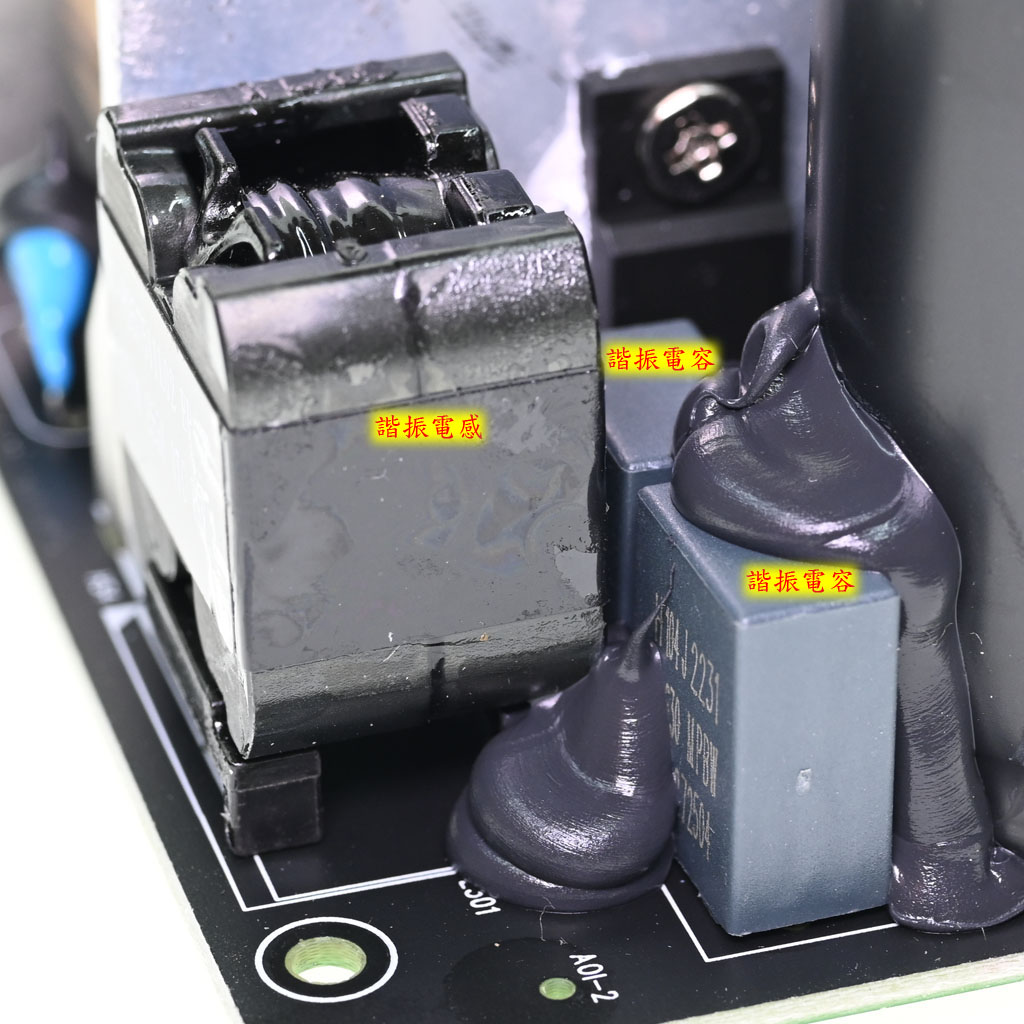

▼1個諧振電感與2個諧振電容組成諧振槽

▼子卡上的Infineon ICE3AR10080JZ2為輔助電源電路一次側整合電源IC,輔助電源電路變壓器包覆黃色聚酯薄膜膠帶,咖啡色電解電容均為TK(Toshin Kogyo東信工業)105℃電解電容

▼主電路板背面的LTA1903(LITE-ON自有編號)為輔助電源電路二次側同步整流開關

▼主變壓器附近有兩片金屬散熱板,提供主電路板背面的12V同步整流MOSFET散熱使用

▼主電路板背面有MPS MP6925同步整流控制器及6顆Nexperia PSMN2R2-40YSD MOSFET組成二次側12V同步整流電路,透過焊點將熱量傳遞至正面金屬散熱板,也有部分熱量透過導熱墊傳遞至背面外殼

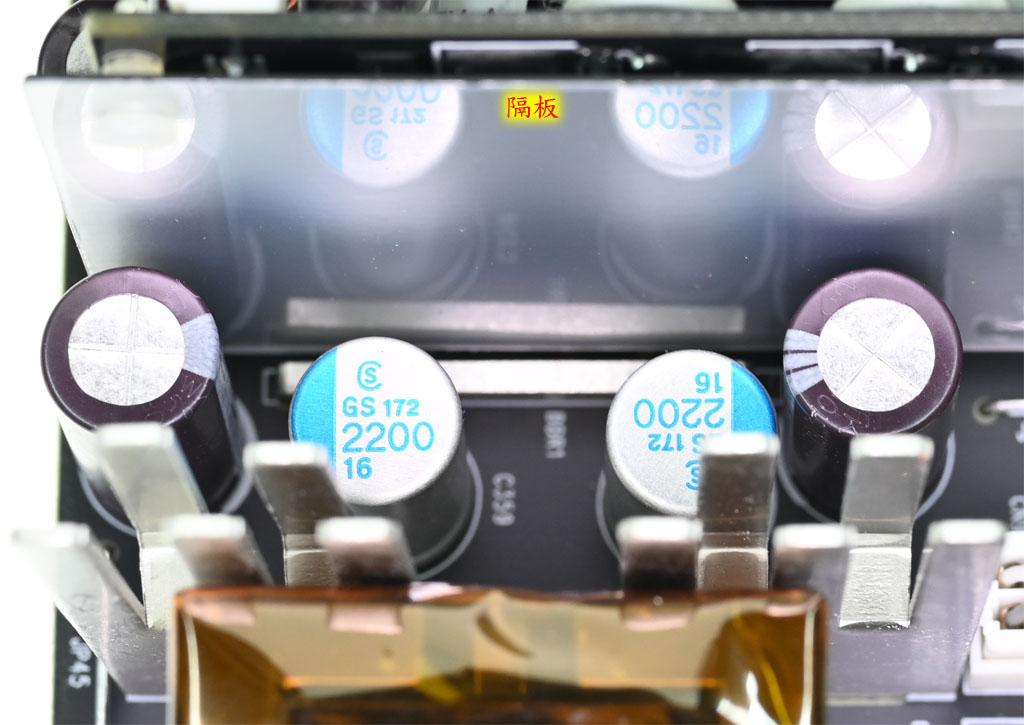

▼金屬散熱板附近有12V輸出濾波電路用Elite固態電容及TK(Toshin Kogyo東信工業)105℃電解電容。3.3V/5V/-12V DC-DC及風扇控制子卡背面有銀色隔板

▼取下銀色隔板的子卡背面,3.3V/5V DC-DC部分有2組功率元件,每組由1顆onsemi FDD8880 MOSFET及1顆onsemi FDD8896 MOSFET組成,由Anpec APW7159C進行控制。左下的TI TPS54302為-12V DC/DC,右下的Weltrend WT763001為風扇控制用

▼子卡正面有3.3V及5V DC-DC環形磁芯電感及Elite/APAQ固態電容

▼主電路板背面的Weltrend WT7527RT電源管理IC,負責監控輸出電壓/電流、接受PS-ON信號控制、產生Power Good信號

▼主電路板背面有3.3V/5V/12V分流器,用於偵測輸出電流提供過電流保護

▼主電路板線組輸出端配置APAQ/Elite固態電容,線組末端使用不同顏色套管進行區分


接下來就是上機測試

測試文閱讀方式請參照此篇:電源測試文閱讀小指南

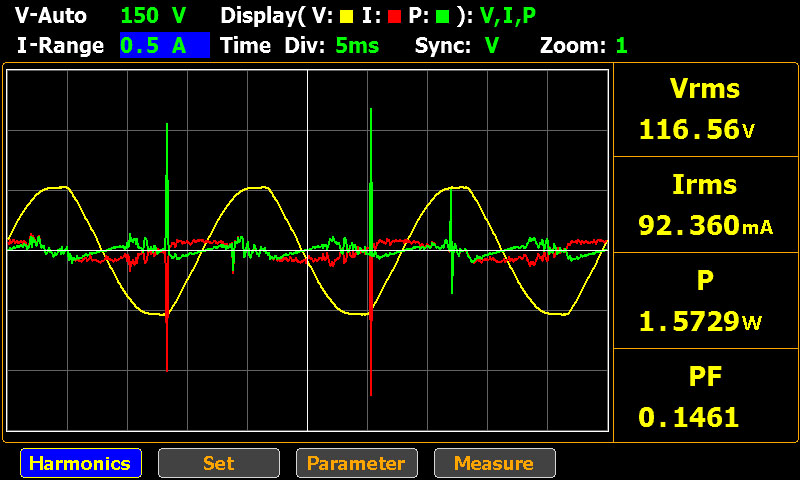

▼accuwitt Grand Rigid GT 850GD 850W空載啟動時,耗電量為1.57W

▼accuwitt Grand Rigid GT 850GD 850W於20%/50%/100%下效率分別為93.33%/92.67%/88.69%,符合80PLUS金牌認證要求20%輸出87%效率、50%輸出90%效率、100%輸出87%效率

從電源本體及線組插頭處測試的電壓差異,會對效率產生0.04%至0.61%的影響

▼accuwitt Grand Rigid GT 850GD 850W於10%/20%/50%/100%的交流輸入波形(黃色-電壓,紅色-電流,綠色-功率)。50%輸出下功率因數為0.995,符合80PLUS金牌認證要求50%輸出下功率因數需大於0.9的要求

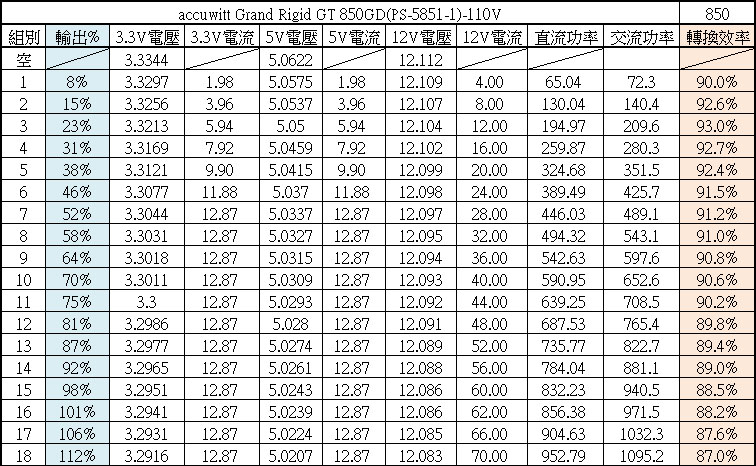

▼綜合輸出負載測試,輸出52%時3.3V/5V電流達13A以後就不再往上加,3.3V/5V/12V電壓記錄如下表

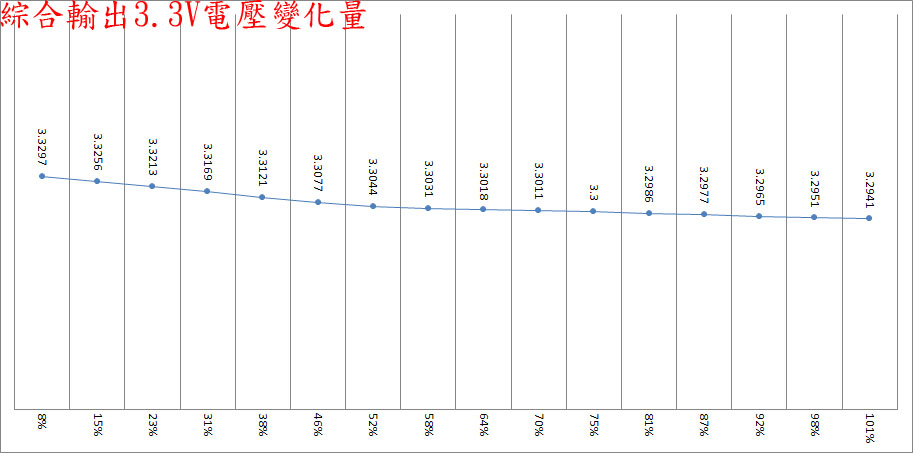

▼綜合輸出8%至101%之間3.3V輸出電壓最高與最低點差異為35.6mV

▼綜合輸出8%至101%之間5V輸出電壓最高與最低點差異為33.6mV

▼綜合輸出8%至101%之間12V輸出電壓最高與最低點差異為23mV

▼偏載測試,這時12V維持空載,分別測試3.3V滿載(CL1)、5V滿載(CL2)、3.3V/5V滿載(CL3)的3.3V/5V/12V電壓變化,並無出現超出±5%範圍情形(3.3V:3.135V-3.465V,5V:4.75V-5.25V,12V:11.4V-12.6V)

▼純12V輸出負載測試,這時3.3V/5V維持空載,3.3V/5V/12V電壓記錄如下表

▼純12V輸出6%至100%之間3.3V輸出電壓最高與最低點差異為18.2mV

▼純12V輸出6%至100%之間5V輸出電壓最高與最低點差異為18.6mV

▼純12V輸出6%至100%之間12V輸出電壓最高與最低點差異為21mV

▼12V低輸出轉換效率測試,輸出12V/1A效率81.3%,輸出12V/2A效率85.9%,輸出12V/3A效率87.3%

▼電源PS-ON信號啟動後直接3.3V/13A、5V/13A、12V/62A滿載輸出下各電壓上升時間圖,從12V開始上升處當成起點(0.000s)時,12V上升時間為7ms,5V與3.3V上升時間為4ms。12V於電壓上升前出現2次低於1V的電壓波動

▼3.3V/13A、5V/13A、12V/62A滿載輸出下斷電的Hold-up time時序圖,從交流中斷處當成起點(0.000s)時,12V於21ms降至11.41V

以下波形圖,CH1黃色波形為動態負載電流變化波形,CH2藍色波形為12V電壓波形,CH3紫色波形為5V電壓波形,CH4綠色波形為3.3V電壓波形

▼輸出無負載時12V有鋸齒狀漣波

▼輸出12V/1A至12V/3A時鋸齒波頻率及振幅加大。輸出12V/4A至12V/8A時漣波波形改變

▼輸出12V/9A時漣波波形振幅最小

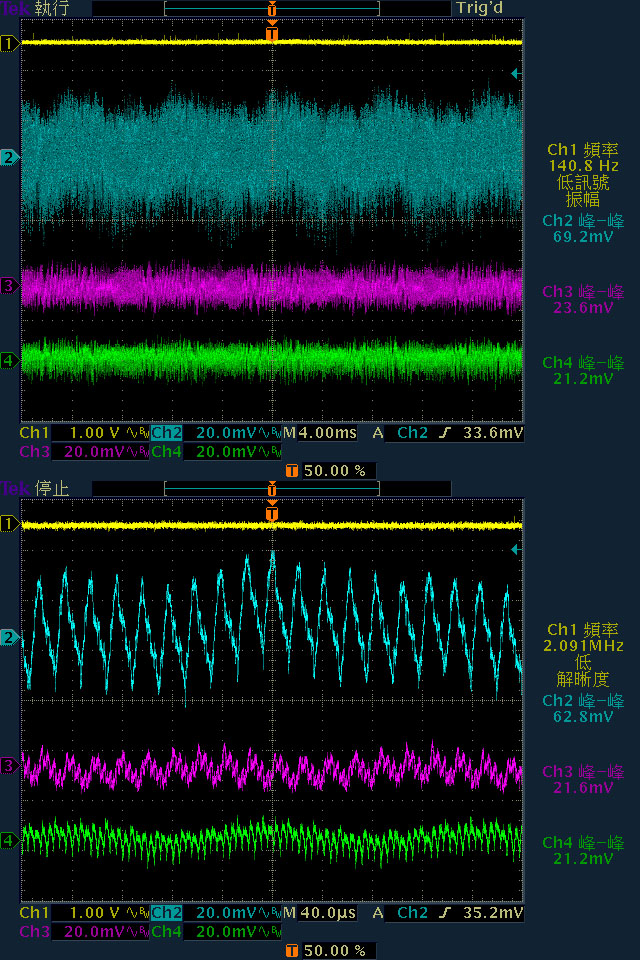

▼於3.3V/13A、5V/13A、12V/62A(綜合全負載)輸出下,12V/5V/3.3V各路低頻漣波分別為69.2mV/23.6mV/21.2mV,高頻漣波分別為62.8mV/21.6mV/21.2mV

▼於12V/70A(純12V全負載)輸出下,12V/5V/3.3V各路低頻漣波分別為66.4mV/18.8mV/34.8mV,高頻漣波分別為60.4mV/18.4mV/28.8mV

▼12V啟動動態負載,變動範圍5A至25A,維持時間500微秒,最大變動幅度為488mV,同時造成3.3V產生160mV、5V產生106mV的變動

▼12V啟動動態負載,變動範圍25A至50A,維持時間500微秒,最大變動幅度為598mV,同時造成3.3V產生200mV、5V產生134mV的變動

▼12V啟動動態負載,變動範圍10A至56A,維持時間500微秒,最大變動幅度為1.08V,同時造成3.3V產生328mV、5V產生226mV的變動

▼電源供應器滿載輸出下內部(上圖)及背面外殼(下圖)的紅外線熱影像圖(附註:安裝位置環境溫度會影響測試結果)

▼電源供應器滿載輸出下橋式整流(上圖)及APFC電感/APFC MOSFET/APFC DIODE/一次側MOSFET/諧振電感(下圖)的紅外線熱影像圖(附註:安裝位置環境溫度會影響測試結果)

▼電源供應器滿載輸出下主變壓器/二次側(上圖)及DC-DC(下圖)的紅外線熱影像圖(附註:安裝位置環境溫度會影響測試結果)

▼單條EPS 4+4P連續輸出28A(336W)10分鐘後的線材部分紅外線熱影像圖(附註:安裝位置環境溫度會影響測試結果)

▼單條PCIE 6+2P連續輸出21A(252W)10分鐘後的線材部分紅外線熱影像圖(附註:安裝位置環境溫度會影響測試結果)


本體及內部結構心得小結:

◆黑色直出線組除ATX 24P外其他採用帶狀線組。具備1個ATX 24P、1個EPS 8P、1個EPS 4+4P、4個PCIE 6+2P、8個直角SATA、2個直式大4P,未提供小4P接頭或轉接線

◆直接在外殼上沖壓風扇護網

◆電路板背面配置防蟲蓋板,靠近出風口處的防蟲蓋板向上垂直彎曲,堵住出風口到電路板背面的縫隙

◆橋式整流、APFC/一次側功率元件接腳配置防蟲絕緣護套,不過功率元件接腳護套較短,仍有一小部分接腳外露

◆未設置電源總開關,交流輸入插座後方加上Y電容的焊點處未包覆套管。交流電源線、磁芯、保險絲、突波吸收器有包覆套管

◆電路板背面焊點做工良好,大電流路徑有敷錫

◆採用APFC、半橋諧振、同步整流輸出12V,並透過DC-DC轉換3.3V/5V/-12V

◆APFC/一次側MOSFET使用Infineon,APFC二極體使用WeEn,12V同步整流MOSFET使用Nexperia,3.3V/5V DC-DC MOSFET使用onsemi,-12V DC-DC使用TI。APFC及一次側所有功率元件均採用全絕緣封裝

◆內部所有電解電容使用TK(Toshin Kogyo東信工業),固態電容使用Elite/APAQ

◆二次側電源管理IC可偵測輸出電壓及電流是否在正常範圍


各項測試結果簡單總結:

◆accuwitt Grand Rigid GT 850GD 850W於20%/50%/100%下效率分別為93.33%/92.67%/88.69%,符合80PLUS金牌認證要求20%輸出87%效率、50%輸出90%效率、100%輸出87%效率

◆accuwitt Grand Rigid GT 850GD 850W的功率因數修正,滿足80PLUS金牌認證要求輸出50%下功率因數需大於0.9

◆偏載測試,12V維持空載,測試3.3V滿載、5V滿載、3.3V/5V滿載的3.3V/5V/12V電壓變化,均未超出±5%範圍

◆電源啟動至綜合全負載輸出狀態,12V上升時間為7ms,3.3V/5V上升時間為4ms。12V於電壓上升前出現2次低於1V的電壓波動

◆綜合全負載輸出狀態切斷AC輸入模擬電力中斷,12V於21ms降至11.41V

◆輸出無負載時12V有鋸齒狀漣波;輸出12V/1A至12V/3A時漣波頻率與振幅增加;輸出12V/4A至12V/8A漣波波形改變;輸出12V/9A時漣波波形振幅最小;於綜合全負載輸出下12V/5V/3.3V各路低頻漣波分別為69.2mV/23.6mV/21.2mV;於純12V全負載輸出下12V/5V/3.3V各路低頻漣波分別為66.4mV/18.8mV/34.8mV

◆12V動態負載測試,變動範圍5A至25A,維持時間500微秒,最大變動幅度為488mV

◆12V動態負載測試,變動範圍25A至50A,維持時間500微秒,最大變動幅度為598mV

◆12V動態負載測試,變動範圍10A至56A,維持時間500微秒,最大變動幅度為1.08V

◆熱機下3.3V過電流截止點在28A(140%),5V過電流截止點在28A(140%),12V過電流截止點在83A(118%)


報告完畢,謝謝收看
