ASUS ROG LOKI 750W白金全模組化電源開箱

特色:

●外殼具備鏡面裝飾面板、REPUBLIC OF GAMERS字樣銘牌及ROG標誌裝飾

●80PLUS白金認證轉換效率,節省電能消耗,降低廢熱產生

●全模組化設計,採用表面壓印紋路的黑色線材

●相容ATX 3.0,提供12VHPWR模組化線材,支援新款顯示卡

●處理器12V供電提供2組EPS 4+4P接頭,支援Intel/AMD處理器/主機板平台

●採用APFC、半橋諧振及同步整流12V功率級,搭配DC-DC轉換3.3V/5V/-12V,使12V可用功率最大化,並改善各輸出電壓交叉調整率

●採用12公分透明發光風扇,可透過ARGB控制線與支援ARGB的主機板或燈效裝置連動控制,並具備0 dB Fan模式,於低負載/溫度下風扇自動停止轉動,負載/溫度提高後採溫控運轉,在散熱效能與靜音中取得平衡

●100%全日系電容,加強可靠度及耐用度,提供10年保固


ASUS ROG LOKI 750W輸出接頭數量:

ATX 20+4P:1個

EPS 4+4P:2個

12VHPWR:1個

PCIE 6+2P:3個(其中2個使用12VHPWR輸出插座)

SATA:6個

大4P:4個


▼外盒正面有ROG標誌、REPUBLIC OF GAMERS字樣、產品外觀圖、產品名稱、ASUS商標、ATX 3.0相容圖示、10年保固圖示、AURA SYNC圖示、80PLUS白金認證

▼外盒背面有ROG標誌、REPUBLIC OF GAMERS字樣、產品名稱、英文產品各部照片特色說明、官方網站/臉書連結QR碼、廠商資訊、回收資訊、安規/BSMI認證標章、配備建議PSU換算連結QR碼、ASUS商標

▼外盒上側面有ROG標誌,外盒下側面有產品規格表、輸出接頭圖片/數量、多國語言產品名稱、中文產品資訊貼紙、條碼

▼外盒左/右側面有ROG標誌、REPUBLIC OF GAMERS字樣、銀色亮面字體產品名稱、ASUS商標

▼打開外盒上蓋,下方盒子側邊有FOR THOSE WHO DARE標語

▼包裝內容有電源本體、SFX轉ATX固定板、印上ROG標誌及REPUBLIC OF GAMERS字樣的黑色不織布收納袋(內含模組化線組)、印上ROG標誌及REPUBLIC OF GAMERS字樣的半透明配件包、3x2.0mm² 15A交流電源線

▼印上ROG標誌及REPUBLIC OF GAMERS字樣的半透明配件包內含改裝線材折價券、使用說明書、印有ROG標誌及REPUBLIC OF GAMERS字樣的魔鬼氈整線帶、塑膠束帶、固定螺絲

▼SFX轉ATX固定板,可將SFX/SFX-L電源裝在ATX電源固定孔位上,上面具備2種安裝方向的SFX/SFX-L固定孔位及ATX固定螺絲孔

▼本體尺寸為125mm(L)x125mm(W)x63.5mm(H)

▼本體其中一個側面有鏡面面板,左下方有ROG SFX-L 750W標示,右側有銀色ROG標誌,右上角落有REPUBLIC OF GAMERS字樣發光區。本體另一個側面有750W標示及REPUBLIC OF GAMERS字樣發光區、斜線凹槽及及ROG標誌

▼銀黑雙色斜向長條狀進氣口鋁合金風扇護網的左上角落有ROG字樣

▼本體背面貼上三角形標籤,右下有中文產品資訊貼紙。三角形標籤有ROG標誌、REPUBLIC OF GAMERS字樣、型號、產品名稱、廠商資訊、產地、輸入電壓/電流/頻率、各組最大輸出電流/功率、總輸出功率、80PLUS白金認證、安規認證、條碼、警告訊息、ASUS商標

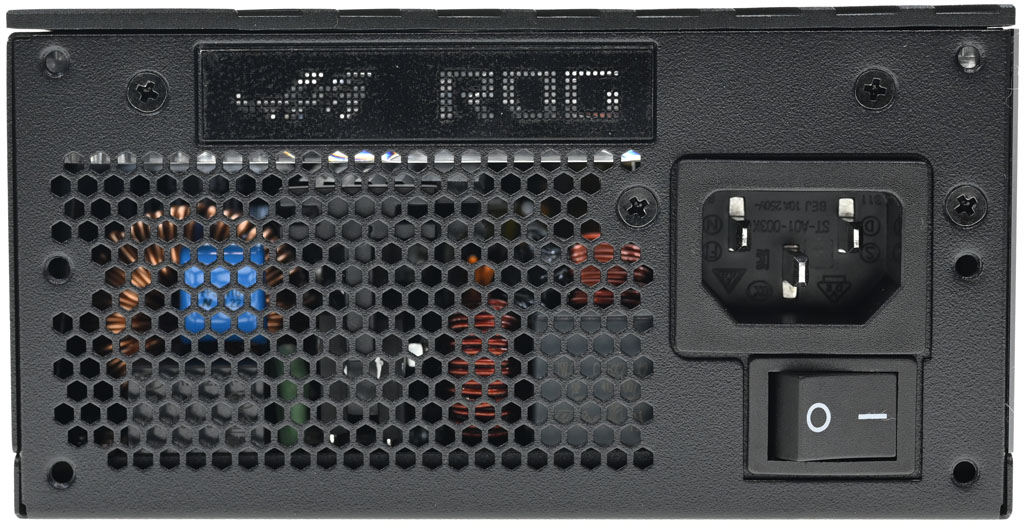

▼本體出風口處提供正反方向安裝固定孔,設有交流輸入插座及電源總開關,左上方有點陣ROG標誌/字樣發光區

▼模組化線組輸出插座有名稱標示,中央上方有ROG標誌及REPUBLIC OF GAMERS字樣

▼1條主機板電源黑色模組化線路,提供1個ATX 20+4P接頭,線路長度45公分

▼2條處理器電源黑色模組化線路,提供2個EPS 4+4P接頭,線路長度55公分

▼1條12VHPWR黑色模組化線路,線路長度45公分,只有在一端接頭印上PSU字樣,未標示功率

▼12VHPWR接頭近照

▼1條電源端12VHPWR接頭轉2個PCIE 6+2P接頭黑色模組化線路,線路長度45公分

▼1條顯示卡電源黑色模組化線路,提供1個PCIE 6+2P接頭,線路長度45公分

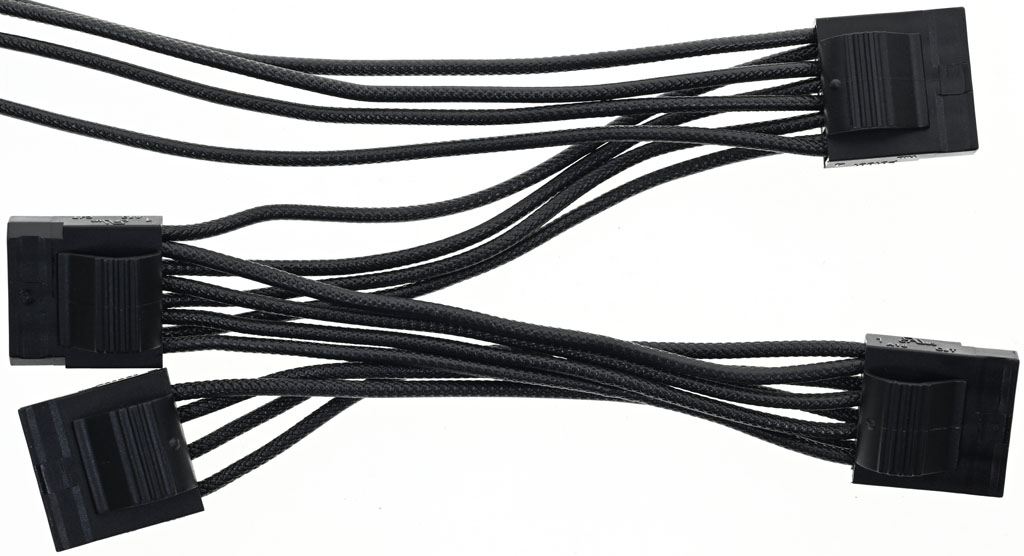

▼2條SATA黑色模組化線路,提供6個直角SATA接頭,至第一個接頭線路長度29.5公分,第一個接頭至第二個接頭間線路長度19.5公分,第二個接頭至最後一個接頭間線路長度9.5公分

▼1條大4P黑色模組化線路,提供4個省力易拔大4P接頭,至第一個接頭線路長度30公分,大4P接頭間線路長度10公分。未提供小4P接頭或轉接線

▼1條ARGB控制線,主機板端為ARGB 3pin母頭,電源端為Mini-fit Jr. 2pin插頭,線路長度80公分

▼ROG LOKI使用在外皮壓印出類似傘繩編織線花紋的線材(下)與實際傘繩編織線(上)的比較圖

▼將所有模組化線路插上的樣子

▼拆卸4顆固定螺絲後可取下銀黑雙色斜向長條狀進氣口鋁合金風扇護網,方便清理灰塵

▼ASUS ROG LOKI 750W大部分解圖

▼ASUS ROG LOKI 750W內部結構及使用元件說明簡表

▼ASUS ROG LOKI 750W採用一次側APFC及半橋諧振,二次側12V同步整流,並經由DC-DC轉換3.3V/5V/-12V

▼內部一次側散熱片頂部銀色區域有ROG標誌及REPUBLIC OF GAMERS字樣

▼採用Champion CF1225H12D 12公分12V/0.35A透明發光風扇,實際厚度15mm,未設置氣流導風片

▼透明扇葉軸心處有點陣ROG標誌貼紙

▼黑色絕緣隔板外層有輔助散熱用鋁板

▼此片鋁板延伸至主電路板背面,白色雙面膠用來將鋁板黏在背面外殼內面上

▼黑色絕緣隔板於主電路板二次側區域開孔並貼上導熱墊片(紅色箭頭),將熱量傳導至鋁板

▼主電路板背面焊點做工良好,大電流路徑有敷錫

▼交流輸入插座及總開關後方加上小電路板,上面有2個Y電容(CY1/CY2)、1個X電容(CX1)及X電容放電IC,小電路板背面沒有覆蓋隔板。下方主電路板上直立安裝的保險絲及突波吸收器均有包覆套管,主電路板上EMI濾波電路包含3個共模電感(CM1/CM2/CM3)、1個X電容(CX2)及2個Y電容(CY3/CY4)。CM2旁設有隔板

▼2顆並聯的GBU25KH橋式整流器固定在一次側散熱片的兩個面上

▼環狀APFC電感附近的NTC熱敏電阻用來抑制輸入湧浪電流,在電源啟動後會使用繼電器將其短路,去除NTC所造成的功耗損失

▼APFC功率元件採用Infineon IPW60R060P7 TO-247封裝MOSFET(上圖),APFC二極體採用CREE/Wolfspeed C6D06065A (下圖)

▼主電路板背面的虹冠電子CM6502UHHX負責APFC電路控制

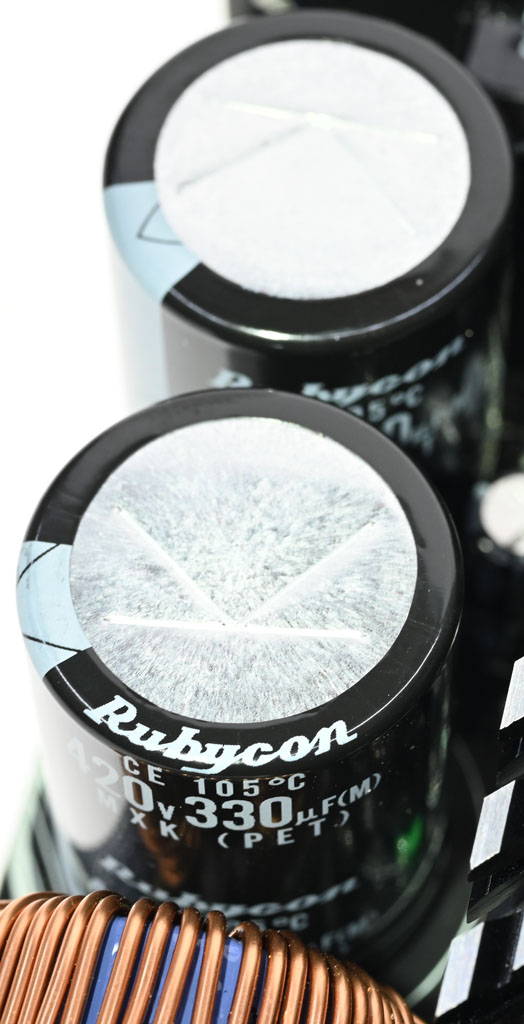

▼APFC電容採用2顆Rubycon 420V 330µF MXK系列105℃電解電容並聯組成,總容值為660µF

▼輔助電源電路變壓器包覆黑色聚酯薄膜膠帶

▼主電路板背面的輔助電源電路一次側整合IC為Infineon ICE5QR1680AG,二次側同步整流控制器為MPS MP6908GJ,二次側同步整流MOSFET為VISHAY SiR664DP

▼一次側散熱片上有2顆ON SEMI FCP104N60F MOSFET

▼主電路板背面有1顆納芯微電子NSi6602A-DSWR,為一次側MOSFET隔離驅動IC,左側有2顆Murata村田制作所SMD Y電容

▼2顆諧振電容(右圖)及1顆諧振電感(左圖)組成一次側諧振槽,偵測一次側電流的比流器外包覆黑色聚酯薄膜膠帶

▼主變壓器左下的電解電容包覆絕緣套管

▼主變壓器二次側板狀繞組焊接在電路子卡上

▼主電路板背面有4顆Infineon BSC014N04LS MOSFET組成二次側12V同步整流電路

▼主電路板背面的虹冠電子CM6901X負責12V功率級一次側諧振及二次側同步整流控制

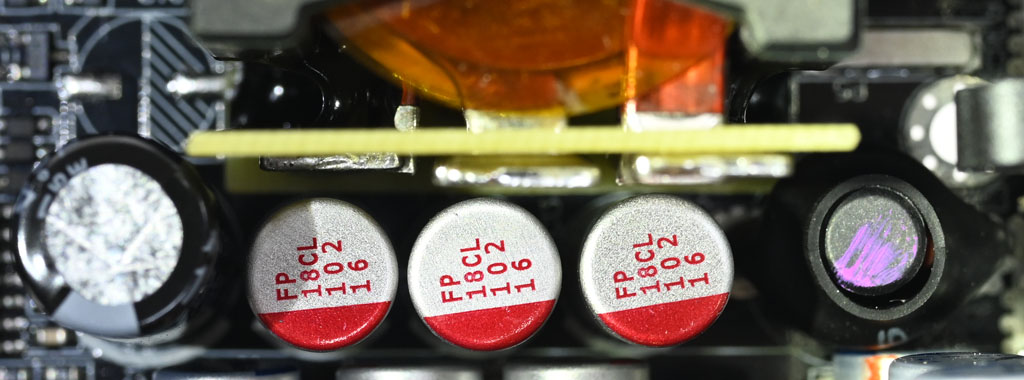

▼12V輸出的Rubycon電解電容(左)、Nichicon固態電容(中)及直立電感(右)

▼3.3V/5V DC-DC及MCU子卡正面有3.3V/5V DC-DC用環形電感及7顆Nichicon固態電容

▼3.3V/5V DC-DC及MCU子卡背面,左下有Microchip PIC16F1824-I/SL微控制器,中間上方有3.3V/5V DC-DC控制用Anpec APW7159C雙通道同步降壓PWM控制器,其下方有4顆3.3V/5V DC-DC用DIODES DMT3004LS MOSFET

▼主電路板正面的IN1S429I-SCG電源管理IC,負責監控輸出電壓/電流、接受PS-ON信號控制、產生Power Good信號

▼模組化插座板背面未設置隔板

▼模組化插座板正面,左側為3.3V/5V DC-DC及MCU子卡結合焊接處,中間上方有-12V DC-DC用TI TPS54231電源IC。插座之間設置12顆Nichicon固態電容及10個SMD MLCC,加強輸出濾波/退耦效果

▼未連接ARGB控制線時風扇不會發光,要連接ARGB控制線至主機板或燈效裝置,風扇才會發光

▼風扇停止(左)及轉動(右)的燈光效果

▼側面銀色ROG標誌沒有燈光,只有靠近風扇的2個REPUBLIC OF GAMERS字樣發光區及出風口處的點陣ROG標誌/字樣發光區會微微透出風扇的燈光


接下來就是上機測試

測試文閱讀方式請參照此篇:電源測試文閱讀小指南

▼ASUS ROG LOKI 750W的空載功耗4.92W

▼ASUS ROG LOKI 750W於20%/50%/100%下效率分別為92.49%/93.27%/90.67%,符合80PLUS白金認證要求20%輸出90%效率、50%輸出92%效率、100%輸出89%效率

從電源本體及線組插頭處測試的電壓差異,會對效率產生0.05%至0.37%的影響

▼ASUS ROG LOKI 750W於10%/20%/50%/100%的交流輸入波形(黃色-電壓,紅色-電流,綠色-功率)。50%輸出下功率因數為0.9807,符合80PLUS白金認證要求50%輸出下功率因數需大於0.95的要求

▼綜合輸出負載測試,輸出60%時3.3V/5V電流達13A後就不再往上加,3.3V/5V/12V電壓記錄如下表

▼綜合輸出9%至99%之間3.3V輸出電壓最高與最低點差異為46.3mV

▼綜合輸出9%至99%之間5V輸出電壓最高與最低點差異為49.1mV

▼綜合輸出9%至99%之間12V輸出電壓最高與最低點差異為57mV

▼偏載測試,這時12V維持空載,分別測試3.3V滿載(CL1)、5V滿載(CL2)、3.3V/5V滿載(CL3)的3.3V/5V/12V電壓變化,並無出現超出±5%範圍情形(3.3V:3.135V-3.465V,5V:4.75V-5.25V,12V:11.4V-12.6V)

▼純12V輸出負載測試,這時3.3V/5V維持空載,3.3V/5V/12V電壓記錄如下表

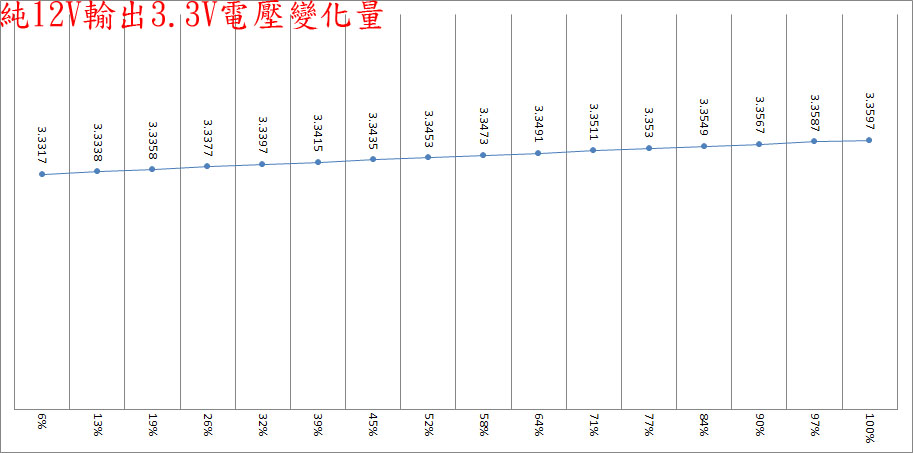

▼純12V輸出6%至100%之間3.3V輸出電壓最高與最低點差異為28mV

▼純12V輸出6%至100%之間5V輸出電壓最高與最低點差異為26.8mV

▼純12V輸出6%至100%之間12V輸出電壓最高與最低點差異為39mV

▼12V低輸出轉換效率測試,輸出12V/1A效率67.4%,輸出12V/2A效率79.1%,輸出12V/3A效率83.9%

▼電源PS-ON信號啟動後直接3.3V/13A、5V/13A、12V/52A滿載輸出下各電壓上升時間圖,從12V開始上升處當成起點(0.000s)時,12V上升時間為13ms,5V上升時間為2ms,3.3V上升時間為3ms

▼3.3V/13A、5V/13A、12V/52A滿載輸出下斷電的Hold-up time時序圖,從交流中斷處當成起點(0.000s)時,12V於24ms後降至11.41V(圖片中資料點標籤)

以下波形圖,CH1黃色波形為動態負載電流變化波形,CH2藍色波形為12V電壓波形,CH3紫色波形為5V電壓波形,CH4綠色波形為3.3V電壓波形

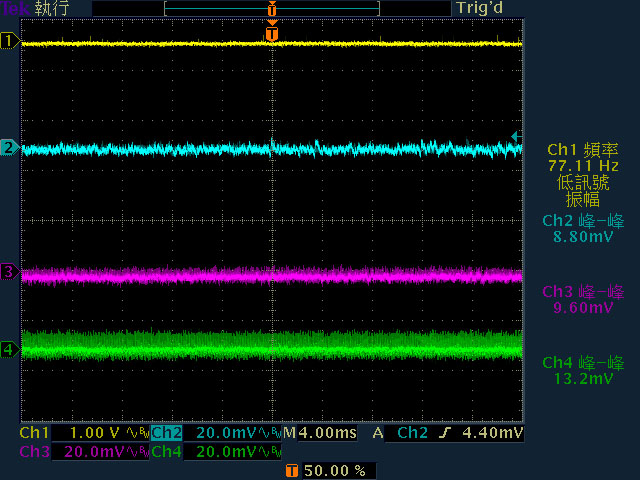

▼輸出無負載時12V帶有小振幅低頻漣波,3.3V/5V帶有高頻漣波,3.3V漣波振幅較大

▼輸出12V/1A後12V漣波振幅降低

▼於3.3V/13A、5V/13A、12V/52A(綜合全負載)輸出下,12V/5V/3.3V各路低頻漣波分別為24.8mV/17.6mV/17.2mV,高頻漣波分別為18.8mV/16mV/18mV

▼於12V/62A(純12V全負載)輸出下,12V/5V/3.3V各路低頻漣波分別為20.8mV/14mV/19.2mV,高頻漣波分別為15.2mV/15.6mV/19.2mV

▼12V動態負載測試,變動範圍5A至25A,維持時間500微秒,最大變動幅度為316mV,同時造成3.3V產生40mV、5V產生56mV的變動

▼12V動態負載測試,變動範圍25A至50A,維持時間500微秒,最大變動幅度為430mV,同時造成3.3V產生48mV、5V產生70mV的變動

▼12V動態負載測試,變動範圍10A至50A,維持時間500微秒,最大變動幅度為528mV,同時造成3.3V產生72mV、5V產生84mV的變動

▼電源供應器滿載輸出下內部(上圖)及背面外殼(下圖)的紅外線熱影像圖(附註:安裝位置環境溫度會影響測試結果)

▼電源供應器滿載輸出下橋式整流/APFC MOSFET/APFC DIODE(上圖)及一次側/諧振電感/主變壓器(下圖)的紅外線熱影像圖(附註:安裝位置環境溫度會影響測試結果)

▼電源供應器滿載輸出下二次側(上圖)及DC-DC控制器/DC-DC MOSFET(下圖)的紅外線熱影像圖(附註:安裝位置環境溫度會影響測試結果)

▼單條EPS 4+4P連續輸出28A(336W)10分鐘後的模組化接頭紅外線熱影像圖(附註:安裝位置環境溫度會影響測試結果)

▼單條PCIE 6+2P連續輸出21A(252W)10分鐘後的模組化接頭紅外線熱影像圖(附註:安裝位置環境溫度會影響測試結果)

▼12VHPWR轉雙頭PCIE 6+2P連續輸出21A(252W)10分鐘後的模組化接頭紅外線熱影像圖(附註:安裝位置環境溫度會影響測試結果)

▼用隨附的12VHPWR模組化線材去接MSI GEFORCE RTX 4090 GAMING X TRIO進行測試

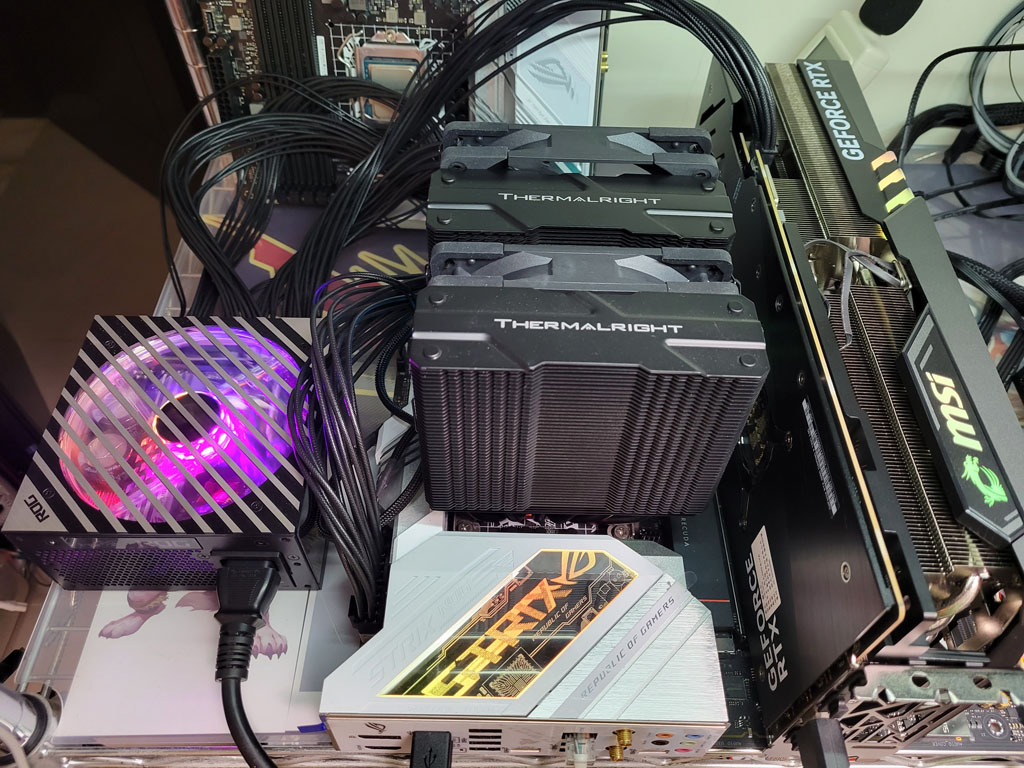

▼執行FURMARK 30分鐘後,整個系統的紅外線熱影像圖(附註:安裝位置環境溫度會影響測試結果)

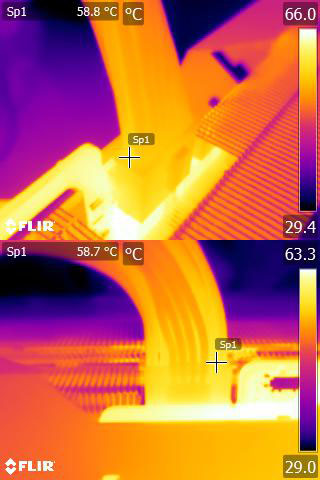

▼執行FURMARK 30分鐘後,電源端12VHPWR插頭的紅外線熱影像圖(附註:安裝位置環境溫度會影響測試結果)

▼執行FURMARK 30分鐘後,顯示卡端12VHPWR插頭的紅外線熱影像圖(附註:安裝位置環境溫度會影響測試結果)

GEFORCE RTX 4090建議搭配至少850W的電源,那ASUS ROG LOKI 750W是否可以帶起i7-12700K加上GEFORCE RTX 4090呢?

測試配備如下:

主機板:ASUS ROG STRIX Z690-A GAMING WIFI D4

處理器:INTEL CORE i7-12700K

處理器扣具:THERMALRIGHT LGA17XX-BCF

散熱器:THERMALRIGHT PEERLESS ASSASSIN 120 BLACK

記憶體:tigo X3 DDR4-3600 8GB * 2

作業系統碟:Seagate FireCuda 530 1TB散熱片版

顯示卡:MSI GEFORCE RTX 4090 GAMING X TRIO 24G

主機板及顯示卡均維持原始設定值,未手動超頻


▼於系統桌面下待機的AIDA64感測器資訊

▼待機下整個系統的交流功耗,從交流功率回推可以得知這時電源整體輸出未達10%

▼單獨增加顯示卡負載,執行FURMARK時的AIDA64感測器資訊

▼執行FURMARK下整個系統的交流功耗,從交流功率回推可以得知這時電源整體輸出達70%上下

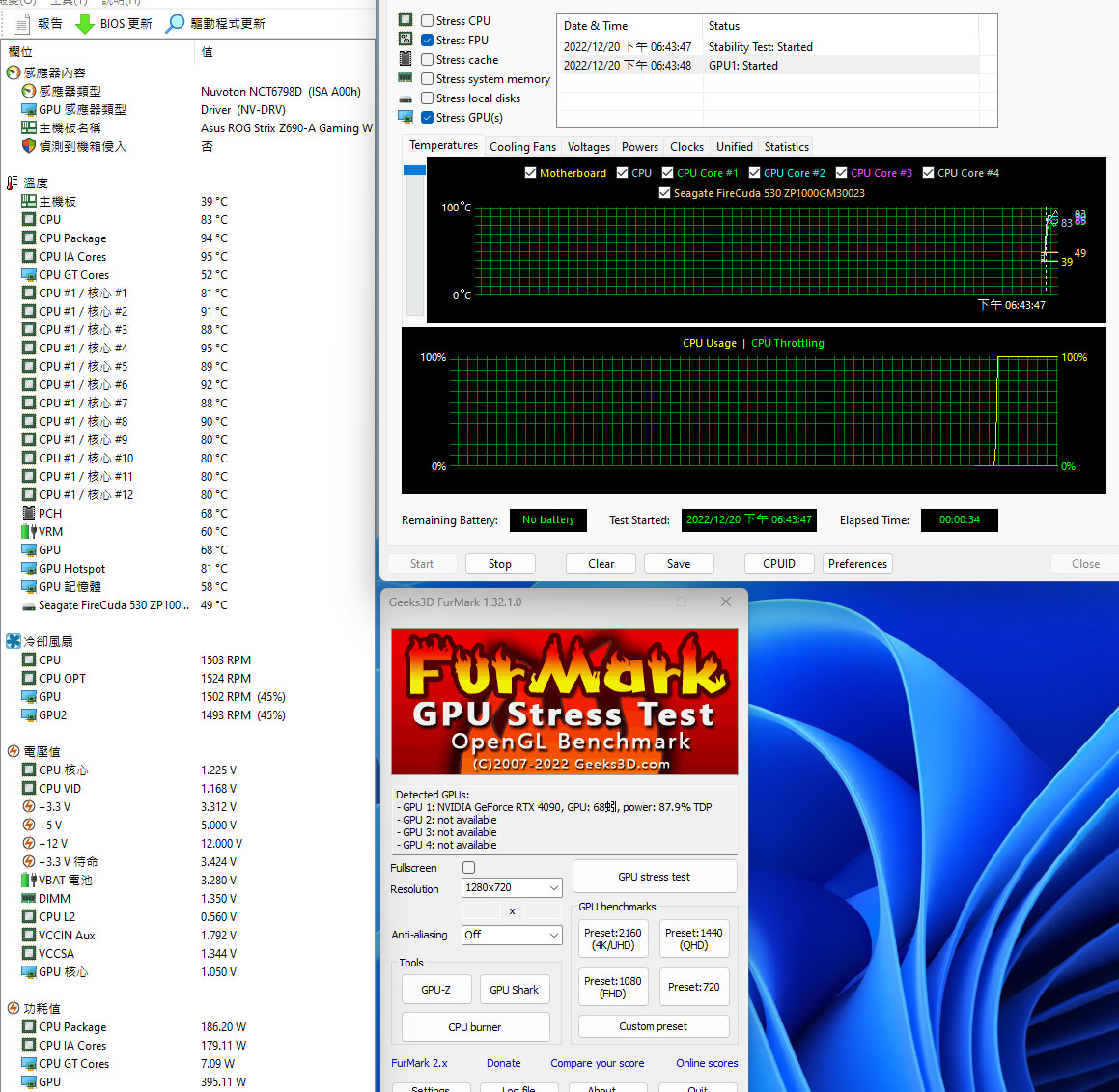

▼同時增加處理器及顯示卡的負載,在AIDA64的系統穩定性測試中開啟FPU及GPU測試下的感測器資訊

▼AIDA64穩定性測試中同時開啟FPU及GPU測試下整個系統的交流功耗,從交流功率回推可以得知這時電源整體輸出已達95%上下

▼進一步增加處理器及顯示卡的負載,執行PRIME95 Small FFTs,並保留一個核心運作FURMARK,兩者同時運作下的AIDA64感測器資訊

▼PRIME95及FURMARK同時運作下整個系統的交流功耗,從交流功率回推可以得知這時電源整體輸出已經超過100%(約105%)

雖然在待機下未達到此電源的10%負載量,屬於輕載範圍,不過單獨將顯示卡高負載,就已經達到此電源的70%負載量,AIDA64系統穩定性測試中FPU+GPU同時測試下已經接近此電源的100%負載量,使用PRIME95 Small FFTs搭配FURMARK進一步提高CPU與GPU負載量後,此時功耗已經超出此電源的100%負載量(超載),雖然未觸發保護仍可運作,但是超載表示電源輸出已經不敷使用,尤其SFX-L規格電源因體積縮小,內部擁擠,散熱能力受限,內部元件運作環境條件相當嚴苛,若有對CPU和GPU同時高負載需求者,建議挑選輸出功率較高的電源,保留可用餘裕空間,並優先選擇高轉換效率電源,進一步降低電源廢熱產生,同時節省用電


本體及內部結構心得小結:

◆採用全模組化設計,使用表面壓印紋路的黑色線材。提供1個ATX 20+4P、2個EPS 4+4P、1個12VHPWR、3個PCIE 6+2P(其中2個由電源12VHPWR插座轉接)、6個直角SATA、4個省力易拔大4P,未附上小4P接頭或轉接線

◆電源端12VHPWR插座的S3/S4都連接至COM,表示為600W定義等級,S1/S2則是空接(未接到COM或是經上拉電阻接+3.3V)

◆鋁合金風扇護網可單獨拆下,方便清理灰塵。透明風扇未連接ARGB控制線時不會發光,要連接支援ARGB的主機板或燈效裝置才可發光。風扇具備0 dB Fan功能,於低負載/低溫下風扇停止運轉,待負載/溫度提高後才會啟動並採溫控運轉

◆交流輸入插座及總開關固定在金屬板上,後方小電路板有2個Y電容、1個X電容及X電容放電IC,背面沒有覆蓋隔板。主電路板上的保險絲及突波吸收器有包覆套管

◆電路板背面焊點整體做工良好,大電流區域有敷錫處理

◆採用一次側APFC及半橋諧振、二次側同步整流輸出12V,搭配DC-DC轉換3.3V/5V/-12V

◆APFC功率元件採用Infineon及CREE/Wolfspeed,一次側MOSFET採用ON SEMI,二次側12V同步整流MOSFET採用Infineon,3.3V/5V DC-DC MOSFET採用DIODES,-12V DC-DC採用TI

◆APFC電容使用Rubycon,其他固態/電解電容使用Nichicon/Rubycon

◆二次側電源管理IC可偵測輸出電壓/電流是否在正常範圍


各項測試結果簡單總結:

◆ASUS ROG LOKI 750W於20%/50%/100%下效率分別為92.49%/93.27%/90.67%,符合80PLUS白金認證要求20%輸出90%效率、50%輸出92%效率、100%輸出89%效率

◆ASUS ROG LOKI 750W的功率因數修正,滿足80PLUS白金認證要求輸出50%下功率因數需大於0.95

◆偏載測試,12V維持空載,測試3.3V滿載、5V滿載、3.3V/5V滿載的3.3V/5V/12V電壓變化,均未超出±5%範圍

◆電源啟動至綜合全負載輸出狀態,12V上升時間為13ms,5V上升時間為2ms,3.3V上升時間為3ms

◆綜合全負載輸出狀態切斷AC輸入模擬電力中斷,12V於24ms後降至11.41V

◆輸出無負載時12V帶有小振幅低頻漣波,3.3V/5V帶有高頻漣波,3.3V漣波振幅略大;輸出12V/1A後12V漣波振幅降低;於綜合全負載輸出下12V/5V/3.3V各路低頻漣波分別為24.8mV/17.6mV/17.2mV;於純12V全負載輸出下12V/5V/3.3V各路低頻漣波分別為20.8mV/14mV/19.2mV

◆12V動態負載測試,變動範圍5A至25A,維持時間500微秒,最大變動幅度為316mV

◆12V動態負載測試,變動範圍25A至50A,維持時間500微秒,最大變動幅度為430mV

◆12V動態負載測試,變動範圍10A至50A,維持時間500微秒,最大變動幅度為528mV

◆熱機下3.3V過電流截止點在30A(150%),5V過電流截止點在29A(145%),12V過電流截止點在94A(150%)


報告完畢,謝謝收看
