idmix P140 140W 2C1A氮化鎵PD3.1快速充電器簡測

產品特色:

●2個USB-C加1個USB-A,自動偵測主流快充協議,USB-C1支援PD3.1 EPR 28V/5A輸出,最大輸出140W

●隨附1條1.5米USB-C充電線,支援PD3.1 EPR 240W

●採用GaN氮化鎵及SiC碳化矽功率元件

●可收折式插頭設計,方便攜帶,並可選購EU/AU/UK轉接插頭

●多重保護機制,確保充電安全

了解更多:https://lihi.witsper.com/BfZSX


產品規格:

充電器型號:P140

充電器輸入:AC100-240V,2A,50/60HZ

充電器USB-C1輸出:5V/3A、9V/3A、12V/3A、15V/3A、20V/5A、28V/5A,PPS 3.3V-21V/5A,最大140W

充電器USB-C2輸出:5V/3A、9V/3A、12V/3A、15V/3A、20V/5A,最大100W

充電器USB-A輸出:5V/3A、9V/3A、12V/2.5A,20V/1.5A,最大30W

充電器最大輸出功率:140W

充電器尺寸:74x74x30mm

充電器重量:268克

充電線輸入/輸出連接器:USB-C

充電線最大電流:5A

充電線最大功率:240W

充電線長度:1.5米


▼外盒正面有商標、GaN/SiC/PD3.1標示、特色圖示、充電器/充電線外觀圖、產品名稱

▼外盒背面有產品名稱、使用情境圖、多國語言特色說明、充電器各部說明、隨附線材、規格表、廠商聯絡資訊、條碼、BSMI/安規認證標誌、QR碼

▼外盒左側面有輸出埠功率及對應裝置、EU/AU/UK轉接插頭(選購)、12個月保固圖示。外盒右側面有適用裝置、防偽驗證貼紙及QR碼

▼代理商貼在外盒膠膜上的貼紙,上面有中文產品資訊、製造商/代理商資訊及掃瞄加LINE登錄產品保固QR碼

▼打開外盒,充電線放在上方標註ACCESSORIES的內盒,充電器放在下方較大的內盒

▼內容物有充電器、充電線及使用手冊

▼本體雙色外殼側面有商標

▼本體頂部有2個USB-C(USB-C1、USB-C2)及1個USB-A輸出埠,除標示輸出埠外,USB-C1外加PD3.1 140W標示

▼本體底部印上產品名稱、型號、輸入/輸出規格、最大功率、BSMI/安規認證標章、製造商、產地、警告訊息

▼本體底部收折式插頭展開(右)的樣子

▼插頭收折後尺寸為74.1x74x29.8mm

▼重量為270克(本體)/310克(本體和線)

▼隨附1條USB-C to USB-C充電線,線路直徑4.3mm,長度145.5公分(不含兩端接頭)

▼兩端接頭尺寸為20.9(含護套)/16(不含護套)x11.3x6mm

▼Type-C連接器外殼採一體成型設計,Type-C連接器內部針腳僅有GND/VBUS/VCONN/SUB1/SUB2/CC/D+/D-

▼充電線等效阻抗為0.123Ω

▼充電線E-Marker資訊,電力傳輸支援50V/5A 240W EPR,雖然資料傳輸標註支援USB4 Gen3 40Gbps,不過從接頭結構來看,內部缺少4對高速信號線針腳,無法高速傳輸,表示標示有誤

支援以下輸出組合模式:

USB-C1:140W

USB-C2:100W

USB-A:30W

USB-C1+USB-C2:100W(C1)+20W(C2)

USB-C1+USB-A:100W(C1)+18W(A)

USB-C2+USB-A:僅限5V輸出

USB-C1+USB-C2+USB-A:100W(C1)+僅限5V輸出(C2/A)

▼未接任何裝置下消耗功率最低1.66mW,最高1.55W

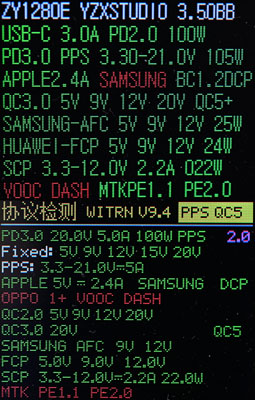

▼USB-C1單獨使用並搭配5A線材,充電定義支援PD2.0/3.0、PPS、QC2.0/3.0、QC5+、AFC、FCP、SCP、Apple 5V/2.4A、SAMSUNG 5V/2A、BC1.2、DCP 1.5A、MTK PE1.1/2.0

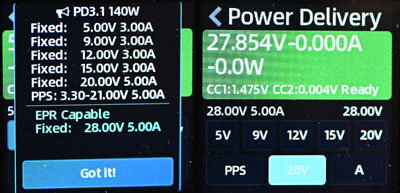

▼USB-C1單獨使用並搭配隨附線材,在支援PD3.1 EPR的裝置可提供28V/5A輸出組

▼USB-C1單獨使用並搭配5A線材,固定檔提供5V/3A、9V/3A、12V/3A、15V/3A、20V/5A,PPS檔提供3.3V-21V/5A

▼USB-C1各組輸出轉換效率表,整體輸出轉換效率在75.9%至91.7%之間

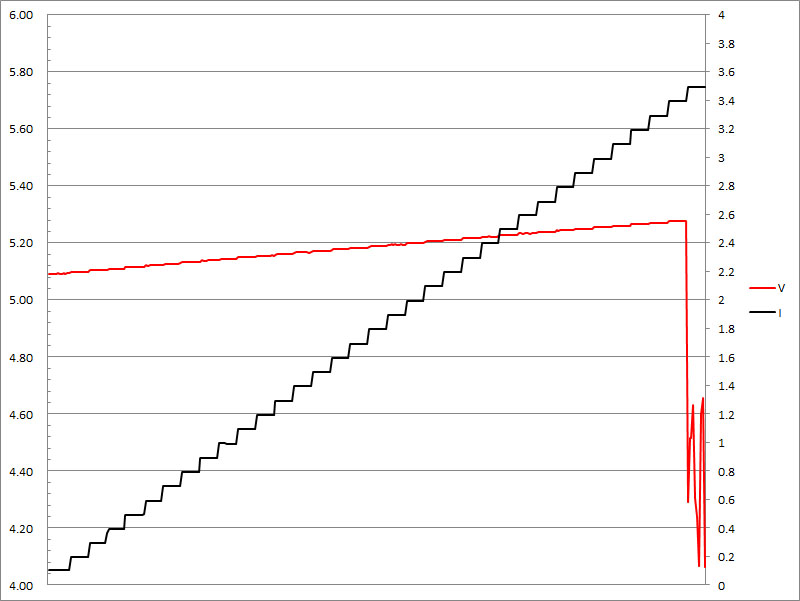

▼USB-C1搭配5A線材的固定檔5V輸出負載測試,隨著電流增加,輸出電壓上升,輸出電流超過3.4A壓降,超過3.5A截止

▼USB-C1搭配5A線材的固定檔9V輸出負載測試,隨著電流增加,輸出電壓上升,輸出電流超過3.4A壓降,超過3.5A截止

▼USB-C1搭配5A線材的固定檔12V輸出負載測試,隨著電流增加,輸出電壓上升,輸出電流超過3.4A壓降,超過3.5A截止

▼USB-C1搭配5A線材的固定檔15V輸出負載測試,隨著電流增加,輸出電壓上升,輸出電流超過3.4A壓降,超過3.5A截止

▼USB-C1搭配5A線材的固定檔20V輸出負載測試,隨著電流增加,輸出電壓上升,輸出電流超過5.4A壓降,超過5.5A截止

▼USB-C1搭配隨附線材的PD3.1 EPR 28V輸出負載測試,隨著電流增加,輸出電壓起初無明顯變化,過1.6A以後開始下降,輸出電流超過5.4A壓降,超過5.5A截止

▼USB-C1搭配5A線材的PPS檔3.3V輸出負載測試,隨著電流增加,輸出電壓下降,輸出電流超過5.1A截止

▼USB-C1搭配5A線材的PPS檔21V輸出負載測試,隨著電流增加,輸出電壓下降,輸出電流超過5.1A壓降,超過5.2A截止

▼USB-C1單獨使用並搭配3A線材,固定檔提供5V/3A、9V/3A、12V/3A、15V/3A、20V/3A,PPS檔提供3.3V-21V/3A

▼USB-C1搭配3A線材的固定檔20V輸出負載測試,隨著電流增加,輸出電壓微幅上升,輸出電流超過3.2A截止

▼USB-C1搭配3A線材的PPS檔3.3V輸出負載測試,隨著電流增加,輸出電壓下降,輸出電流超過3.1A截止

▼USB-C1搭配3A線材的PPS檔21V輸出負載測試,隨著電流增加,輸出電壓下降,輸出電流超過3.1A壓降,超過3.2A截止

▼USB-C2單獨使用並搭配5A線材,充電定義支援PD2.0/3.0、QC2.0/3.0、AFC、FCP、SCP、Apple 5V/2.4A、SAMSUNG 5V/2A、BC1.2、DCP 1.5A

▼USB-C2單獨使用並搭配5A線材,固定檔提供5V/3A、9V/3A、12V/3A、15V/3A、20V/5A

▼USB-C2各組輸出轉換效率表,整體輸出轉換效率在76.9%至91.2%之間

▼USB-C2搭配5A線材的固定檔5V輸出負載測試,隨著電流增加,輸出電壓微幅上升,輸出電流超過3.2A壓降,超過3.3A截止

▼USB-C2搭配5A線材的固定檔9V輸出負載測試,隨著電流增加,輸出電壓微幅上升,輸出電流超過3.2A壓降,超過3.3A截止

▼USB-C2搭配5A線材的固定檔12V輸出負載測試,隨著電流增加,輸出電壓微幅上升,輸出電流超過3.2A壓降,超過3.3A截止

▼USB-C2搭配5A線材的固定檔15V輸出負載測試,隨著電流增加,輸出電壓微幅上升,輸出電流超過3.2A壓降,超過3.3A截止

▼USB-C2搭配5A線材的固定檔20V輸出負載測試,隨著電流增加,輸出電壓上升,輸出電流超過5.5A截止

▼USB-C2單獨使用並搭配3A線材,固定檔提供5V/3A、9V/3A、12V/3A、15V/3A、20V/3A

▼USB-C2搭配3A線材的固定檔20V輸出負載測試,隨著電流增加,輸出電壓微幅上升,輸出電流超過3.3A截止

▼USB-A單獨使用,充電定義支援QC2.0/3.0、AFC、FCP、SCP、Apple 5V/2.4A、SAMSUNG 5V/2A、BC1.2、DCP 1.5A

▼USB-A的5V/9V/12V/20V空載輸出電壓

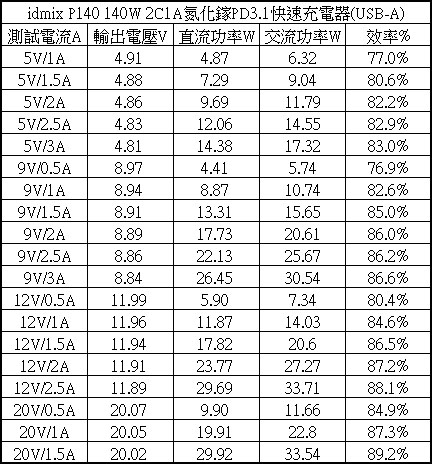

▼USB-A各組輸出轉換效率表,整體輸出轉換效率在76.9%至89.2%之間

▼USB-A的5V輸出負載測試,隨著電流增加,輸出電壓下降,輸出電流超過3.2A截止

▼USB-A的9V輸出負載測試,隨著電流增加,輸出電壓下降,輸出電流超過3.2A截止

▼USB-A的12V輸出負載測試,隨著電流增加,輸出電壓下降,輸出電流超過2.6A截止

▼USB-A的20V輸出負載測試,隨著電流增加,輸出電壓下降,輸出電流超過1.6A截止

▼輸出20V/0.9A功率因數0.814(左上),輸出20V/1.6A功率因數0.9027(右上),輸出20V/2.9A功率因數0.9523(左下),輸出28V/5A功率因數0.9754(右下)

▼USB-C1輸出140W連續一小時後本體的紅外線熱影像圖

▼USB-C1輸出140W連續一小時後連接埠處的紅外線熱影像圖


測試總結:

◆具備2個USB-C及1個USB-A輸出,自動偵測主流快充協議,USB-C1支援PD3.1 EPR 28V/5A,最大輸出140W

◆可收折式插頭,方便攜帶,並可選購EU/AU/UK轉換插頭

◆隨附充電線支援PD3.1 EPR 240W電力傳輸,但資料傳輸標示與實際硬體配置不符合

◆空載下功耗最低1.66mW,最高1.55W,各輸出埠中最低效率75.9%,最高效率91.7%

◆具備功率因數修正,輸出超過18W功率因數大於0.8,輸出超過32W功率因數大於0.9,輸出超過58W功率因數大於0.95,滿載功率因數大於0.97

◆C1/C2使用3A線材時,輸出組會改變最高電流門檻。各輸出埠於電流超額時輸出截止,具備過電流保護

◆C1/C2部分固定輸出組具備不同幅度電壓補償

報告完畢,謝謝收看
