特色：
●13公分超短機身高功率密度設計，工業級三防塗料提高防濕氣、防塵、防腐蝕能力
●通過80PLUS白金認證，典型效率高於92%，降低廢熱產生，節省電能消耗及電費支出
●全模組化設計，黑色帶狀線組，提供2個EPS 4+4P接頭，支援Intel/AMD最新處理器/主機板平台
●單路12V輸出，半橋諧振轉換，搭配12V同步整流及3.3V/5V/-12V DC-DC轉換設計，使12V可用功率最大化，改善各輸出電壓交叉調整率
●12公分FDB軸承溫控散熱風扇，使用者可開啟/關閉風扇停轉ECO功能，開啟後於低負荷下風扇將停止轉動，在散熱效能與靜音中取得平衡
●採用450V 105℃日系主電容及日系電解電容，加強產品耐用性
●提供OCP/OVP/OPP/SCP/OTP保護
●額外提供側面裝飾貼紙，增加個人化風格
●提供十年保固
FSP Hydro PTM X PRO 1000W輸出接頭數量：
ATX20+4P：1個
EPS 4+4P：2個
PCIE 6+2P：6個
SATA：12個
大4P：3個
小4P：1個
▼外盒正面有商標、產品外觀圖、450V 105℃日系電解電容圖示、80PLUS白金認證、高功率密度圖示、產品名稱、三防圖示、IEC62368 READY圖示、支援Intel最新CPU圖示、10年保固圖示、輸出功率
▼外盒背面有商標、產品名稱、輸出功率、輸入/輸出規格表、外觀尺寸圖、特色說明、側邊裝飾貼紙圖、80PLUS白金認證、認證標誌、使用手冊QR碼、廠商資訊、產品條碼
▼外盒上側面有商標、官方網址、產品名稱及輸出功率
▼外盒下側面有風扇噪音VS輸出百分比圖表、轉換效率表、線材接頭配置圖、接頭數量表
▼外盒左側面有多國語言”有關產品詳細規格，請瀏覽FSP官方網站”及官方網址
▼外盒右側面有商標、產品名稱、輸出功率、電源線類型
▼包裝內容有電源本體、印有商標的黑色束口袋(內裝模組化線材及交流電源線)、側面裝飾貼紙、印有商標的魔鬼氈整線帶、使用說明書、安裝說明卡、固定螺絲、ATX 24P啟動測試插座
▼本體尺寸為150x86x130mm
▼本體兩側的裝飾貼紙有商標及產品名稱
▼從內側鎖上的直條風扇護網，中心處有H字樣銘牌
▼本體背面的標籤有商標、產品名稱、型號、輸出功率、輸入電壓/電流/頻率、各組最大輸出電流/功率、總輸出功率、警告訊息、安規認證、80PLUS白金認證、條碼、廠商資訊、產地
▼本體出風口處設有交流輸入插座、電源總開關、風扇ECO模式切換開關，左下有POWER NEVER ENDS標語
▼模組化線組輸出插座有白色字體名稱標示，下方有白色字體產品名稱
▼1組主機板電源黑色帶狀模組化線路，提供1個ATX20+4P接頭，16/22AWG線路長度60公分
▼2組處理器電源黑色帶狀模組化線路，提供2個EPS 4+4P接頭，16AWG線路長度69.5公分
▼3組顯示卡電源黑色帶狀模組化線路，提供6個PCIE 6+2P接頭，至第一個接頭16AWG線路長度65公分，接頭間18AWG線路長度14.5公分
▼2組SATA接頭黑色帶狀模組化線路，1條提供4個直角SATA接頭，至第一個接頭18AWG線路長度50公分，接頭間18AWG線路長度15.5公分；1條提供4個直式SATA接頭，至第一個接頭18AWG線路長度49.5公分，接頭間18AWG線路長度15.5公分
▼2組SATA及大/小4P接頭黑色帶狀模組化線路，1條提供2個直角SATA接頭及2個大4P接頭，至第一個接頭18AWG線路長度50公分，接頭間18AWG線路長度15公分，末端大4P接頭18AWG線路長度10公分；1條提供2個直角SATA接頭、1個大4P接頭及1個小4P接頭，至第一個接頭18AWG線路長度49.5公分，接頭間18AWG線路長度15.5公分，末端小4P接頭22AWG線路長度15公分
▼插上所有模組化線路示意圖
▼FSP Hydro PTM X PRO 1000W內部結構及使用元件說明簡表
▼FSP Hydro PTM X PRO 1000W採用APFC、半橋諧振及二次側12V同步整流，經由DC-DC轉換3.3V/5V/-12V
▼使用PROTECHNIC ELECTRIC MGA12012XF-O25 12公分12V/0.52A風扇，並設置氣流導風片
▼電路板背面，焊點做工良好，大電流線路有額外敷錫處理
▼交流輸入插座及總開關後方加上小電路板，背面蓋上隔板。小電路板背面有X電容放電IC
▼小電路板正面有2個Y電容(CY1/CY2)及1個X電容(CX1)
▼風扇模式開關線路有包覆套管，風扇模式開關焊點未包覆套管
▼主電路板EMI濾波電路有1個差模電感(DM)、2個共模電感(CM1/CM2)，1個X電容(CX2)，2個Y電容(CY3/CY4)。交流電源線磁芯、差模電感及臥式安裝的保險絲有包覆套管，突波吸收器未包覆套管
▼每個共模電感下方電路板背面各有兩支放電管
▼2顆並聯的GBJ2506P橋式整流器固定在散熱片兩側
▼APFC電感採用環狀磁芯，右下的NTC熱敏電阻用來抑制輸入湧浪電流，在電源啟動後會使用繼電器將其短路，去除NTC所造成的功耗損失
▼散熱片上APFC功率元件有2顆Infineon IPA60R120P7全絕緣封裝MOSFET及1顆ST STPSC8H065DI內絕緣二極體
▼主電路板背面的Infineon ICE2PCS02G負責APFC電路控制
▼位於主電路板背面的APFC電路用電流取樣電阻
▼APFC電容採用2顆Nippon Chemi-con 450V 470µF KHS系列105℃電解電容並聯，總容值為940µF
▼位於主電路板背面的CET CEU04N7G MOSFET為輔助電源電路一次側功率元件
▼輔助電源電路二次側整流二極體為PFC Device P15L50SP，右側有5VSB切換用Nexperia PSMN2R4-30YLD MOSFET
▼電路板正面的輔助電源電路變壓器
▼電路板正面的輔助電源電路用Rubycon/Nippon Chemi-con電解電容
▼一次側散熱片上有2顆ST STF35N60DM2全絕緣封裝MOSFET
▼諧振電容、諧振電感與比流器均安裝在諧振槽子卡上，1個諧振電感與3個諧振電容組成一次側諧振槽
▼諧振槽子卡上的DIODES AP6503為-12V DC-DC
▼主變壓器及二次側同步整流MOSFET安裝在獨立子卡上，主變壓器二次側使用平板狀繞組，旁邊有散熱用金屬板。子卡邊緣處的Infineon 2EDN7524R負責12V同步整流MOSFET驅動
▼靠近子卡上方有3顆TOSHIBA TPHR8504PL MOSFET，透過焊點將熱量傳導至散熱用金屬板
▼主電路板背面的Champion CM6901T2X負責控制一次側MOSFET及二次側12V同步整流MOSFET
▼主電路板背面的TI UCC21520DW為一次側MOSFET隔離驅動IC

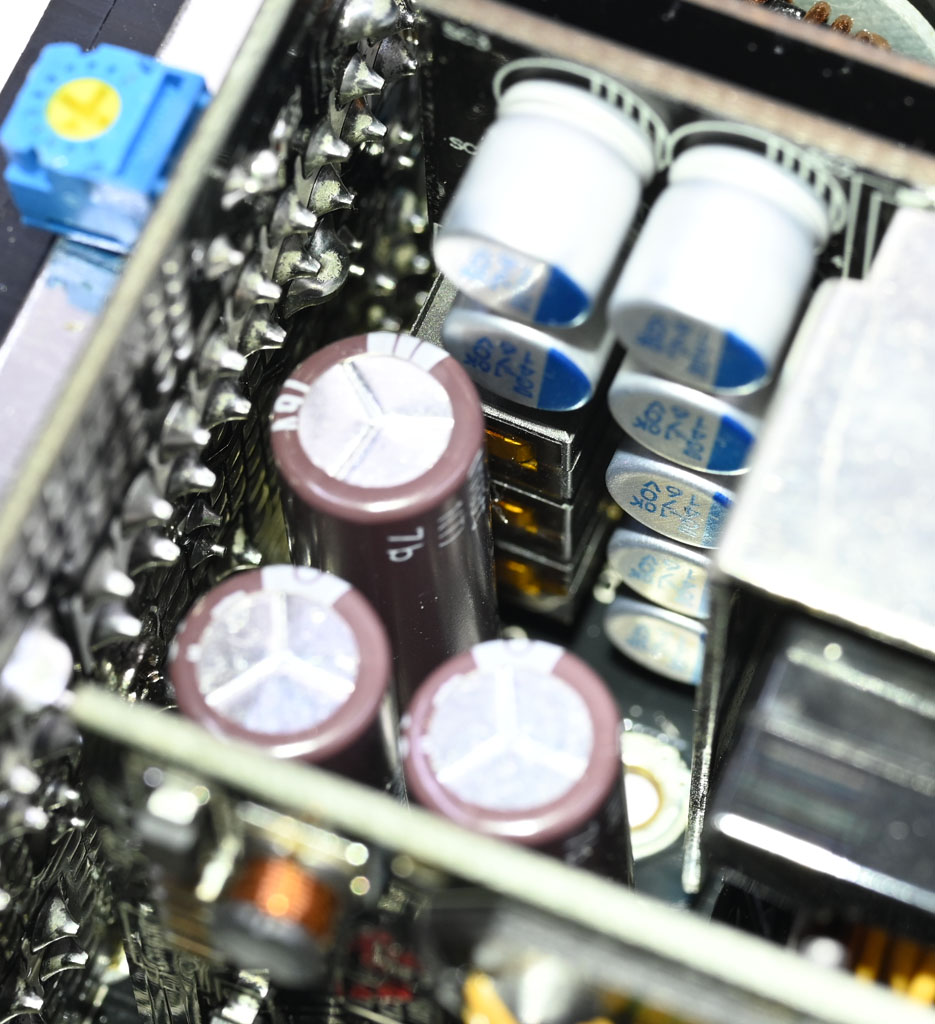

▼主變壓器及二次側同步整流子卡左邊有Nippon Chemi-con固態電容及方形電感，主電路板上有Nippon Chemi-con電解電容，組成12V輸出濾波電路

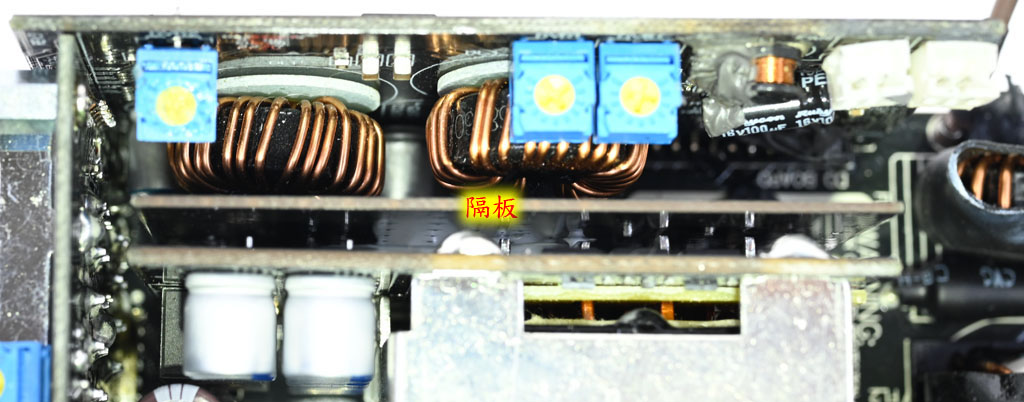

▼上方子卡具備3.3V/5V DC-DC電路、電源管理電路、風扇控制電路，子卡正面有DC-DC電路的環形電感及固態電容。與下方主變壓器及二次側同步整流子卡之間安插一片隔板
▼子卡背面的3.3V/5V DC-DC電路共有6顆Infineon BSC0901NS MOSFET，每組DC-DC配置3顆，由µPI µP3861P控制。左上有風扇控制用Anpec APW9010，左下有Weltrend WT7527RA電源管理IC，負責監控輸出電壓及電流、接受PS-ON信號控制、產生Power Good信號
▼模組化輸出插座板背面敷錫加強載流
▼模組化輸出插座板正面設置電流導通實心金屬條，插座周圍安置23顆Nippon Chemi-con固態電容，加強輸出濾波/退耦效果
接下來就是上機測試
測試文閱讀方式請參照此篇：電源測試文閱讀小指南
▼FSP Hydro PTM X PRO 1000W於20%/50%/100%下效率分別為92.74%/92.96%/90.65%，符合80PLUS白金認證要求20%輸出90%效率、50%輸出92%效率、100%輸出89%效率
從電源本體及線組插頭處測試的電壓差異，會對效率產生0.04%至0.35%的影響
▼FSP Hydro PTM X PRO 1000W於10%、20%、50%、100%的交流輸入波形(黃色-電壓，紅色-電流，綠色-功率)。50%輸出下功率因數為0.9953，符合80PLUS白金認證要求50%輸出下功率因數需大於0.95的要求
▼綜合輸出負載測試，輸出45%時3.3V/5V電流達14A以後就不再往上加，3.3V/5V/12V電壓記錄如下表
▼綜合輸出6%至101%之間3.3V輸出電壓最高與最低點差異為16.1mV
▼綜合輸出6%至101%之間5V輸出電壓最高與最低點差異為15.2mV
▼綜合輸出6%至101%之間12V輸出電壓最高與最低點差異為25mV
▼偏載測試，12V維持空載，分別測試3.3V滿載(CL1)、5V滿載(CL2)、3.3V/5V滿載(CL3)的3.3V/5V/12V電壓變化，並無出現超出±5%範圍情形(3.3V：3.135V-3.465V，5V：4.75V-5.25V，12V：11.4V-12.6V)
▼純12V輸出負載測試，這時3.3V/5V維持空載，3.3V/5V/12V電壓記錄如下表
▼純12V輸出5%至101%之間3.3V輸出電壓最高與最低點差異為6.8mV
▼純12V輸出5%至101%之間5V輸出電壓最高與最低點差異為5.2mV
▼純12V輸出5%至101%之間12V輸出電壓最高與最低點差異為14mV
▼12V低輸出轉換效率測試，輸出12V/1A效率60.7%，輸出12V/2A效率74.7%，輸出12V/3A效率80.8%
▼電源PS-ON信號啟動後直接3.3V/14A、5V/14A、12V/74A滿載輸出下各電壓上升時間圖，從12V開始上升處當成起點(0.000s)時，從波形可以看到3.3V/5V重試2次才成功啟動，啟動時間往後延遲了60ms，12V上升時間為18ms，5V與3.3V第3次啟動的上升時間為4ms
▼3.3V/5V/12V空載下電源PS-ON信號啟動後3.3V/5V均1次就上升至定值，12V出現啟動54ms後電壓上升至12.5V，之後緩慢下降至固定值
▼輸出12V/67A負載下回到輸出空載狀態時，以釋放負載當成起點(0.000s)時，12V於37ms後升高到13V，之後緩慢下降至固定值

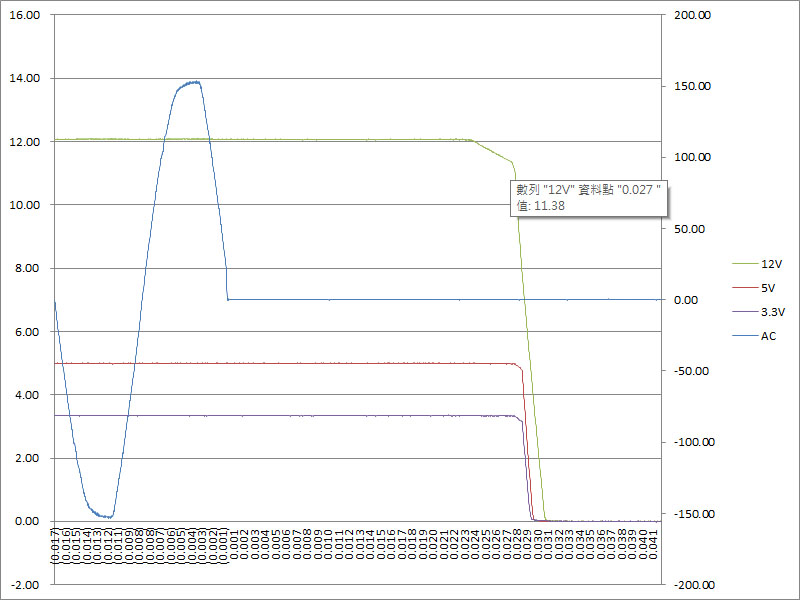

▼3.3V/14A、5V/14A、12V/74A滿載輸出下斷電的Hold-up time時序圖，從交流中斷處當成起點(0.000s)時，12V於27ms後降至11.38V(圖片中資料點標籤)
以下波形圖，CH1黃色波形為動態負載電流變化波形，CH2藍色波形為12V電壓波形，CH3紫色波形為5V電壓波形，CH4綠色波形為3.3V電壓波形
▼輸出無負載時無明顯漣波
▼於3.3V/14A、5V/14A、12V/74A(綜合全負載)輸出下，12V/5V/3.3V各路低頻漣波分別為16mV/13.6mV/15.6mV，高頻漣波分別為7.6mV/14.4mV/14.8mV
▼於12V/84A(純12V全負載)輸出下，12V/5V/3.3V各路低頻漣波分別為16mV/13.2mV/15.2mV，高頻漣波分別為7.6mV/14mV/16mV
▼12V啟動動態負載，變動範圍5A至25A，維持時間500微秒，最大變動幅度為184mV，同時造成3.3V產生58mV、5V產生48mV的變動
▼12V啟動動態負載，變動範圍25A至50A，維持時間500微秒，最大變動幅度為248mV，同時造成3.3V產生72mV、5V產生52mV的變動
▼12V啟動動態負載，變動範圍10A至67A，維持時間500微秒，最大變動幅度為562mV，同時造成3.3V產生120mV、5V產生94mV的變動
▼電源供應器滿載輸出下內部的紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)

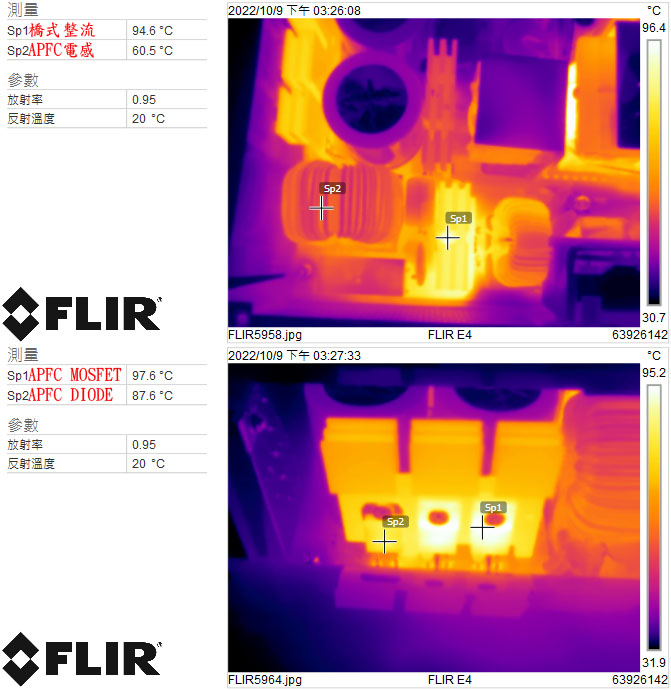

▼電源供應器滿載輸出下橋式整流/APFC電感(上圖)及APFC MOSFET/DIODE(下圖)的紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)
▼電源供應器滿載輸出下APFC散熱片/一次側散熱片/諧振電感(上圖)及主變壓器/二次側(下圖)的紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)
▼電源供應器滿載輸出下DC-DC的紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)
▼單條EPS 4+4P連續輸出28A(336W)10分鐘後的模組化接頭紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)
▼單條PCIE 6+2P連續輸出21A(252W)10分鐘後的模組化接頭紅外線熱影像圖(附註：安裝位置環境溫度會影響測試結果)
本體及內部結構簡單總結：
◆採用全模組化設計，搭配黑色帶狀模組化線組。具備2個EPS 4+4P、6個PCIE 6+2P、12個SATA(8直角4直式)、3個大4P、1個小4P
◆隨附2組側邊裝飾貼紙，可自行黏貼更換
◆長條狀風扇護網從內側安裝，無法自行拆卸清潔
◆13公分短機身設計，內部排列緊湊，使用子卡爭取空間
◆交流輸入插座及總開關後方加上小電路板，上面有X電容、X電容放電IC及Y電容，背面覆蓋隔板。保險絲、磁芯、風扇模式開關線路有包覆套管，風扇模式開關焊點及突波吸收器未包覆套管
◆電路板背面焊點做工良好，大電流線路有敷錫處理
◆採用APFC、半橋諧振架構、同步整流輸出12V，並透過DC-DC轉換3.3V/5V/-12V
◆APFC功率元件使用Infineon與ST，一次側MOSFET使用ST，12V同步整流MOSFET使用TOSHIBA，-12V DC-DC轉換IC使用DIODES，APFC與一次側均使用全絕緣封裝MOSFET，APFC二極體使用內絕緣封裝
◆內部固態電容使用Nippon Chemi-con，電解電容使用Nippon Chemi-con/Rubycon，APFC電容使用450V耐壓等級
◆二次側電源管理IC可偵測輸出電壓及電流是否在正常範圍
各項測試結果簡單總結：
◆FSP Hydro PTM X PRO 1000W於20%/50%/100%下效率分別為92.74%/92.96%/90.65%，符合80PLUS白金認證要求20%輸出90%效率、50%輸出92%效率、100%輸出89%效率
◆FSP Hydro PTM X PRO 1000W的功率因數修正，滿足80PLUS白金認證要求輸出50%下功率因數需大於0.95
◆偏載測試，12V維持空載，測試3.3V滿載、5V滿載、3.3V/5V滿載的3.3V/5V/12V電壓變化，均無出現超出±5%範圍情形
◆電源啟動至綜合全負載輸出狀態，12V上升時間為18ms，3.3V/5V重試兩次才成功啟動，導致時間延後60ms，啟動成功的上升時間為4ms
◆3.3V/5V/12V空載下電源PS-ON信號啟動後3.3V/5V均1次就上升至定值，12V出現啟動54ms後電壓上升至12.5V，之後緩慢下降至固定值
◆輸出12V/67A負載下回到輸出空載狀態時，以釋放負載當成起點(0.000s)時，12V於37ms後升高到13V，之後緩慢下降至固定值
◆綜合全負載輸出狀態切斷AC輸入模擬電力中斷，12V於27ms後降至11.38V
◆輸出無負載時無明顯漣波；於綜合全負載輸出下12V/5V/3.3V各路低頻漣波分別為16mV/13.6mV/15.6mV；於純12V全負載輸出下12V/5V/3.3V各路低頻漣波分別為16mV/13.2mV/15.2mV
◆12V動態負載測試，變動範圍5A至25A，維持時間500微秒，最大變動幅度為184mV
◆12V動態負載測試，變動範圍25A至50A，維持時間500微秒，最大變動幅度為248mV
◆12V動態負載測試，變動範圍10A至67A，維持時間500微秒，最大變動幅度為562mV
◆熱機下3.3V過電流截止點在25A(125%)，5V過電流截止點在27A(135%)，12V過電流截止點在92A(110%)
報告完畢，謝謝收看
