特色：
●支援USB4的Type-C插頭及插座(雙向)
●內置16Bit高精度ADC，最快每秒1000次取樣速度，2W/20PPM進口電流取樣電阻，每秒2/10/50/1000次取樣
●4M flash離線數據儲存空間，最多記錄40組容量/能量數據記錄，可設定自動啟動/停止記錄條件及記錄間隔時間
●可自動偵測快充協議，支援PD2.0/PD3.0/PPS/PD3.1 EPR、UFCS、QC2.0/QC3.0、FCP、SCP、AFC、VFCP、SFCP、VOOC、APPLE 2.4A、SAMSUNG、小米等快充協議，支持SOP/SOP’/SOP”數據封包
●電腦連線軟體HID通訊USB-C插座，免驅動，提供開放API函數
●全新易操作、直覺使用的電腦連線軟體界面，可同時連接多個測試器。可以即時繪製電壓/電流/功率/容量/能量/溫度曲線(每秒最大1000次取樣，繪製最多1000萬筆數據，匯出/匯入曲線數據，匯出4K解析度曲線圖片，支援離線數據讀取及繪製)，PD協議封包分析界面(顯示最多1萬筆封包列表)，升級測試器韌體
●通過擴充模組可增加iPhone充電傳輸線MFI資訊讀取/真偽鑒別及線材內阻測試功能
應用範圍：
電壓電流曲線記錄、手機充電功率監測、行動電源輸入輸出測試、充電器快充協議測試、PD協議設備測試、QI無線充電測試
▼外盒正面有商標
▼外盒背面有進口商產品中文資訊貼紙
▼外盒上/下/左/右側面有裝飾圖樣及網址
▼紙盒外包裝內裝金屬鐵盒
▼打開鐵盒，KM002C Lite放在防震泡棉的開口內
▼KM002C Lite本體正面有商標及解析度240x240的IPS LCD顯示螢幕
▼KM002C Lite本體背面有商標、網址、型號、電壓/電流範圍、側邊按鍵標示圖示、電腦連線軟體通訊埠HID圖示
▼USB-C IN：標準TYPE-C插頭，具有完整USB4 Gen3特性，雙向連接，不分電流方向；USB-C OUT：標準TYPE-C插座，具有完整USB4 Gen3特性
▼返回鍵(1)：主界面按下可旋轉顯示方向，任意功能頁下返回操作，關機狀態下按住再通電可進入刷機模式；選單鍵/確認鍵(2)：多功能選單鍵，不同頁面下對應的功能不同，可長按/短按；左鍵(3)/右鍵(4)：在主界面下用來切換4個主頁面，在設定選單下用來修改參數值；HID：電腦連線軟體通訊埠，用來繪製即時曲線、匯入離線曲線資料、PD協議分析、擴充功能、升級韌體等
▼初次啟動可選擇語言，並顯示說明書QR碼
以下對離線數據、儀表板、即時曲線、應用功能選單這4個主頁面進行說明

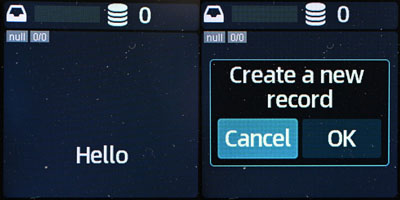

▼離線數據，用於觀察/記錄從電源輸入設備的電量/容量及離線曲線(使用電腦連線軟體匯入數據後繪製)。按一下選單鍵，會出現”快速建立一個新記錄”，選擇OK後開始記錄，若需要修改保存間隔、自動開始條件、自動停止條件，要先進入設定選單調整。共分配40組記錄數據儲存空間，可以切換及刪除
▼儀表板，即時顯示電壓(VBUS)、電流(IBUS)、電流方向(箭頭)、功率(PWR)、快充協議、D+(DP)/D-(DM)/CC1/CC2電壓。按下選單/確認鍵可以切換更新速率(可選2sps/10sps/50sps/1ksps)，按下返回鍵可切換顯示方向
▼即時曲線，按下選單鍵可以切換顯示VBUS/IBUS、D+/D-、CC1/CC2曲線，曲線更新速率和儀表板相同
▼應用功能選單，有充電協議測試(Charging protocol)、小工具(Modules)、設定(Settings)，按下選單/確認鍵啟用選擇功能，使用左鍵/右鍵選擇，按下選單/確認鍵進入所選功能，按下返回鍵取消選擇功能
▼進入快充協議測試選單前，先在測試器HID埠輸入5V電源，測試USB-C充電器/行動電源時，直接插入測試器USB-C插頭，測試器USB-C插座空接。測試USB-A充電器/行動電源時，用USB-A to USB-C的線連接充電器/行動電源及測試器USB-C插座，測試器USB-C插頭空接。測試器具備E-marker模擬功能，可選擇No E-marker(不模擬E-marker)及Auto(自動)選項，Auto選項可選Auto、模擬PD3.0(SPR)、模擬PD3.1(EPR)、模擬MIPPS(小米PPS)。若模擬功能無法正確辨識，則要改用具備正確E-marker的線連接充電器/行動電源及測試器USB-C插座。使用左鍵/右鍵選擇，按下選單/確認鍵決定所選項目
▼快充協議測試選單
自動偵測：自動測試所包含的協議，可自動測試PD2.0/PD3.0/PPS/PD3.1 EPR、UFCS、QC2.0/QC3.0、FCP、SCP、AFC、VFCP、SFCP、VOOC、APPLE 2.4A、SAMSUNG、小米等快充協議
若要針對單一快充協議觸發，可選擇下方協議名稱。使用左鍵/右鍵選擇，按下選單/確認鍵進入所選項目
▼自動偵測結果，可單獨進入各協議查看詳情，如功率、電壓/電流組、電壓/電流步進、Copycat(副廠)等資訊。使用左鍵/右鍵選擇，按下選單/確認鍵查看，查看詳情後按下選單/確認鍵退出
▼QC2.0/QC3.0協議觸發頁面，可進行QC2.0/QC3.0協議觸發，使用左/右鍵切換，選單/確認鍵觸發所選電壓/電流
▼AFC協議觸發頁面，可進行AFC協議觸發，使用左/右鍵切換，選單/確認鍵觸發所選電壓/電流
▼FCP協議觸發頁面，可進行FCP協議觸發，使用左/右鍵切換，選單/確認鍵觸發所選電壓/電流
▼SCP協議觸發頁面，可進行SCP協議觸發，使用左/右鍵切換，選單/確認鍵觸發所選電壓/電流
▼PD協議觸發頁面，可進行PD協議觸發，使用左/右鍵切換，選單/確認鍵觸發所選電壓/電流
▼PD3.1 EPR協議觸發28V輸出
▼功能選單的小工具頁面
USB-C eMarker：讀取USB-C線材E-marker(電子標籤)資訊，按下Be ready開始讀取
Apple Charger：讀取蘋果原廠USB-C充電器資訊，按下Be ready開始讀取
Extended tools>Cable Resistance：測試線材內阻(未開放)
Extended tools>Lightning Reader：讀取蘋果線材MFi資訊(未開放)
▼USB-C eMarker可辨識20V/50V、3A/5A、60W/100W/240W、USB 2.0/USB3.2/USB4/TBT3/TBT4、被動/主動線，若讀取不到，可將USB-C插頭轉180度後插入重試
▼出現”50V 5A 240W EPR”表示支援PD3.1 EPR 240W
▼出現”USB 2.0 only”表示僅支援USB 2.0傳輸
▼讀取蘋果原廠USB-C充電器內部資訊並顯示出來
▼設定選單
設定>顯示>亮度：可設定螢幕亮度值
設定>顯示>降低亮度：可設定一段時間沒有操作後自動變暗的亮度值
設定>顯示>螢幕保護：設定螢幕保護開啟/關閉
設定>顯示>開機畫面：開啟時每次啟動會顯示開機畫面，關閉時啟動後直接進入量測畫面
設定>顯示>主題：更改主題顏色
設定>儲存>資料：簡單顯示每組資料使用組數
設定>儲存>間隔：設定1至120秒間隔記錄一次數據，每組最多10000點，例如設5秒間隔，可保存約13小時
設定>儲存>開始規則：設定門檻電流後，大於門檻值會自動開始記錄，設定手動表示手動開始
設定>儲存>結束規則：設定門檻電流後，小於門檻值會自動結束記錄，設定手動表示手動結束
設定>儲存>刪除所有資料：清除所有記錄數據
設定>語言Language：可設定顯示簡體中文或英文
設定>重置所有設定：清除所有資料並恢復出廠預設值
▼設定>顯示>主題：更改主題顏色，預設8種主題顏色
▼設定>關於>裝置資訊：顯示品牌、型號、時脈、ROM容量、顯示螢幕、序號、日期、硬體版本、韌體版本
設定>關於>說明書：顯示說明書連結QR碼
▼輸入電壓越高，KM002C Lite消耗電流越低，5V輸入時消耗約28.7mA，30V輸入時消耗約6.6mA，3.5V輸入時消耗約35.3mA
▼輸入5V/10V/15V/20V/25V/30V電壓，KM002C Lite顯示值與FLUKE 289三用電表顯示值之間的差異如下圖
▼流過0.01A/0.1A/0.5A/1A/1.5A/2A/2.5A/3A/3.5A/4A/4.5A/5A電流，KM002C Lite顯示值與FLUKE 289三用電表顯示值之間的差異如下圖
▼使用電腦連線軟體前要先進行安裝，安裝程式語言只有英文與簡體中文可選
▼使用USB線連接電腦USB埠與KM002C Lite側邊HID埠，電腦連線程式左邊會顯示連接的型號、序號、韌體版本，右邊區域上方顯示電壓/電流/功率/D+/D-/CC1/CC2/T1/T2，下方顯示即時曲線繪圖區及功能頁
▼圖表功能頁中”在線數據”可設定條件、延遲時間、滿足條件自動停止、邊擷取邊儲存、取樣速度(每秒取樣1/10/50/1K次)，暫存容量(容量越大可暫存更多數據及更久記錄時間)
▼圖表功能頁中”離線數據”可顯示KM002C Lite內儲存的數據。圖表功能頁中”日誌”可顯示日誌記錄

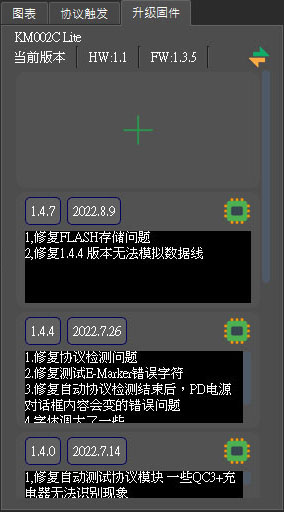

▼升級韌體功能頁中可顯示目前新韌體版本、日期及功能更新/修正內容
▼按下版本說明右上晶片圖示，可從網路下載新版韌體並進行更新，更新中會顯示進度條，進度條100%表示完成
▼功能頁隱藏後可獲得最大即時曲線繪圖區顯示範圍
▼除了VBUS/IBUS外，還可以開啟DP/DM、CC/CC2、TEMP/CHARGE/ENERGY/POWER/E.D.(擇一顯示)，並顯示對應曲線顏色
▼即時曲線繪圖區左上圖示可開啟選單，可開起子視窗、電流Y座標軸反轉、顯示統計、測量、匯入、匯出、保存目前曲線圖片、參數設定

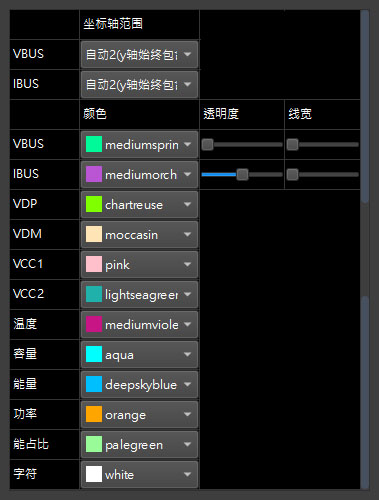

▼即時曲線繪圖的參數設定可以調整各曲線顏色，VBUS/IBUS還可以調座標軸範圍、透明度及線寬
▼協議分析儀可以擷取PD封包
▼協議分析儀”Details”分頁可顯示所選封包詳細內容。”Chart”分頁可顯示VBUS/IBUS變化VS時間軸曲線
▼右上應用設定有自定義開機圖，並預留2個功能位置
▼使用自定義開機圖功能要輸入暗號
▼應用程式右上角向下箭頭子選單，內有關於、檢查更新、語言切換(英文、簡體中文)
▼關於可顯示應用程式版本及相關網址
▼檢查更新可以檢查應用程式目前版本及最新版本，點選下方綠色箭頭可下載並更新
KM002C Lite規格：
尺寸：36x37x8mm
微控制器：ARM Cortex-M4 192MHz
內部儲存容量：4MB
LCD螢幕：1.3吋IPS，240x240
測試連接埠：Type-C插頭、Type-C插座
HID連接埠：Type-C插座
電壓/電流取樣ADC精度：16Bits
輸入電壓：50V，瞬間最大52V
電壓測量輸入阻抗：大於800kΩ
抗浪湧電壓：4kV
D+/D-信號針腳耐壓：50V
CC1/CC2信號針腳耐壓：50V
輸入電流：6A，瞬間最大8.2A
等效內阻：25mΩ
測試功率：240W
電壓精度：0.0005V
電壓測量增益錯誤：0.05-0.25%
電壓顯示位數：0.000001V
電流精度：0.00025A
電流測量增益錯誤：0.05-0.25%
電流顯示位數；0.000001A
測量增益錯誤vs溫度：5-20ppm/°C
運作電流：8-25mA
PD3.1協議：支援
Apple充電器序號讀取：支援
離線數據最大組數：40
外殼材質：鋁製CNC加工
運作溫度範圍：-10至65°C
儲存溫度範圍：-45至110°C
警告
1.測試器輸入電壓請勿超過50V
2.測試器無電壓極性反向保護功能，請勿接錯正負極，否則會導致永久損壞
3.使用快充協議觸發功能時，請勿連接其他USB設備，觸發輸出高電壓會使設備損壞燒毀
4.自行拆解測試器會喪失保固
報告完畢，謝謝收看
